设备识别 ​

设备：Wave Pro 智能百叶窗开关 ​

  • 欧盟零件号 / 订购代码：QPSH-0A1P10EU
  • Z-Wave 产品类型 ID：0x0003
  • Z-Wave 产品 ID：0x0084
  • Z-Wave 制造商：Shelly Europe Ltd.
  • Z-Wave 制造商 ID：0x0460

术语说明 ​

  • 设备 – 在本文档中，“设备”指本指南所涵盖的 Shelly Qubino 设备。
  • 网关（GW） – Z-Wave™ 网关，也称为 Z-Wave™ 控制器、中枢或主控制器，是 Z-Wave™ 智能家居网络的中心枢纽。本文中使用“网关”一词。
  • S 按钮 – 位于 Z-Wave™ 设备上的服务按钮，用于设备包含、排除及恢复出厂设置。全文统一使用“S 按钮”。
  • 添加/包含 – 通过网关将 Z-Wave 设备添加到 Z-Wave 网络的过程。文中“包含”、“添加”等词可互换使用。
  • 移除/排除 – 从 Z-Wave 网络中移除一个设备的过程。文中“排除”、“移除”等词可互换使用。

简要描述 ​

[权限拒绝：用户无法查看页面 'DEV:About the Device']

百叶窗的手动操作 ​

使用瞬时开关（参数 71 = 0，参数 1 = 0） ​

  • 按下连接至 SW1（上）的按钮小于 0.5 秒 → 开始向上运动。
  • 按下连接至 SW2（下）的按钮小于 0.5 秒 → 开始向下运动。
  • 若百叶窗正在移动，任意按键将立即停止运动。
  • 长按 SW1 超过 0.5 秒（长按）→ 继续向上移动直至松开。
  • 长按 SW2 超过 0.5 秒（长按）→ 继续向下移动直至松开。

动作摘要表 ​

按钮操作百叶窗未移动百叶窗向上移动中百叶窗向下移动中百叶窗叶片倾斜进行中
短按（上）开始向上移动停止停止无动作
短按（下）开始向下移动停止停止无动作
长按（上）开始向上移动
（若为百叶窗则同时旋转叶片）		正在移动正在移动叶片旋转至末端后开始向上移动
长按（下）开始向下移动
（若为百叶窗则同时旋转叶片）		正在移动正在移动叶片旋转至末端后开始向下移动
长按后释放无动作停止停止停止叶片倾斜

使用切换开关（参数 71 = 0，参数 1 = 1） ​

  • 按下连接至 SW1 的切换开关 → 启动向上移动，直到松开。
  • 按下连接至 SW2 的切换开关 → 启动向下移动，直到松开。

适用于百叶窗的瞬时开关（参数 71 = 1，参数 1 = 0） ​

通用规则： ​

  • 短按（< 0.5 秒）：触发百叶窗移动。

  • 长按（> 0.5 秒）：触发叶片旋转。

  • 在 SW1（上）短按 → 百叶窗上升。

  • 在 SW2（下）短按 → 百叶窗下降。

  • 若正在移动，任何按键均会停止当前动作。

  • 长按 SW1 → 叶片从 0% 旋转至 100%（持续时间由参数 72 定义）。

  • 长按 SW2 → 叶片从 100% 旋转至 0%（持续时间由参数 72 定义）。

动作摘要表 ​

按钮操作百叶窗未移动百叶窗向上移动中百叶窗向下移动中叶片倾斜进行中
短按（上）开始向上移动停止停止停止倾斜
短按（下）开始向下移动停止停止停止倾斜
长按（上）开始倾斜叶片无动作无动作继续倾斜
长按（下）开始倾斜叶片无动作无动作继续倾斜
长按后释放无动作停止停止停止倾斜

使用切换开关（参数 71 = 1，参数 1 = 1） ​

  • 按下 SW1 上的切换开关 → 百叶窗向上移动，直到松开。
  • 按下 SW2 上的切换开关 → 百叶窗向下移动，直到松开。
  • 当叶片处于 100% 位置且快速按下“上”键 → 百叶窗开始上升。
  • 当叶片处于 0% 位置且快速按下“下”键 → 百叶窗开始下降。

叶片定位精度 ​

为实现通过按钮、网关或遥控器操作时达到最大定位精度，请注意以下事项：

  • 若叶片处于中间位置并收到新指令 → 叶片先旋转至 100%，再返回目标位置。
  • 向下移动过程中，若在限位开关处停止 → 叶片先旋转至 100%，然后返回原位置。
  • 向上移动过程中，若中途停止 → 叶片自动回退至原位置。

主要应用场景 ​

  • 住宅
  • 多户住宅（公寓、联排别墅、酒店等）
  • 轻型商业（小型办公室、零售店、餐厅、加油站）
  • 政府/市政机构
  • 大学/学院
  • 农业领域

集成支持 ​

Shelly Qubino Wave 设备基于 Z-Wave 技术构建，该技术是全球领先的智能家居解决方案。

所有通过 认证 的、支持 Z-Wave 协议的网关均可兼容。我们定期对各类 Z-Wave 网关进行兼容性测试，以确保功能完整。

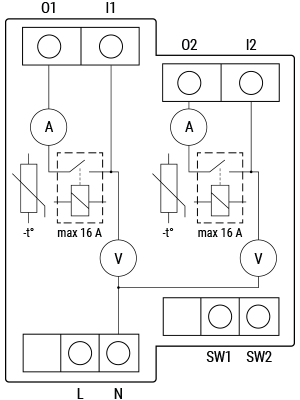

简化内部电路图 ​

Shelly Pro 2PM V2 内部电路图

设备电气接口 ​

输入 ​

  • 两个螺丝端子上的开关/按钮输入
  • 两个螺丝端子上的电源输入（N 和 L）

输出 ​

  • 两个带电能测量功能的继电器输出，通过螺丝端子连接

连接方式 ​

Z-Wave：非安全模式、S0 安全、S2 未经认证安全、S2 已认证安全

安全特性 ​

  • 过载检测
  • 过热检测

支持的负载类型 ​

[权限拒绝：用户无法查看页面 'DEV:Supported load types']

用户界面 ​

S 按钮与工作模式 ​

  1. 正常模式
  2. 设置进行中模式
  3. 设置模式（使用 S 按钮）
    • 执行包含、排除或恢复出厂设置等操作时所需。
    • 超时时间：10 秒后自动返回正常模式。
    • 进入设置模式方法：
      • 按住 S 按钮直至指示灯变为稳定蓝色。
      • 快速按一次可循环菜单选项。
      • 菜单超时时间：10 秒。

S 按钮功能 ​

  • 手动将设备添加至 Z-Wave 网络
  • 手动将设备从 Z-Wave 网络中移除
  • 对设备执行出厂重置

功能特性 ​

自动校准 ​

设备在初始化校准时会学习机械/电子限位开关的位置。

注意！ 正常运行必须经过 校准。
请确保限位开关设置正确，并且电机支持其功能。

百叶窗位置校准（百叶窗模式） ​

设置参数 71 = 0

使用网关进行校准 ​

  1. 将设备添加至 Z-Wave 网络（包含）。
  2. 设置参数 78（强制百叶窗校准）= 1。
  3. 设备执行完整循环：上 → 下 → 上 → 下至 50%。
  4. 检查参数 78 的值：
    • 值为 2 → 成功
    • 值为 3 或 4 → 出错
  5. 确认黄色指示灯 不闪烁。

注意：若出现值 3 或 4，请检查是否完成完整循环、限位开关设置是否正确以及接线是否正确。

使用按钮（SW1）进行校准 ​

  1. 将百叶窗移至顶部（上端）位置。
  2. 在 3 秒内连续按下 SW1 四次。
  3. 设备开始校准：上 → 下 → 上 → 下至 50%。
  4. 无时间限制。

使用 S 按钮进行校准 ​

  1. 进入设置模式（短按 S 按钮）。
  2. 按住 S 按钮直至黄色指示灯亮起（表示选择校准）。
  3. 按住 S 按钮超过 2 秒以启动校准。
  4. 确认黄色指示灯不再闪烁。

注意：若黄色指示灯仍在闪烁，请检查完整循环、限位开关和接线。

叶片倾斜位置校准（百叶窗模式） ​

设置参数 71 = 1

  1. 先执行标准百叶窗校准（如上所述）。
  2. 设置参数 71 = 1（“百叶窗”模式）。
  3. 默认叶片旋转时间为 1.5 秒（可通过参数 72 调整）：
    • 时间太短？→ 增加时间。
    • 时间太长？→ 减少时间。
  4. 重复调整直至叶片定位准确。

注意：正确的旋转时间可防止在调节叶片时百叶窗发生移动。

指示灯信号说明 ​

通用规则 ​

  • 按一次 S 按钮可在正常模式与设置模式间切换。
  • 常亮指示灯 = 设置模式（插头类设备除外）。10 秒后自动返回。
  • 30 分钟后指示灯关闭（除非被 S 按钮或断电重启唤醒）。

正常模式下的指示灯状态 ​

状态指示灯行为
已移除/排除 / 未校准上电或按下 S 按钮后，蓝灯闪烁 10 分钟
已移除/排除 / 已校准上电或按下 S 按钮后，蓝+黄灯闪烁 30 分钟
已添加/包含 / 未校准上电或按下 S 按钮后，绿灯闪烁 10 分钟
已添加/包含 / 已校准上电或按下 S 按钮后，绿+黄灯闪烁 30 分钟

设置进行中状态 ​

事件指示灯行为
出厂重置并重启绿灯常亮约 1 秒，随后蓝红交替闪烁（0.1 秒亮/灭，持续约 2 秒）
添加/移除蓝灯闪烁（模式 2）
百叶窗校准黄灯闪烁（模式 2）

设置模式（选择 S 按钮） ​

菜单项指示灯行为
添加/移除蓝灯常亮（最长 10 秒）
添加/移除（正在进行）蓝灯闪烁（模式 3）
出厂重置红灯常亮（最长 10 秒）
出厂重置（正在进行）红灯闪烁（模式 3）
校准黄灯常亮（最长 10 秒）
校准（正在进行）黄灯闪烁（模式 3）

报警模式 ​

条件指示灯行为
检测到过流1 次闪烁：0.2 秒亮 / 0.2 秒灭，间隔 2 秒（重复）
检测到过热2 次闪烁：0.2 秒亮 / 0.2 秒灭，间隔 2 秒（重复）
电源故障3 次闪烁：0.2 秒亮 / 0.2 秒灭，间隔 2 秒（重复）

指示灯闪烁模式 ​

模式闪烁模式
模式 10.5 秒亮 / 2 秒灭
模式 20.5 秒亮 / 0.5 秒灭
模式 30.1 秒亮 / 0.1 秒灭
模式 4（1–6 次）0.2 秒亮 / 0.2 秒灭 + 2 秒灭
模式 50.2 秒蓝 / 0.2 秒红

规格参数 ​

[权限拒绝：用户无法查看页面 'DEV:Technical Specifications']

基础接线图 ​

[权限拒绝：用户无法查看页面 'DEV:Wiring diagrams']

图例 ​

无法渲染 {include} — 包含页面未找到。

关于 Z-Wave ​

将设备添加至 Z-Wave 网络（包含） ​

注意：成功添加或移除设备后，百叶窗将自动上下移动 2 秒。

SmartStart 包含 ​

  1. 使用网关应用扫描设备标签上的二维码。
  2. 将设备特定密钥（DSK）添加至配置列表。
  3. 将设备接入电源。
  4. 若蓝灯缓慢闪烁 → 表示尚未添加。
  5. 数秒内自动开始添加流程。
  6. 添加过程中蓝灯闪烁加快。
  7. 若成功，绿灯缓慢闪烁。

重要提示：进行 S2 包含时需提供 DSK 的前五位数字作为 PIN 码。请妥善保管，切勿丢失。

使用 S 按钮包含 ​

  1. 将设备接入电源。
  2. 检查蓝灯是否缓慢闪烁 → 表示尚未添加。
  3. 在网关上启用添加/移除模式。
  4. 按住 S 按钮直至指示灯变为稳定蓝色。
  5. 释放后，再次按住 >2 秒，直到蓝灯缓慢闪烁 → 进入学习模式。
  6. 包含过程中蓝灯快速闪烁。
  7. 成功后绿灯缓慢闪烁。

注意：设置模式 10 秒后自动超时。

使用开关/按钮包含 ​

  1. 将设备接入电源。
  2. 检查蓝灯是否缓慢闪烁 → 表示尚未添加。
  3. 在网关上启用添加/移除模式。
  4. 在 3 秒内快速切换开关/按钮三次（开-关信号）。
  5. 包含过程中蓝灯闪烁加快。
  6. 成功后绿灯缓慢闪烁。

学习模式：允许设备接收网络信息的状态。

从 Z-Wave 网络中移除设备（排除） ​

注意：自定义设置保持不变。
成功移除后，百叶窗将自动上下移动 2 秒。

使用 S 按钮排除 ​

  1. 将设备接入电源。
  2. 检查绿灯是否缓慢闪烁 → 表示已添加。
  3. 在网关上启用添加/移除模式。
  4. 按住 S 按钮直至指示灯变为稳定蓝色。
  5. 释放后，再次按住 >2 秒 → 蓝灯缓慢闪烁 → 进入学习模式。
  6. 排除过程中蓝灯快速闪烁。
  7. 成功后蓝灯缓慢闪烁。

注意：设置模式 10 秒后自动超时。

使用开关/按钮排除 ​

  1. 将设备接入电源。
  2. 检查绿灯是否缓慢闪烁 → 表示已添加。
  3. 在网关上启用添加/移除模式。
  4. 在 3 秒内快速切换开关/按钮三次。
  5. 排除过程中蓝灯快速闪烁。
  6. 成功后蓝灯缓慢闪烁。

出厂重置 ​

通用说明 ​

重置后：所有自定义参数、关联关系、路由信息、电能数据 → 恢复默认。HOME ID 与 NODE ID 被删除。仅当网关缺失或无法使用时才执行。

使用 S 按钮重置 ​

  1. 按住 S 按钮直至指示灯变为稳定蓝色。
  2. 多次按压，直至指示灯变为稳定红色。
  3. 按住 S 按钮超过 2 秒，直到红灯快速闪烁 → 重置开始。
  4. 指示灯变为稳定绿色（约 1 秒），随后蓝红快速闪烁（约 2 秒）。
  5. 蓝灯缓慢闪烁 = 成功。

使用开关/按钮重置 ​

仅在通电后一分钟内有效。

  1. 将设备接入电源。
  2. 在 3 秒内快速切换开关/按钮五次。
  3. 指示灯变为稳定绿色（约 1 秒），随后蓝红快速闪烁（约 2 秒）。
  4. 蓝灯缓慢闪烁 = 成功。

Z-Wave 安全与设备特定密钥（DSK） ​

该设备支持 安全 2 (S2)，采用 AES-128 加密，是目前最安全的物联网平台之一。

  • 支持：S2 已认证、S2 未经认证、非安全包含。
  • 进行 S2 包含时需要提供 DSK PIN 码。
  • DSK 密钥印在设备侧面，也应复制保存在包装内。请勿移除。

DSK 示例：前五位数字以高亮或下划线标出。也以二维码形式呈现。

二维码使用说明：网关通过扫描 DSK 匹配通过无线射频接收到的混淆公钥。

Z-Wave 参数 ​

[无法渲染 {include} – 页面未找到]

Z-Wave 命令类 ​

[无法渲染 {include} – 页面未找到]

Z-Wave 通知命令类 ​

[无法渲染 {include} – 页面未找到]

Z-Wave 关联设置 ​

[无法渲染 {include} – 页面未找到]

Z-Wave 重要免责声明 ​

Z-Wave 无线通信可能无法保证 100% 可靠性。请勿仅依赖此设备用于生命攸关的应用场景。若设备未被识别，请手动更改类型，并确认网关支持 Z-Wave Plus™ 多通道设备。

故障排查 ​

如有帮助，请访问：Shelly 支持门户

与网关的兼容性 ​

网关上升下降上升按钮下降按钮通断电能叶片叶片按钮备注
Home Assistant✅✅✅✅✅✅✅✅
Fibaro HC 3 / Z-Wave 引擎 3✅✅✅✅✅✅✅✅
Homey✅✅✅✅✅✅✅✅
Homee Cube Gen 7✅✅✅✅✅✅⚪⚪*1
Homee Cube Gen 5✅✅PP⚪⚪⚪⚪*1, *2, *3
SmartThingsTBDTBDTBDTBDTBDTBDTBDTBD需配合 Shelly Wave 边缘驱动
Vera Ezlo✅✅✅✅✅✅✅✅
Cozify✅✅✅✅✅✅✅✅

图例

  • ✅ = 正常工作 / 可用
  • ⚪ = 无法工作 / 不可用
  • P = 部分支持
  • N/T = 未测试
  • TBD = 待定

备注：

  • *1：无法通过图形界面控制叶片；无可视化显示。
  • *2：仅通过按钮报告状态；滑块发送指令但不会刷新状态。
  • *3：状态仅在按下停止按钮后刷新。
  • *4：设备到达目标位置但状态未上报。
