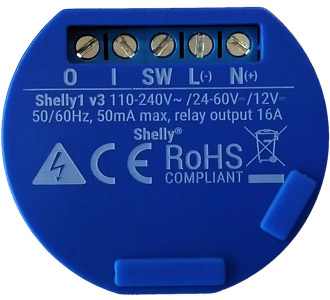

设备识别
- 设备名称：Shelly 1
- 设备型号：SHSW-1
- 设备SSID：shelly1-XXXXXX
简要描述
Shelly 1 是一款小型智能开关，具备无源触点功能，可通过手机、平板电脑、PC 或家庭自动化系统远程控制电器。它可在本地 Wi-Fi 网络中独立运行，也可通过云端家庭自动化服务进行操作。
只要设备连接到 Wi-Fi 路由器并接入互联网，用户即可在任何具备网络连接的地点远程访问、控制和监控 Shelly 1。
该设备可安装于标准电气墙盒内，适用于电源插座、灯具开关或其他空间受限的位置。
Shelly 1 内置 Web 界面，可用于监控和控制设备，并调整其设置。
主要应用场景
- 住宅
- 多户单元（公寓、别墅、酒店等）
- 轻型商业（小型办公楼、小型零售店/餐厅/加油站等）
- 政府/市政
- 大学/学院
兼容集成
- Samsung SmartThings
- Alexa

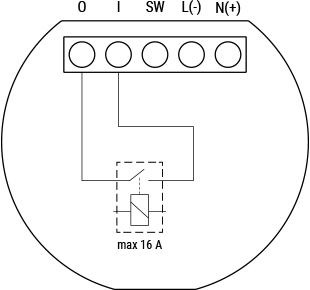

简化内部原理图
设备电气接口
输入
- 1 个螺丝端子上的开关/按钮输入
- 1 个螺丝端子上的无源触点继电器输入
- 2 个螺丝端子上的电源输入：N（+）和 L（-）
输出
- 1 个螺丝端子上的无源触点继电器输出
扩展接口
- Shelly 专有串行接口
⚠ 注意！ 当设备通电时，扩展接口上存在高电压！
连接方式
- Wi-Fi
支持的负载类型
- 阻性负载（白炽灯泡、加热设备）
- 容性负载（电容组、电子设备、电机启动电容）
- 带 RC 阻容吸收电路的感性负载（LED 灯驱动器、变压器、风扇、冰箱、空调）
规格参数
| 类别 | 参数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深）： | 36 × 41 × 17 毫米 / 1.42 × 1.61 × 0.67 英寸 |
| 重量： | |
| 安装方式： | 壁挂式面板 |
| 螺丝端子最大扭矩： | 0.4 牛·米 / 3.5 磅·英寸 |
| 导线截面积： | 0.5 至 1.5 平方毫米 / 20 至 16 AWG |
| 导线剥线长度： | 5 至 6 毫米 / 0.20 至 0.24 英寸 |
| 外壳材质： | 塑料 |
| 颜色： | 蓝色 |
| 环境条件 | |
| 环境温度： | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度： | 30% 至 70% RH |
| 最大海拔高度： | 2000 米 / 6562 英尺 |
| 电气参数 | |
| 电源输入： | 110 - 240 VAC / 24 - 60 VDC / 12 VDC ±10% |
| 功耗： | < 1 瓦 |
| 输出电路额定值 | |
| 最大切换交流电压： | 250 伏 |
| 最大切换直流电压： | 60 伏 |
| 最大切换交流电流： | 16 安培 |
| 最大切换直流电流： | 10 安培 |
| 无线通信 | |
| 射频频段： | 2401 - 2495 兆赫 |
| 最大射频功率： | < 20 dBm |
| Wi-Fi 协议： | 802.11 b/g/n |
| Wi-Fi 传输距离： | 室内最长 30 米 / 100 英尺，室外最长 50 米 / 160 英尺 （具体取决于当地环境） |
| 微控制器 (MCU) | |
| CPU： | ESP8266 |
| 闪存容量： | 2 兆字节 |
| 固件功能 | |
| 定时任务： | 18 个 |
| Webhooks（URL 操作）： | 6 个，每个支持最多 5 个 URL |
| 脚本支持： | 不支持 |
| MQTT： | 支持 |
| CoAP： | 支持 |

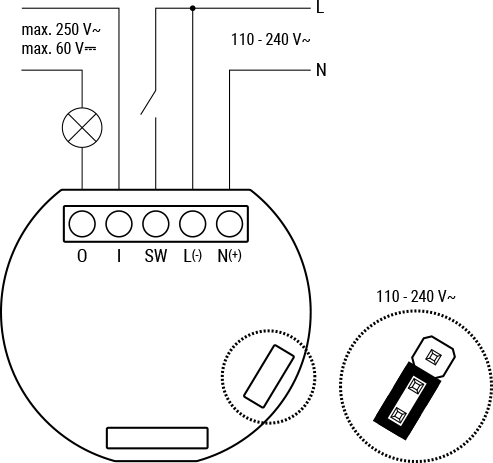

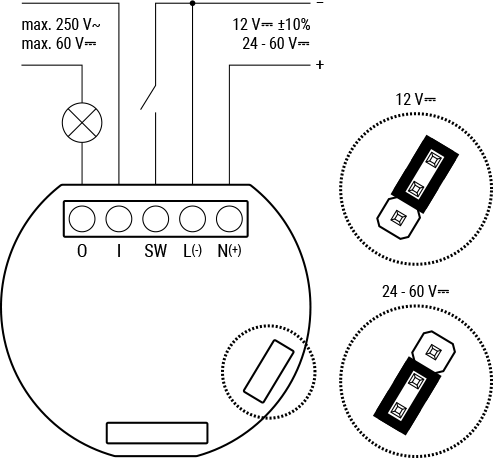

基础接线图
| 交流电接线图 | 直流电接线图 |
|---|---|
 |  |
图例说明
| 端子 | 描述 | 电线 | 描述 |
|---|---|---|---|
| I | 负载电路输入端子 | L | 火线（110 - 240 VAC） |
| O | 负载电路输出端子 | N | 零线 |
| SW | 开关（控制 O 端子）输入端子 | + | 12 / 24 - 60 VDC 正极线 |
| L | 火线（110–240 V）端子 | - | 负极线 |
| N | 零线端子 | ||
| + | 直流正极端子 | ||
| - | 直流负极端子 |
