Shelly Wave 1PM - 设备文档 ​

注意：原名为“Shelly Qubino Wave”的产品系列现已更名为“Shelly Wave”。此次名称变更不会影响任何设备的功能。唯一的变化是未来所有文档中将使用新名称。

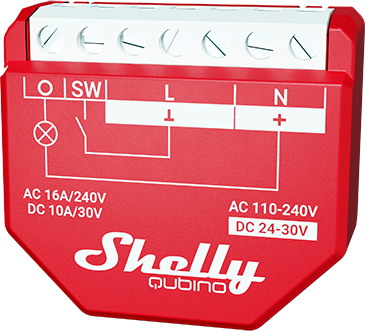

Wave 1PM

设备识别 ​

  • 设备型号：Wave 1PM
  • 欧盟零件编号 / 订购代码：QNSW-001P16EU
  • Z-Wave 产品类型 ID：0x0002
  • Z-Wave 产品 ID：0x0084
  • Z-Wave 制造商：Shelly Europe Ltd.
  • Z-Wave 制造商 ID：0x0460

术语解释 ​

  • 设备 – 在本文档中，“设备”指代所讨论的 Shelly Qubino 产品。
  • 网关 – Z-Wave® 网关（也称为 Z-Wave® 控制器、主控制器、主要控制器或中枢），作为 Z-Wave® 智能家居网络的中心枢纽。本文档中使用“网关”一词。
  • S 按钮 – 位于 Z-Wave® 设备上的服务按钮，用于设备加入、移除和恢复出厂设置。本文档中使用“S 按钮”这一术语。

简要说明 ​

Shelly Wave 1PM 是一种单设备解决方案，可实现对一个电气负载（如灯泡、吊扇、红外加热器）的开关控制。它还能够测量连接设备的功耗，并支持开关（默认）和按钮两种模式。

当开关连接至输入端子 SW（SW1） ​

若将 SW（SW1）配置为开关（默认状态），每次切换会将输出状态 O（O1）切换到相反状态：开 → 关 → 开，以此类推。

  • 切换一次开关位置：将输出状态 O（O1）切换为相反状态，并向组 2 和组 3 中关联的设备发送命令（参见 Z-Wave 关联部分）。

主要应用场景 ​

  • 住宅
  • 多户单元（公寓、联排别墅、酒店等）
  • 轻型商业（小型办公室、零售商店、餐厅、加油站等）
  • 政府/市政机构
  • 大学/学院

兼容集成 ​

Shelly Wave 设备基于 Z-Wave，这是全球领先的智能家居技术。

这意味着它们可与所有通过 认证 的、支持 Z-Wave 协议的网关兼容。我们定期测试与各类 Z-Wave 网关的兼容性，以确保功能完整。

简化内部原理图 ​

内部原理图

设备电气接口 ​

输入 ​

  • 1 个螺丝端子上的开关/按钮输入
  • 5 个螺丝端子上的电源输入：2 个中性线（+）和 3 个火线（Ʇ）

输出 ​

  • 1 个带有功率测量功能的继电器输出，通过螺丝端子连接

连接方式 ​

  • Z-Wave：非安全、S0 安全、S2 未认证安全、S2 已认证安全

安全特性 ​

过热保护 ​

  • 自动关闭继电器
  • 向网关发送 通知报告（“检测到过热”）
  • LED 按规定闪烁（检查过热检测的闪烁模式）

以下任意操作均可复位警报：

  • 断电重启
  • 短按 S 按钮
  • 按下任意连接至 SW（SW、SW1、SW2…）端子的开关/按钮

✅ 注意：过热保护始终启用，无法禁用。
详细信息：过热检测通知

过流保护 ​

  • 若电流超过 16A + 10%（最大开关电流 +10%）持续超过 5 秒：
    • 切断继电器
    • 发送 通知报告（“检测到过流”）
    • LED 依相应方式闪烁

以下任意操作均可复位警报：

  • 断电重启
  • 短按 S 按钮
  • 按下任意连接至 SW（SW、SW1、SW2…）端子的开关/按钮

✅ 注意：过流保护始终启用，无法禁用。
详细信息：过流检测通知

支持的负载类型 ​

  • 阻性负载（白炽灯、加热设备）
  • 容性负载（电容组、电子设备、电机启动电容）
  • 带 RC 阻尼器的感性负载（LED 驱动器、变压器、风扇、冰箱、空调）

用户界面 ​

S 按钮与工作模式 ​

  1. 正常模式
  2. 设置进行中模式
  3. 设置模式（需按下 S 按钮）
    • 用于执行包括加入、移除或恢复出厂设置等操作。
    • 时间窗口有限；完成操作后自动返回正常模式。

进入设置模式： ​

  • 快速按下并长按 S 按钮，直到 LED 变为稳定的蓝色。
  • 再次快速按下可切换菜单（无限循环）。
  • 菜单超时时间：10 秒后自动返回正常模式。

S 按钮功能 ​

  • 手动将设备添加到 Z-Wave 网络（加入）
  • 手动从 Z-Wave 网络中移除设备（移除）
  • 执行恢复出厂设置

LED 指示信号 ​

点击展开 →
(详见下方详细 LED 模式)

正常模式 ​

  • 已移除/已排除：上电或按下 S 按钮后，LED 在模式 1 中以蓝色闪烁 10 分钟。
    模式 1 蓝色

  • 已添加/已加入：上电或按下 S 按钮后，LED 在模式 1 中以绿色闪烁 10 分钟。
    模式 1 绿色

设置进行中 ​

  • 恢复出厂设置并重启：
    • 绿色持续约 1 秒 → 蓝红快速闪烁（约 0.1 秒亮/灭）约 2 秒。
  • 添加/移除：LED 在模式 2 中以蓝色闪烁。
    模式 2 蓝色
  • OTA 固件更新：LED 在模式 2 中蓝红交替闪烁。
    模式 2 蓝红
  • 电源检查：LED 在模式 5 中蓝红交替闪烁。
    模式 5 蓝红

有 S 按钮参与的设置模式 ​

  • 菜单已选中（添加/移除）：LED 保持蓝色最多 10 秒。
  • 添加/移除过程中：LED 在模式 3 中以蓝色闪烁。
    模式 3 蓝色
  • 菜单已选中（恢复出厂设置）：LED 保持红色最多 10 秒。
  • 恢复出厂设置过程中：LED 在模式 3 中以红色闪烁。
    模式 3 红色

报警模式 ​

  • 检测到过流：

    • 模式 4 中红色闪烁：1 次（0.2秒亮 / 0.2秒灭），间隔 2 秒 → 重复
      报警模式 1

  • 检测到过热：

    • 模式 4 中红色闪烁：2 次（0.2秒亮 / 0.2秒灭），间隔 2 秒 → 重复
      报警模式 2

  • 电源故障：

    • 模式 4 中红色闪烁：3 次（0.2秒亮 / 0.2秒灭），间隔 2 秒 → 重复
      报警模式 3

LED 闪烁模式 ​

模式闪烁模式
模式 10.5秒亮 / 2秒灭
模式 20.5秒亮 / 0.5秒灭
模式 30.1秒亮 / 0.1秒灭
模式 4（1–6 次：0.2秒亮 / 0.2秒灭）+ 2秒灭
模式 50.2秒亮（蓝色）/ 0.2秒亮（红色）

规格参数 ​

参数数值
供电电压110–240 V AC / 24–30 V DC
功耗< 0.3 W
功率测量（瓦特）支持
最大交流开关电压240 V
最大交流开关电流16 A
最大直流开关电压30 V
最大直流开关电流10 A
过热保护支持
过载保护支持
通信范围室内最大 40 米（131 英尺）——取决于本地环境
Z-Wave® 中继器支持
处理器Z-Wave® S800
Z-Wave® 频段868.4 MHz
最大射频功率< 25 mW
尺寸（高 × 宽 × 深）37 × 42 × 16 ± 0.5 毫米 / 1.46 × 1.65 × 0.63 ± 0.02 英寸
重量27 克 / 0.95 盎司
安装方式壁挂式插座
螺丝端子扭矩0.4 牛·米 / 3.5 英寸·磅
导线截面积0.5 至 1.5 平方毫米 / 20 至 16 AWG
剥线长度5 至 6 毫米 / 0.20 至 0.24 英寸
外壳材质塑料
颜色红色
环境温度-20℃ 至 40℃ / -5℉ 至 105℉
湿度30% 至 70% RH
最大海拔高度2000 米 / 6562 英尺

基本接线图 ​

接线图 1
接线图 2

图例 ​

端子描述线缆描述
N中性端子N中性线
L火线端子（110–240 V AC）L火线（110–240 VAC）
SW开关/按钮输入端子（控制输出 O）+24–30 V DC 正极线
O负载电路输出端子GND24–30 V DC 接地线
+24–30 V DC 正极端子
Ʇ24–30 V DC 接地端子

关于 Z-Wave® ​

将设备加入 Z-Wave® 网络（加入） ​

注意！ 成功添加或移除设备时，所有输出（O、O1 等）将短暂开启/关闭各 1 秒。

注意！ 对于 安全 2（S2） 加入，请输入设备或包装上的 DSK 标签中的 5 位数字 PIN 码。
🔒 重要提示：请勿丢失或移除 DSK 标签。

SmartStart 加入 ​

  1. 使用兼容网关的应用程序扫描设备上的二维码。
  2. 将设备特定密钥（DSK）添加到预配置列表。
  3. 将设备接入电源。
  4. 确认蓝色 LED 在模式 1 中闪烁（尚未加入）。
  5. 上电后数秒内自动完成加入。
  6. 加入过程中，蓝色 LED 在模式 2 中闪烁。
  7. 成功后，绿色 LED 在模式 1 中闪烁。

使用 S 按钮加入 ​

  1. 接通电源。
  2. 确认蓝色 LED 在模式 1 中闪烁。
  3. 在网关上启用添加/移除模式。
  4. 按住 S 按钮，直到 LED 变为稳定蓝色。
  5. 松开后，再次按住 >2 秒，直到 LED 在模式 3 中闪烁 → 松开以进入学习模式。
  6. 加入过程中，蓝色 LED 在模式 2 中闪烁。
  7. 成功后，绿色 LED 在模式 1 中闪烁。

⏳ 注意：设置模式在 10 秒后超时。

使用开关/按钮加入 ​

  1. 接通电源。
  2. 确认蓝色 LED 在模式 1 中闪烁。
  3. 在网关上启用添加/移除模式。
  4. 在 3 秒内将连接至 SW 端子的开关/按钮切换 3 次。
  5. 加入过程中，蓝色 LED 在模式 2 中闪烁。
  6. 成功后，绿色 LED 在模式 1 中闪烁。

💡 学习模式：允许设备从网关接收网络信息的状态。

从 Z-Wave® 网络中移除设备（移除） ​

注意：自定义配置将保留；仅网络关联被移除。

使用 S 按钮移除 ​

  1. 接通电源。
  2. 确认绿色 LED 在模式 1 中闪烁（已加入）。
  3. 在网关上启用添加/移除模式。
  4. 按住 S 按钮，直到 LED 变为稳定蓝色。
  5. 松开后，再次按住 >2 秒，直到 LED 在模式 3 中闪烁 → 松开。
  6. 移除过程中，蓝色 LED 在模式 2 中闪烁。
  7. 成功后，蓝色 LED 在模式 1 中闪烁。

⏳ 注意：设置模式超时时间为 10 秒。

使用开关/按钮移除 ​

  1. 接通电源。
  2. 确认绿色 LED 在模式 1 中闪烁。
  3. 在网关上启用添加/移除模式。
  4. 在 3 秒内将开关/按钮切换 3 次。
  5. 移除过程中，蓝色 LED 在模式 2 中闪烁。
  6. 成功后，蓝色 LED 在模式 1 中闪烁。

恢复出厂设置 ​

一般说明 ​

重置后，所有自定义设置（千瓦时、关联、路由等）将恢复为默认值。HOME ID 和 NODE ID 将被删除。仅在网关缺失或无法使用时才使用。

使用 S 按钮 ​

  1. 按住 S 按钮，直到 LED 变为稳定蓝色。
  2. 多次按下 S 按钮，直到 LED 变为稳定红色。
  3. 按住 S 按钮（>2 秒），直到红色 LED 在模式 3 中闪烁 → 松开以开始重置。
  4. 重置期间：LED 变为稳定绿色（约 1 秒），然后蓝红在模式 3 中闪烁（约 2 秒）。
  5. 成功后，蓝色 LED 在模式 1 中闪烁。

使用开关/按钮 ​

✅ 仅在通电后第一分钟内有效。

  1. 接通电源。
  2. 在 3 秒内将开关/按钮切换 5 次。
  3. 重置期间：LED 变为稳定绿色（约 1 秒），然后蓝红在模式 3 中闪烁（约 2 秒）。
  4. 成功后，蓝色 LED 在模式 1 中闪烁。

通过网关远程重置 ​

使用 参数编号 120：

  • 设置值：1431655765（十六进制：0x55555555）以触发出厂重置。

Z-Wave® 安全性与设备特定密钥（DSK） ​

  • 支持 安全 2（S2），采用 AES-128 加密 —— 目前最安全的物联网平台。
  • 支持 S2 已认证、未认证及非安全加入。
  • 加入 S2 时需要 DSK PIN 码（前 5 位数字）。
  • DSK 标签印在设备侧面及包装内，请不要撕掉。
  • 标签上可见二维码，便于扫描。

📌 混淆说明：加入节点在无线传输前将公钥字节 1–2 设为零（0x00）。

🔐 带外（OOB）认证：网关可扫描二维码，并与通过无线接收到的混淆公钥匹配。

Z-Wave® 参数 ​

参数描述默认值可选值
1 – SW (SW1) 开关类型定义如何解释 SW 输入20 = 瞬时，1 = 切换（闭合=开），2 = 切换（状态改变）
17 – 断电后恢复状态保存并恢复上次状态00 = 是，1 = 否（保持关）
19 – 自动关机定时器 (O1)开启后定时自动关闭00 = 禁用；1–32535 = 秒或毫秒（参见参数 25）
20 – 自动开机定时器 (O1)关闭后定时自动开启0同上
23 – O (O1) 触点类型 (NO/NC)继电器触点类型00 = NO（常开），1 = NC（常闭）
25 – 定时器单位（秒/毫秒）选择定时器分辨率00 = 秒，1 = 毫秒
36 – 功率报告变化百分比功率变化最小百分比以触发报告500 = 禁用；1–100%
39 – 报告间最小时间间隔 (O1)报告间的最小间隔300 = 禁用；1–120 秒
91 – 水灾报警响应水灾报警帧的响应动作00 = 无操作，1 = 打开继电器，2 = 关闭继电器
92 – 烟雾报警响应烟雾报警响应0同上
93 – 一氧化碳报警响应一氧化碳报警响应0同上
94 – 热报警响应热报警响应0同上
120 – 出厂重置远程触发重置00 = 否；1431655765（0x55555555）= 重置
201–203 – 序列号部分只读设备序列号部分设备特定0x00000000 – 0x7FFFFFFF

⚠️ 注意：参数 36 与 39 相互关联。设置小于 30 秒可能导致网络拥塞。

Z-Wave® 命令类 ​

  1. ASSOCIATION_V2 [S0, S2]
  2. ASSOCIATION_GRP_INFO_V3 [S0, S2]
  3. BASIC_V2 [S0, S2]
  4. SWITCH_BINARY_V2 [S0, S2]
  5. CONFIGURATION_V4 [S0, S2]
  6. DEVICE_RESET_LOCALLY_V1 [S0, S2]
  7. FIRMWARE_UPDATE_MD_V5 [S0, S2]
  8. INDICATOR_V3 [S0, S2]
  9. MANUFACTURER_SPECIFIC_V2 [S0, S2]
  10. METER_V6 [S0, S2]
  11. MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]
  12. NOTIFICATION_V8 [S0, S2]
  13. POWERLEVEL_V1 [S0, S2]
  14. SECURITY_V1
  15. SECURITY_2_V1
  16. SUPERVISION_V1
  17. TRANSPORT_SERVICE_V2
  18. VERSION_V3 [S0, S2]
  19. ZWAVEPLUS_INFO_V2

[S2]* = 安全 S2 命令类

Z-Wave® 通知命令类 ​

检测到过热 ​

字段值
通知类型名称热警报
值0x04
事件状态
通知名称检测到过热
值0x02
版本V2
设备专用是
LED 指示参见表格
设备反应关闭输出 + 发送通知
恢复操作断电重启、短按 S 按钮或开关按压

检测到过流（O） ​

字段值
通知类型名称电力管理
值0x08
事件状态
通知名称检测到过流
值0x06
版本V3
设备专用是
LED 指示参见表格
设备反应关闭 O1 + 发送通知
恢复操作断电重启、短按 S 按钮或开关按压

交流电源断开 ​

字段值
通知类型名称电力管理
值0x08
事件状态
通知名称交流电源断开
值0x02
版本V2
设备专用是
LED 指示参见表格
设备反应关闭所有输出 + 发送通知
恢复操作断电重启、短按 S 按钮或开关按压

Z-Wave® 关联 ​

关联组 1 – 生命线 ​

  • 用途：报告设备状态
  • 允许节点数：1（默认为网关）
  • 支持命令类：
    • INDICATOR_REPORT
    • DEVICE_RESET_LOCALLY_NOTIFICATION
    • SWITCH_BINARY_REPORT
    • NOTIFICATION_REPORT（过热）
    • METER_REPORT（基于参数 36–43 的功耗）

关联组 2 ​

  • 允许节点数：9
  • 触发条件：SW（SW1）端子
  • 动作：向关联设备发送 BASIC_SET ON/OFF
  • 命令类：BASIC_SET

关联组 3 ​

  • 允许节点数：9
  • 触发条件：SW（SW1）端子
  • 动作：发送 SWITCH_MULTILEVEL_START_LEVEL_CHANGE / STOP_LEVEL_CHANGE
  • 命令类：
    • SWITCH_MULTILEVEL_START_LEVEL_CHANGE
    • SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE

重要免责声明 ​

Z-Wave® 通信可能并非 100% 可靠。请不要完全依赖此设备用于生命攸关或高价值应用。若设备未被识别或行为异常，请手动调整设备类型，并确认网关支持 Z-Wave Plus™ 多级设备。

故障排除 ​

如需帮助，请访问：支持门户

与网关的兼容性 ​

网关开关控制SW 开关控制功率显示千瓦时备注
Home Assistant✅✅✅✅
Fibaro HC3 / Z-Wave Engine 3✅✅✅✅
Homey✅✅✅✅
Homee Cube Gen 7✅✅✅✅
Homee Cube Gen 5✅✅✅✅
SmartThings✅✅✅✅需使用 Shelly Wave 边缘驱动程序
Vera Ezlo✅✅✅✅
Cozify✅✅✅✅
Hubitat✅✅✅❌ N/T

图例 ​

符号含义
✅正常工作 / 可行
⚪无法工作 / 不可行
P部分支持
N/T未经测试
TBD待定

功能含义 ​

功能含义
开关控制响应应用程序界面的开/关命令
SW 开关控制通过 SW 输入报告状态变化
调光响应调光命令
SW 调光通过 SW 报告调光
功率无需请求主动报告功耗
千瓦时无需请求主动报告用电量
上/下响应上下命令
SW 上/下通过 SW 报告上/下
百叶窗响应百叶窗命令
SW 百叶窗通过 SW 报告百叶窗变化
场景控制在脱离模式下报告场景命令（单击/双击）
二进制状态在脱离模式下通过 SW 报告二进制状态
传感器 #网关中可视化传感器类型

网关指南 ​

在 Shelly 知识库 中查找有用指南。

合规性 ​

📁 合规档案：
Wave 1PM 多语言欧盟合规声明（2023）
