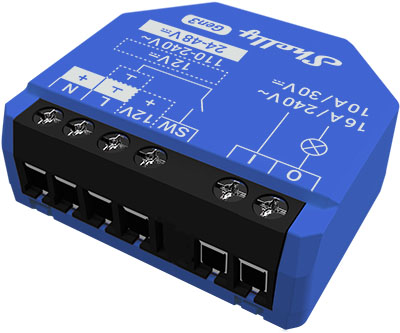

Shelly 1 Gen3
设备识别
- 设备名称： Shelly 1 Gen3
- 设备型号： S3SW-001X16EU
- 设备SSID： Shelly1G3-XXXXXXXXXXXX
- BLE 模型 ID： 0x1018
简要描述
Shelly 1 Gen3 是一款小巧的智能开关，具备无电位触点，可通过手机、平板电脑、电脑或家庭自动化系统远程控制电器。该设备可在本地 Wi-Fi 网络中独立运行，也可通过云家庭自动化服务进行操作。与前代产品相比，本设备采用了性能更强的处理器和更大的内存。
只要设备连接到 Wi-Fi 路由器并接入互联网，即可从任何有网络连接的位置远程访问、控制和监控。
该设备可安装在标准电气墙盒内，或安装于电源插座、灯具开关后方等空间有限的位置。
Shelly 1 Gen3 内置网页界面，用于监控、控制和配置设置。
主要功能
- Wi-Fi 连接： 连接到家庭 Wi-Fi 网络，通过智能手机应用或兼容设备实现远程监控与控制。
- 与智能家居平台集成： 兼容 Google 助理、Amazon Alexa 及 Samsung SmartThings，支持语音控制与自动化。
- 本地与云端控制： 可在本地局域网中独立工作，也可通过基于云的家庭自动化服务进行管理。
- 蓝牙连接： 支持蓝牙 4.2（BLE），用于设置辅助及设备配对。
- 用户友好界面： 配备物理复位按钮，便于手动操作。
- 升级的处理器与内存： 硬件升级，带来更佳性能与响应速度。
- 嵌入式网页界面： 内置网页界面，用于设备管理和配置。
- 无线连接： 支持 Wi-Fi（802.11 b/g/n）和蓝牙 4.2，具备指定的室内外通信范围。
- 干触点： 可用于控制低压设备。
- BLE 网关： 作为 Shelly BLU 设备与更广泛 Shelly 生态系统之间的桥梁，将蓝牙信号转发至云端或本地设备。
- 物联网设备的 Wi-Fi 信号扩展器： 通过接收、放大并重新传输信号，扩大 Wi-Fi 覆盖范围。
- 脚本功能： ShellyScript 语言特性
- 广泛的集成支持： 通过 HTTP API、MQTT(s)、Webhooks（HTTP/HTTPS）和 UDP 支持第三方家庭系统。
- 定时任务： 可根据日期、时间、星期几、小时、分钟和秒定义复杂操作。
- 虚拟组件： 动态虚拟组件文档
应用场景
- 远程电器控制： 使用手机、平板电脑、电脑或家庭自动化系统远程开启/关闭电器。
- 互联网连接便利性： 只要 Shelly 1 Gen3 连接到 Wi-Fi，即可随时随地通过互联网访问和控制设备。
- 家庭自动化： 自动化控制电源设备，提升生活舒适度与便捷性。
主要应用领域
- 住宅
- 多住户单元（公寓、联排别墅、酒店等）
- 轻型商业（小型办公室、零售商店、餐厅、加油站等）
- 政府/市政
- 大学/学院
集成支持
Amazon Alexa 支持的功能
是
Google Smart Home 支持的属性
是
Samsung SmartThings 支持的功能
是
简化内部电路图
设备电气接口
输入端口
- 1 个螺丝端子上的开关/按钮输入
- 1 个螺丝端子上的无电位触点继电器输入
- 2 个螺丝端子上的电源输入：N 和 L
输出端口
- 1 个螺丝端子上的无电位触点继电器输出
连接方式
- Wi-Fi
- 蓝牙
安全功能
- 过热保护
支持的负载类型
- 电阻性负载（白炽灯泡、加热设备）
- 电容性负载（电容器组、电子设备、电机启动电容）
- 带 RC 吸收电路的电感性负载（LED 灯驱动器、变压器、风扇、冰箱、空调、洗衣机、烘干机）
用户界面
输入
- 一个（控制）按钮
- 长按 5 秒：启用设备热点模式并开启蓝牙连接。
- 长按 10 秒：执行恢复出厂设置。
输出
- LED（单色指示灯）状态
- 启用热点，Wi-Fi 关闭：1 秒亮 / 1 秒灭
- 启用 Wi-Fi 但未连接：1 秒亮 / 3 秒灭
- 已连接至 Wi-Fi 网络：持续常亮
- 启用云服务但未连接：1 秒亮 / 5 秒灭
- 已连接至 Shelly 云服务：持续常亮
- 正在进行 OTA（空中升级）：0.5 秒亮 / 0.5 秒灭
- 按下并长按 5 秒：0.5 秒亮 / 0.5 秒灭
- 按下并长按 10 秒：0.25 秒亮 / 0.25 秒灭
注：状态优先级从上至下排列，后续状态会覆盖前一状态。
规格参数
| 项目 | 参数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 37×42×16 毫米 / 1.46×1.65×0.63 英寸 |
| 重量 | 26 克 / 0.92 盎司 |
| 螺丝端子最大扭矩 | 0.4 牛·米 / 3.5 英寸·磅 |
| 导线截面积 | 0.5 至 4 平方毫米 / 20 至 11 AWG（实心、绞合、护套端帽） |
| 导线剥线长度 | 6 至 7 毫米 / 0.24 至 0.28 英寸 |
| 安装方式 | 墙面底盒安装 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 蓝色 |
| 端子颜色 | 黑色 |
| 环境条件 | |
| 工作环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % 至 70 % 相对湿度 |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气参数 | |
| 供电电压 | 110–240 V~ 24–48 V⎓ 12 V⎓ |
| 功耗 | < 1.2 瓦 |
| 外部保护 | 符合 EN60898-1 标准的电缆保护开关（额定跳闸电流为 B/C，最大 16 A，最小分断能力 6 kA，能量限制等级 3） |
| 输出电路额定值 | |
| 最大切换电压 | 240 V~ 30 V⎓ |
| 最大切换电流 | 16 A / 240 V~ 10 A / 30 V⎓ |
| 传感器与计量 | |
| 内置温度传感器 | 是 |
| 无线通信 | |
| Wi-Fi 协议 | 802.11 b/g/n |
| 射频频段 | 2401 – 2483 兆赫 |
| 最大射频功率 | < 20 dBm |
| 通信范围 | 室内最多 30 米 / 100 英尺，室外最多 50 米 / 160 英尺 （受当地环境影响） |
| 蓝牙 | |
| 协议 | 4.2（支持 BLE） |
| 射频频段 | 2400 – 2483.5 兆赫 |
| 最大射频功率 | < 4 dBm |
| 通信范围 | 室内最多 10 米 / 33 英尺，室外最多 30 米 / 100 英尺 （受当地环境影响） |
| 微控制器 | |
| 处理器 | ESP-Shelly-C38F |
| 闪存容量 | 8 MB |
| 固件功能 | |
| 定时任务数量 | 20 个 |
| Webhook（URL 操作） | 20 个，每个支持最多 5 个 URL |
| 脚本功能 | 支持 |
| MQTT | 支持 |
基础接线图

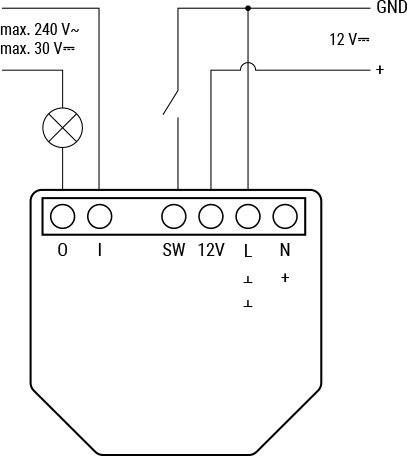

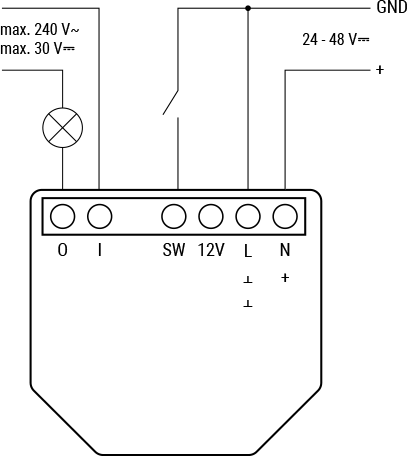

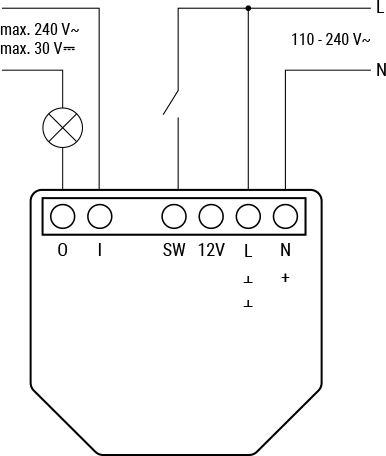

| 交流电源供电（110–240 V~） | 直流电源供电（24–48 V⎓） | 12 V⎓ 稳压电源 |
|---|---|---|
 |  |  |
图例说明
| 端子标识 | 描述 | 接线标识 | 描述 |
|---|---|---|---|
| I | 负载电路输入端子 | L | 火线（110–240 V~） |
| O | 负载电路输出端子 | N | 零线 |
| SW | 开关（控制输出端子 O）输入端子 | + | 12/24–48 V⎓ 正极线 |
| +12V | 12 V⎓ 正极端子 | GND | 12/24–48 V⎓ 接地线 |
| L | 火线端子（110–240 V~） | ||
| N | 零线端子 | ||
| + | 24–48 V⎓ 正极端子 | ||
| ᶠ | 12/24–48 V⎓ 接地端子 |
