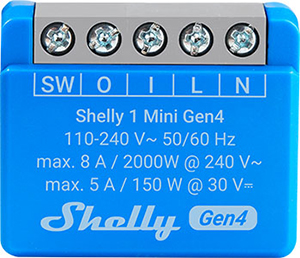

Shelly 1 Mini Gen4
设备识别
- 设备名称： Shelly 1 Mini Gen4
- 设备型号： S4SW-001X8EU
- 设备SSID： Shelly1MiniG4-XXXXXXXXXXXX
- BLE 模型 ID： 0x1030
简要描述
Shelly 1 Mini Gen4 是一款紧凑型智能开关，具备无源触点功能，可通过智能手机、平板电脑、个人电脑或家庭自动化系统远程控制电器设备。该设备可在本地 Wi-Fi 网络上独立运行，或通过基于云的家庭自动化服务进行操作。它是 Shelly 1 Mini Gen3 的升级版本，搭载更先进的处理器并支持 Zigbee 连接。
该设备支持在任何具有互联网连接的地点进行远程访问、控制和监控，前提是设备已连接至路由器。它可安装于标准电气墙盒内、插座后方、开关背后或其他空间受限的位置。
主要特性包括：
- 嵌入式网页界面，用于配置与监控
- 支持多协议无线 MCU，兼容 Zigbee 与蓝牙（BLE）
- 兼容 Matter 协议
主要功能
- Wi-Fi 连接： 连接到您的家庭 Wi-Fi 网络，实现远程监控与控制。
- 智能家居集成： 兼容 Google 助手、Amazon Alexa 及 Samsung SmartThings，支持语音控制与自动化。
- 蓝牙连接： 提供 BLE 网关功能，便于设备设置与添加。
- 用户友好界面： 配备复位按钮，支持手动操作。
- 性能提升的处理器： 采用更新的硬件架构，并集成 Zigbee 功能。
- Zigbee 连接： 在设置过程中可加入 Zigbee 网络。
- 无线连接： 支持 Wi-Fi（802.11 b/g/n/ax）、Bluetooth 5.0 及 Zigbee 协议，提供明确的室内/室外覆盖范围。
- 干接点： 可用于切换低压设备。
- BLE 网关： 通过将蓝牙信号转发至云端或本地设备，桥接 Shelly BLU 设备与整个 Shelly 生态系统。
- Zigbee 范围扩展器： 接收、增强并重新传输信号，扩大 Zigbee 网络覆盖范围。
- Wi-Fi 范围扩展器： 通过放大和重广播现有信号，增强 Wi-Fi 信号覆盖范围。
- 脚本支持： 支持 Shelly Script 语言 (了解更多)。
- 广泛的集成能力： 可通过 HTTP API、MQTT(s)、Webhooks（HTTP/HTTPS）及 UDP 与第三方家庭系统对接。
- 定时任务： 支持复杂的基于时间的自动化（日期、时间、星期、小时、分钟、秒）。
- 虚拟组件： 支持动态组件 (文档)。
- KNX net/IP 支持： 可与 KNX 系统集成 (指南)。
应用场景
- 远程电器控制： 使用手机应用或家庭自动化平台远程开启/关闭设备。
- 联网便捷控制： 只要 Shelly 1 Mini Gen4 在线，即可通过互联网从任意位置控制设备。
- 节省空间的改造安装： 适用于标准墙盒、插座或开关背后等空间狭小区域。
- 家庭自动化： 自动化家电控制，提升生活舒适度与便利性。
集成支持
| 平台 | 是否支持 |
|---|---|
| Amazon Alexa | 是 |
| Google Smart Home | 是 |
| Samsung SmartThings | 是 |
简化的内部电路图
设备电气接口
输入端口
- 1 个螺丝端子上的开关/按钮输入
- 1 个螺丝端子上的无源触点继电器输入
- 2 个螺丝端子上的电源输入：N 和 L
输出端口
- 1 个螺丝端子上的无源触点继电器输出
连接方式
- Wi-Fi
- 蓝牙
- Zigbee
安全功能
- 过热保护
支持的负载类型
- 阻性负载（如白炽灯泡、加热器）
- 容性负载（如电容组、电子设备、电机启动电容）
- 感性负载（如 LED 驱动器、变压器、风扇、冰箱、空调）
用户界面
输入
一个（控制）按钮：
- 长按 5 秒 → 启用设备热点并建立蓝牙连接
- 长按 10 秒 → 恢复出厂设置
- 快速连按 5 次 → 从默认的 Matter 模式切换至 Zigbee 模式（进入包含模式，持续 3 分钟）
- 快速连按 3 次 → 若错过前一次包含窗口，可重新启动包含模式（再持续 3 分钟）
输出
LED（单色指示灯）：
| 状态 | LED 表现 |
|---|---|
| 热点启用，Wi-Fi 关闭 | 1 秒亮 / 1 秒灭 |
| Wi-Fi 启用，未连接 | 1 秒亮 / 3 秒灭 |
| 已连接到 Wi-Fi 网络 | 持续常亮 |
| 已启用云服务但未连接 | 1 秒亮 / 5 秒灭 |
| 已连接到 Shelly 云 | 持续常亮 |
| 正在进行固件升级（OTA） | 0.5 秒亮 / 0.5 秒灭 |
| 按下并长按 5 秒 | 0.5 秒亮 / 0.5 秒灭 |
| 按下并长按 10 秒 | 0.25 秒亮 / 0.25 秒灭 |
⚠️ 注意：优先级较高的状态会覆盖较低优先级的状态。
技术规格
| 类别 | 参数值 |
|---|---|
| 物理参数 | |
| 尺寸（高 × 宽 × 深） | 29 × 34 × 16 ±0.5 毫米 / 1.34 × 1.11 × 0.63 ±0.02 英寸 |
| 重量 | 19 ±1 克 / 0.65 ±0.04 盎司 |
| 螺丝端子最大扭矩 | 0.4 牛·米 / 3.5 磅·英寸 |
| 导线截面 | 0.5 至 4 毫米² / 20 至 11 AWG（实心、绞合、护套端子） |
| 导线剥线长度 | 6 至 7 毫米 / 0.24 至 0.28 英寸 |
| 安装方式 | 壁挂盒安装 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 蓝色，C-95%；M-53%；Y-0%；K-0% |
| 连接器颜色 | 灰色（鼠灰色） |
| 环境条件 | |
| 工作环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30% 至 70% RH |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气参数 | |
| 供电电压 | 110 – 240 V~ |
| 继电器类型 | 无源，常开触点，单极，微触点 |
| 功耗 | < 1.2 瓦 |
| 外部保护 | B 或 C 型跳脱特性；额定电流最大 10A；最小分断能力 6kA；能量限制等级 3 |
| 输出电路额定值 | |
| 最大开关电压 | 240 V~ 30 V⎓ |
| 最大开关电流 | 8 A / 240 V~ 5 A / 30 V⎓ |
| 最大输出功率 | 2000 W / 240 V~ 150 W / 30 V⎓ |
| 电压保护/切断 | 不支持 |
| 电流保护/切断 | 不支持 |
| 最大功率保护/切断 | 不支持 |
| 传感器与仪表 | |
| 内置温度传感器 | 支持 |
| 无线通信 | |
| Wi-Fi | |
| 协议 | 802.11 b/g/n/ax |
| 射频频段 | 2412 – 2472 兆赫 |
| 最大射频功率 | < 20 dBm |
| 通信距离 | 室内最多 30 米（100 英尺），室外最多 50 米（160 英尺）(取决于实际环境) |
| 蓝牙 | |
| 协议 | 5.0 |
| 射频频段 | 2402 – 2480 兆赫 |
| 最大射频功率 | < 4 dBm |
| 通信距离 | 室内最多 10 米（33 英尺），室外最多 30 米（100 英尺）(取决于实际环境) |
| Zigbee | |
| 协议 | 802.15.4 |
| 射频频段 | 2400 至 2483.5 兆赫 |
| 最大射频功率 | < 20 dBm |
| 通信距离 | 室内最多 100 米（328 英尺），室外最多 300 米（984 英尺）(取决于实际环境) |
| 微控制器单元 | |
| 处理器 | ESP-Shelly-C68F |
| 存储容量 | 8 兆字节 |
| 固件功能 | |
| 定时任务 | 20 个 |
| Webhooks（URL 操作） | 20 个，每个最多支持 5 个 URL |
| 脚本支持 | 支持 |
| MQTT | 支持 |
基础接线图
图例说明
| 端子 | 功能 |
|---|---|
| SW | 开关（控制 O）输入端子 |
| O | 负载电路输出端子 |
| I | 负载电路输入端子 |
| L | 火线（110–240 V~）端子 |
| N | 零线端子 |
| 电线 | 功能 |
|---|---|
| L | 火线（110–240 V~） |
| N | 零线 |
