Shelly Pro 1PM v.1

Shelly Pro 1PM v.1 是 Shelly Pro 1PM（SPSW-001PE16EU）的改进版本。

Shelly Pro 1PM v.0 已过时且不再销售。

下载 Shelly Pro 1PM 多语言印刷版用户手册

与 Shelly Pro 1PM v.0 的差异以 ≠ 符号在下方文本中标注。

主要变更： ​

  • 电源供应：不再支持 12 VDC。
  • 接线端子：三端子接线端子被替换为两段式端子。
  • PCB 印刷电路板：继电器使用 2 层板改为性能更优的 4 层板，提升散热能力。
  • 局域网（LAN）：优化了高压电气间距。
  • 外壳塑料材质：提升了介电性能。

设备识别信息（≠） ​

  • 设备名称： Shelly Pro 1PM v.1
  • 设备型号： SPSW-201PE16EU
  • 设备 SSID： ShellyPro1PM-XXXXXX

简要说明 ​

Shelly Pro 1PM 是一款可安装于导轨的智能开关，具备电力测量功能。通过集成所有 gen2 固件的灵活性和局域网连接能力，为专业集成商提供了更多面向终端客户的解决方案选择。该设备可在本地 Wi-Fi 网络中独立运行，也可通过云家庭自动化服务进行远程控制。

只要设备连接至 Wi-Fi 路由器并接入互联网，用户即可从任何具有网络连接的位置远程访问、控制和监控 Shelly Pro 1PM。

Shelly Pro 1PM 内置网页界面，可用于监控和控制设备，以及调整其各项设置。

主要应用场景 ​

  • 住宅建筑
  • 多住户单元（公寓、联排别墅、酒店等）
  • 轻型商业场所（小型办公楼、小型零售店/餐厅/加油站等）
  • 政府及市政设施
  • 大学/学院

兼容集成 ​

  • Google
  • Alexa
  • Samsung SmartThings

简化内部电路图（≠） ​

Shelly Pro 1PM 内部电路图

设备电气接口 ​

输入端口 ​

  • 两个螺丝端子上的开关/按钮输入：SW1 和 SW2
  • 两个电源输入螺丝端子：1 个 N 和 1 个 L
  • 1 个继电器输入：I

输出端口 ​

  • 1 个继电器输出：O

以太网接口 ​

  • 1 个 RJ45 接口

⚠ 注意！ 插拔网线时请务必确保设备已断电！用户接触的网线连接器部分不得为金属材质。

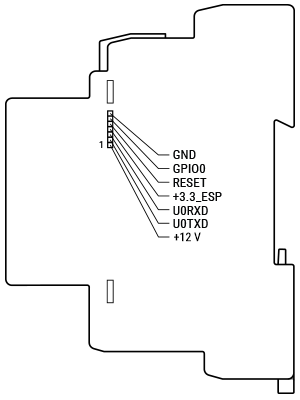

扩展接口 ​

  • Shelly 专有串行接口

扩展接口

⚠ 注意！ 当设备通电时，扩展接口上存在高压！

连接方式 ​

  • 以太网
  • Wi-Fi
  • 蓝牙

安全特性 ​

  • 过热保护
  • 过压保护
  • 过流保护
  • 过载保护

支持的负载类型 ​

  • 阻性负载（白炽灯泡、加热设备）
  • 容性负载（电容组、电子设备、电机启动电容）
  • 带 RC 吸收电路的感性负载（LED 灯驱动器、变压器、风扇、冰箱、空调等）

用户界面 ​

输入端口 ​

  • 一个触觉凸起按钮
    • 长按 5 秒：重启设备。
    • 长按 10 秒：恢复出厂设置。

输出指示灯 ​

  • 电源（红色）： 当电源接入时，红色指示灯亮起。
  • Wi-Fi（颜色变化）：
    • 蓝色灯亮起：处于 AP 模式。
    • 红色灯亮起：处于 STA 模式但未连接到 Wi-Fi 网络。
    • 黄色灯亮起：处于 STA 模式且已连接到 Wi-Fi 网络，但未连接至 Shelly 云或云服务已禁用。
    • 绿色灯亮起：处于 STA 模式且已连接至 Wi-Fi 网络，并成功连接至 Shelly 云。
    • 红蓝交替闪烁：表示正在执行固件升级（OTA）。
  • LAN（绿色）： 当以太网连接正常时，绿色指示灯亮起。
  • 输出（红色）： 当继电器闭合时，红色指示灯亮起。

规格参数（≠） ​

类别参数值
物理特性
尺寸（高×宽×深）：94×19×69 毫米 ±0.5 毫米 / 3.70×0.75×2.71 ±0.02 英寸
重量：65 克
安装方式：DIN 导轨
螺丝端子最大扭矩：0.4 牛·米 / 3.54 磅·英寸
导线截面积：0.5 至 2.5 平方毫米 / 20 至 14 AWG（绿色端子）
0.5 至 1.5 平方毫米 / 20 至 16 AWG（蓝色端子）
导线剥线长度：6 至 7 毫米 / 0.24 至 0.28 英寸（绿色端子）
5 至 6 毫米 / 0.20 至 0.24 英寸（蓝色端子）
外壳材质：塑料
颜色：红色
环境条件
环境温度：-20 °C 至 50 °C / -5 °F 至 122 °F
湿度：10 % 至 90 % 相对湿度
最大海拔高度：2000 米 / 6562 英尺
电气参数
交流电源电压：110 - 240 伏特
直流电源电压：不适用
最低工作电压（交流）：90 伏特
最高工作电压（交流）：264 伏特
功耗：< 3 瓦
是否需要零线：否
输出电路额定值
最大切换电压（交流）：240 伏特
最大切换电压（直流）：不适用
最大切换电流（交流）：16 安培
最大切换电流（直流）：不适用
传感器与仪表
电压表（交流）：支持
电流表（交流）：支持
内置温度传感器：支持
无线通信
射频频段：2400 - 2495 兆赫
最大射频功率：<20 dBm
Wi-Fi 协议：802.11 b/g/n
Wi-Fi 传输范围：室内最远 30 米 / 100 英尺，室外最远 50 米 / 160 英尺
（具体取决于现场环境）
蓝牙协议：4.2
蓝牙传输范围：室内最远 10 米 / 33 英尺，室外最远 30 米 / 100 英尺
（具体取决于现场环境）
微控制器（MCU）
CPU：ESP32-D0WDQ6
闪存容量：8 兆字节
固件功能
定时任务：20 个
Webhooks（URL 操作）：20 个，每个支持最多 5 个 URL
脚本支持：支持
MQTT：支持
CoAP：不支持

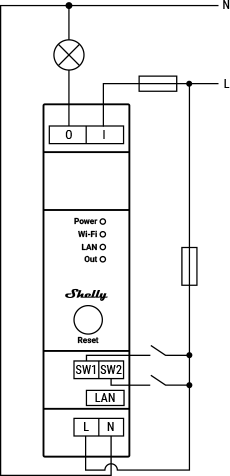

基础接线图（≠） ​

阻性负载接线感性负载及带 RC 吸收电路的接线
阻性负载接线图感性负载接线图

图例说明 ​

端子标识描述电线标识描述
I负载电路输入端子L火线（110–240 伏特）
O负载电路输出端子N零线
SW1, SW2开关/按钮输入端子
L火线（110–240 伏特）端子
N零线端子
LAN局域网 RJ45 接口
