设备识别

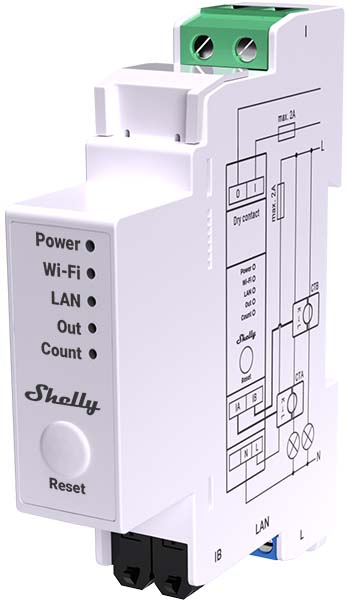

- 设备名称： Shelly Pro EM-50
- 设备型号： SPEM-002CEBEU50
- 设备SSID： ShellyProEM50-XXXXXX
简要描述
Shelly Pro EM-50（以下简称“本设备”）是一款可安装在导轨上的双通道单相电能表。具备 gen2 固件的所有灵活性以及以太网连接功能，为专业集成商提供了面向终端客户的更多解决方案选择。该设备可在本地局域网和/或 Wi-Fi 网络中独立运行，也可通过 MQTT、HTTP 及 WebSocket 协议接入云家庭自动化服务。所有入站连接均支持 TLS 加密。
本设备可实时报告累计电能，以及各相的瞬时电压、电流、有功功率和视在功率。数据存储于非易失性内存中，可按 1 分钟间隔保留长达 60 天的历史记录。
设备内置实时时钟，在与 SNTP 服务器断开连接时仍可保持时间准确。
用户可通过远程方式访问、配置和监控本设备；同时，只要处于同一网络基础设施中，设备也可与自动化系统进行通信和交互。
本设备配备嵌入式 Web 界面，可用于监控和控制设备，并调整其各项设置。
设备内置一个继电器，用于接触器控制。
主要特性
- 四象限测量
- 导轨安装
- 电流互感器输入
- 通过内置干接点继电器实现外部接触器控制
- 光学脉冲指示电能消耗
- 实时时钟
- 数据日志记录
- 精度等级 B（IEC 62053-21）
- 支持光伏系统接入
主要应用场景
- 住宅建筑
- 多户单元（公寓、联排别墅、酒店等）
- 轻型商业（小型办公楼、小型零售店/餐厅/加油站等）
- 农业（农场、牲畜棚舍、粮仓等）
- 政府及市政设施
- 大学/学院

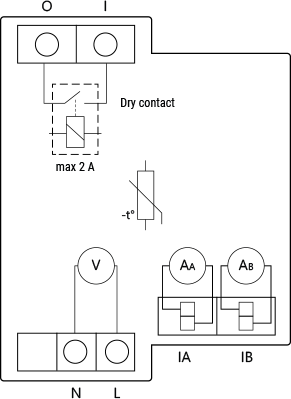

简化内部原理图
设备电气接口
输入端口
- 2 个螺钉端子输入：1 个 L 和 1 个 N
- 2 个电流互感器输入：IA 与 IB，用于电流测量
输出端口
- 2 个光电隔离继电器端子：I 与 O
以太网接口
- 1 个 RJ45 接口
⚠ 警告！ 仅在设备断电状态下插拔网线！用户触碰网线插头部分时，不得使用金属部件进行插拔操作。

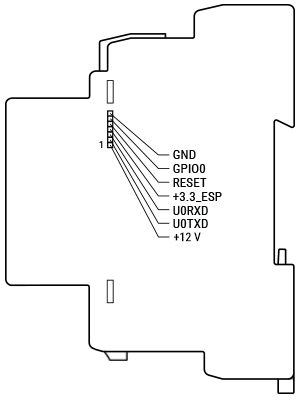

扩展接口
- Shelly 专有串行接口
⚠ 警告！ 当设备通电时，扩展接口存在高压危险！
连接方式
- 以太网
- Wi-Fi
- 蓝牙
每种连接方式均可由用户自行启用或禁用。
安全功能
- 过热保护
支持负载类型
- 阻性负载（白炽灯、加热设备）
- 容性负载（LED 驱动器、电容组、电子设备、电机启动电容）
- 感性负载（变压器、风扇、冰箱、空调）
用户界面
输入
- 一个触觉按钮
- 短按：切换内置继电器状态
- 长按 5 秒：进入设备 AP 模式
- 长按 10 秒：恢复出厂设置
输出指示灯
- 电源（Power）： 电源连接时亮红灯
- Wi-Fi（状态变化）：
- 蓝灯：处于 AP 模式
- 红灯：处于 STA 模式但未连接到 Wi-Fi 网络
- 黄灯：处于 STA 模式且已连接到 Wi-Fi 网络，但未连接至 Shelly 云服务或云服务已禁用
- 绿灯：处于 STA 模式且已连接到 Wi-Fi 网络并成功接入 Shelly 云服务
- 红蓝交替闪烁：正在进行固件升级（OTA）
- LAN： 以太网连接时亮绿灯
- 输出（Out）： 继电器触点闭合时亮红灯
- 计数（Count）： 当设备根据设定值测量电能时，红灯闪烁；闪烁频率取决于流经测量回路的电能大小
规格参数
| 类别 | 参数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深）： | 94×19×69 ±0.5 mm / 3.70×0.75×2.71 ±0.02 in |
| 重量： | 63 ±1 g / 2.22 ±0.05 oz |
| 安装方式： | DIN 导轨 |
| 螺丝端子最大扭矩： | 0.4 Nm / 4.43 lbin |
| 导线截面积： | 0.5 至 2.5 mm² / 20 至 14 AWG（实心、绞合及压接端子） |
| 导线剥线长度： | 6 至 7 mm / 0.24 至 0.28 in |
| 外壳材质： | 塑料 |
| 颜色： | 白色 |
| 环境条件 | |
| 环境温度： | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 相对湿度： | 30 % 至 70 % RH |
| 最大海拔高度： | 2000 m / 6562 ft |
| 电气性能 | |
| 交流供电电压： | 100 - 260 V，50/60 Hz |
| 直流供电电压： | 不适用 |
| 功耗： | < 3 W |
| 输出电路额定值 | |
| 最大开关电压（交流）： | 240 V |
| 最大开关电压（直流）： | 不适用 |
| 最大开关电流： | 2 A |
| 传感器与仪表 | |
| 内置温度传感器： | 是 |
| 电压表（均方根值）： | 100 - 260 V |
| 电压表精度： | ±1 % |
| 电流表（通过 CT 测量，均方根值）： | 0 - 50 A |
| 电流表精度： | ±1 %（5 - 50 A），±2 %（0 - 5 A） |
| 功率与电能表功能： | 有功功率与视在功率 有功电能与视在电能 功率因数 |
| 测量数据存储： | 至少保存 60 天 的 1 分钟分辨率数据 |
| 数据导出： | PQ 记录值支持 CSV 格式导出 通过 RPC 接口支持 JSON 格式导出 |
| 无线通信 | |
| 射频频段： | 2400 - 2495 MHz |
| 最大射频功率： | <20 dBm |
| Wi-Fi 协议： | 802.11 b/g/n |
| Wi-Fi 传输距离： | 室内最长可达 30 米 / 100 英尺，室外最长可达 50 米 / 160 英尺 （具体距离受本地环境影响） |
| 蓝牙协议： | 4.2 |
| 蓝牙传输距离： | 室内最长可达 10 米 / 33 英尺，室外最长可达 30 米 / 100 英尺 （具体距离受本地环境影响） |
| 微控制器 | |
| 处理器： | ESP32-D0WDQ6 |
| 闪存容量： | 16 MB |
| 固件功能 | |
| Webhooks（URL 操作）： | 支持最多 20 个，每个钩子最多可配置 5 个 URL |
| 脚本支持： | 是 |
| MQTT 支持： | 是 |
| CoAP 支持： | 否 |

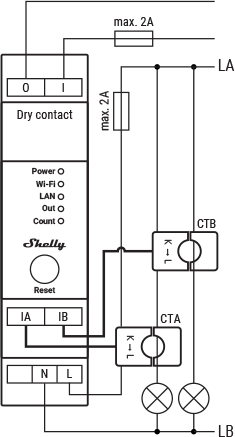

基础接线图
|
|
|
图例说明
| 端子 | 描述 | 电线 | 描述 |
|---|---|---|---|
| O | 负载回路输出端子 | L | 单相火线（110–240 V~） |
| I | 负载回路输入端子 | LA | 分相火线 A（120 V~） |
| IA | 第一通道电流互感器输入 | LB | 分相火线 B（-120 V~） |
| IB | 第二通道电流互感器输入 | N | 零线 |
| L | 火线（110–240 V）端子 | 电流互感器 | |
| N | 零线端子 | CTA | 第一通道电流互感器 |
| CTB | 第二通道电流互感器 |
