设备识别

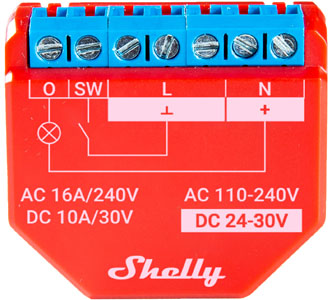

- 设备名称： Shelly Plus 1PM
- 设备型号： SNSW-001P16EU
- 设备SSID： ShellyPlus1PM-XXXXXX
简要说明
Shelly Plus 1PM 是一款小型智能开关，具备电力测量功能，可通过手机、平板电脑、PC 或家庭自动化系统远程控制电器。该设备可在本地 Wi-Fi 网络中独立运行，也可通过云端家庭自动化服务进行操作。
只要设备连接到 Wi-Fi 路由器并接入互联网，用户即可在任何具备网络连接的地点远程访问、控制和监控 Shelly Plus 1PM。
它可安装在标准电气墙盒内，或置于电源插座、灯开关后方等空间有限的位置。
Shelly Plus 1PM 内置 Web 界面，可用于监控和控制设备，以及调整其设置。
主要应用场景
- 住宅
- 多住户单元（公寓、别墅、酒店等）
- 轻型商业场所（小型办公建筑、小型零售店/餐厅/加油站等）
- 政府/市政机构
- 大学/学院
兼容集成
- Samsung SmartThings
- Alexa
简化内部原理图
设备电气接口
输入
- 1 个螺丝端子开关/按钮输入：SW
- 5 个螺丝端子电源输入：2 个中性线（+）和 3 个火线（Ʇ）
输出
- 1 个带电力测量功能的继电器输出，位于螺丝端子上：O
扩展接口
- Shelly 专有串行接口
⚠ 注意！ 当设备通电时，扩展接口存在高压！
连接方式
- Wi-Fi
- 蓝牙
安全特性
- 过热保护
- 过压保护
- 过流保护
- 过功率保护
支持的负载类型
- 阻性负载（白炽灯、加热设备）
- 容性负载（电容组、电子设备、电机启动电容）
- 带 RC 吸收电路的感性负载（LED 灯驱动器、变压器、风扇、冰箱、空调）
用户界面
输入
- 一个（复位）按钮
- 按住 5 秒以启用设备热点和蓝牙连接。
- 按住 10 秒以恢复出厂设置。
输出
- 单色 LED 指示灯
- 启用热点且未开启 Wi-Fi：1 秒亮 / 1 秒灭
- 已开启 Wi-Fi 但未连接网络：1 秒亮 / 3 秒灭
- 已连接至 Wi-Fi 网络：持续亮起
- 已启用云服务但未连接：1 秒亮 / 5 秒灭
- 已连接至 Shelly 云服务：持续亮起
- 正在进行空中升级（OTA）：0.5 秒亮 / 0.5 秒灭
- 按住按钮 5 秒：0.5 秒亮 / 0.5 秒灭
- 按住按钮 10 秒：0.25 秒亮 / 0.25 秒灭
上述状态列表从初始设备状态开始，优先级最低。后续状态将覆盖前一状态。
规格参数
| 类别 | 参数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 37×42×16 ±0.5 毫米 / 1.46×1.65×0.63 ±0.02 英寸 |
| 重量 | 27 克 / 0.95 盎司 |
| 安装方式 | 壁挂式底座 |
| 螺丝端子最大扭矩 | 0.4 牛·米 / 3.5 磅·英寸 |
| 导线截面积 | 0.5 至 1.5 平方毫米 / 20 至 16 AWG |
| 导线剥线长度 | 5 至 6 毫米 / 0.20 至 0.24 英寸 |
| 外壳材质 | 塑料 |
| 颜色 | 红色 |
| 环境条件 | |
| 环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30% 至 70% 相对湿度 |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气参数 | |
| 供电电压 | 110 - 240 伏交流 / 24 - 30 伏直流 |
| 功耗 | < 1.2 瓦 |
| 输出电路额定值 | |
| 最大切换电压（交流） | 240 伏 |
| 最大切换电压（直流） | 30 伏 |
| 最大切换电流（交流） | 16 安培 |
| 最大切换电流（直流） | 10 安培 |
| 传感器与仪表 | |
| 内置温度传感器 | 是 |
| 电压表（交流） | 是 |
| 电流表（交流） | 是 |
| 无线通信 | |
| 射频频段 | 2400 - 2495 兆赫 |
| 最大射频功率 | < 20 分贝毫瓦 |
| Wi-Fi 协议 | 802.11 b/g/n |
| Wi-Fi 传输范围 | 室内最高可达 30 米 / 100 英尺，室外最高可达 50 米 / 160 英尺 （具体取决于本地环境条件） |
| 蓝牙协议 | 4.2 |
| 蓝牙传输范围 | 室内最高可达 10 米 / 33 英尺，室外最高可达 30 米 / 100 英尺 （具体取决于本地环境条件） |
| 微控制器 (MCU) | |
| CPU | ESP32-U4WDH |
| 闪存容量 | 4 兆字节 |
| 固件功能 | |
| 定时任务 | 20 个 |
| Webhooks（URL 操作） | 20 个，每个支持最多 5 个 URL |
| 脚本支持 | 是 |
| MQTT 支持 | 是 |
| CoAP 支持 | 否 |
基础接线图

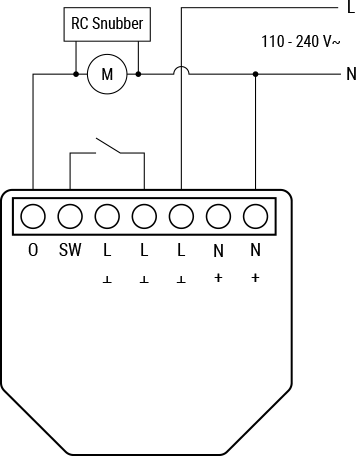

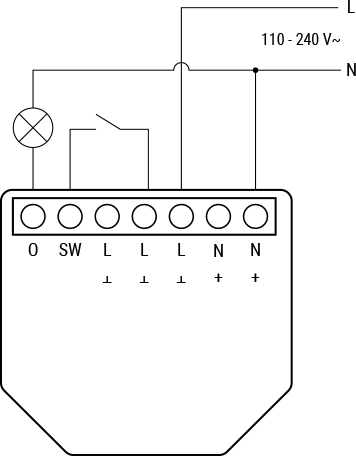

| 110–240 伏交流电源 & 阻性负载 | 110–240 伏交流电源 & 感性负载及 RC 吸收电路 |
|---|---|
 |  |

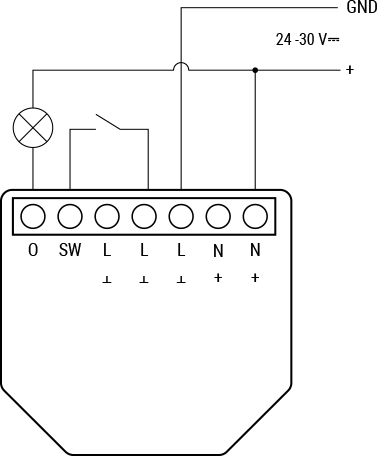

| 24–30 伏直流电源 & 阻性负载 | 24–30 伏直流电源 & 感性负载及 RC 吸收电路 |
|---|---|
 |  |
图例说明
| 接线端子 | 描述 | 电线 | 描述 |
|---|---|---|---|
| O | 负载电路输出端子 | + | 24 - 30 伏直流正极线 |
| SW | 开关（控制 O）输入端子 | N | 中性线 |
| L | 火线（110–240 伏）端子 | GND | 24 - 30 伏直流接地线 |
| N | 中性线端子 | ||
| + | 24 - 30 伏直流正极端子 | ||
| Ʇ | 24 - 30 伏直流接地端子 |
故障排除
设备过热
- 请确保不要将 L 和 N 端子用作跨接导线。若将其作为跨接使用，电流会加倍，导致过热。此操作仅适用于小电流情况，确保总电流不超过 16 安培。
- 确保环境温度不超过 40 °C / 105 °F。如果设备安装在密闭空间内，可能导致局部温度超过安全限值。请确保有良好通风。
