Shelly Plus RGBW PM

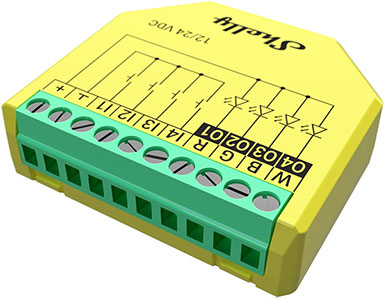

设备图片
设备标识
- 设备名称： Shelly Plus RGBW PM
- 设备型号： SNDC-0D4P10WW
- 设备SSID： ShellyPlusRGBWPM-XXXXXXXXXXXX
- 设备蓝牙ID： 0x1009
简要描述
Shelly Plus RGBW PM 是一款支持 Wi-Fi/Bluetooth 的 RGBW 控制器。它可像普通 LED 控制器一样连接使用，允许通过移动设备或平板电脑直接控制照明。支持三种配置模式：RGBW、RGB 和四路灯光（Lights x 4）。在“四路灯光”模式下，可独立控制不同的 LED 灯带（灯光组）。电源测量功能可实时追踪电压、电流及功耗。
主要功能
- BLE 网关： 实现蓝牙（BLE）与支持 Wi-Fi 的设备之间的通信。
- Wi-Fi 范围扩展器： 重传 Wi-Fi 信号，延长网络覆盖范围。
- 脚本功能： 支持通过脚本创建自动化场景。
- 基础定时任务： 支持每周定时计划和日常程序，包括亮度、渐变时间以及调光信号翻转值设置。
- 高级定时任务： 支持详细的年度日程安排，时间调整精度从秒到月不等，包含亮度、渐变时间及翻转值设定。
- 兼容 Shelly Plus 扩展模块： 可连接传感器接口以扩展 Shelly Plus 系列设备功能。
- 自动开关计时器： 支持设置自动开启/关闭计时器。
- 本地自动化动作： 可在本地 Wi-Fi 网络内创建自动化场景，支持亮度、渐变时间和翻转值控制。
- Webhooks： 支持轻量级事件驱动通信，与其他设备联动。
- 四路灯光模式下各输出通道独立控制： 提供每路输出的独立控制，实现最大灵活性。
- 功率测量： 精确监测能耗。
- 颜色与白色独立控制： 可分别调节颜色和白光的亮度，并支持调暗/调亮操作。
- 夜间模式： 可在夜间为输入灯设置特定亮度水平。
- 开关/按钮/模拟输入模式： 支持通过开关、按钮或电位器（推荐使用 10kΩ 模拟输入）进行灵活输入控制。
- 最小/最大亮度设置： 重新定义调光范围，实现更精确的亮度控制（影响 RGBW/RGB 中的 RGB；影响四路灯光中的亮度）。
- 按钮淡入淡出速率： 控制按住按钮时输出亮度变化的速度。
应用场景
- 能耗监控： 实时追踪所连灯具的电力消耗，获取节能优化建议。
- 空间紧凑型改造： 将市场上最小尺寸的设备之一安装于标准电气墙盒、插座后方或狭小空间中。
- 唤醒与入睡程序： 利用渐变色彩和亮度模拟日出/日落，实现昼夜节律照明以促进健康。
- 儿童友好夜灯： 为睡前营造柔和舒适的环境光。
- 季节性或娱乐装饰： 根据节日、季节、派对或活动动态调整 RGBW 灯光效果。
- 智能存在感模拟： 根据时间或日出日落自然地开关灯光，模拟有人在家的状态。
- 零售与商业展示： 在零售环境中通过动态照明增强产品可见性。
- 增强照明控制选项： 可集成至主流智能家居系统，如 Home Assistant、Google Home、Alexa 及 SmartThings。
- 动态艺术装置： 用于艺术展览中，实现互动性强、引人入胜的灯光效果。
集成支持
亚马逊 Alexa 支持功能
- 亮度控制器
Google Smart Home 支持属性
- 亮度
三星 SmartThings 支持功能
- 颜色控制

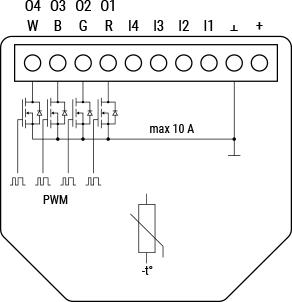

简化内部原理图
设备电气接口
输入端口
- 四个螺丝端子上的开关/按钮输入：I1 与 I4
- 两个电源输入螺丝端子：(+) 与 (−)
输出端口
- 四个螺丝端子上的输出：O1, O2, O3, O4
（分别对应 R, G, B, W）
连接方式
- Wi-Fi
- Bluetooth
安全保护功能
- 过热保护
- 过流保护
支持负载类型
- 12/24 V 单色 LED 灯带
- 12/24 V RGB LED 灯带
- 12/24 V RGBW LED 灯带
用户界面
输入部分
- 一个（控制）按钮：
- 长按 5 秒 → 启用设备热点及蓝牙连接
- 长按 10 秒 → 恢复出厂设置
输出指示灯
- 单色 LED 指示灯状态：
- 启用 AP，Wi-Fi 关闭：1 秒开 / 1 秒关
- Wi-Fi 已启用但未连接：1 秒开 / 3 秒关
- 已连接到 Wi-Fi 网络：持续点亮
- 已启用云服务但未连接：1 秒开 / 5 秒关
- 已连接至 Shelly Cloud：持续点亮
- 正在进行空中升级（OTA）：0.5 秒开 / 0.5 秒关
- 按住按钮 5 秒：0.5 秒开 / 0.5 秒关
- 按住按钮 10 秒：0.25 秒开 / 0.25 秒关
注：列表从初始状态开始，优先级最低。后续状态会覆盖之前的状态。
规格参数
| 项目 | 参数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 42×37×12 ±0.5 毫米 / 1.65×1.46×0.66 ±0.02 英寸 |
| 重量 | 17 克 / 0.60 盎司 |
| 螺丝端子最大扭矩 | 0.2 牛·米 / 1.8 磅·英寸 |
| 导线截面积 | 0.1 至 1 平方毫米 / 30 至 16 AWG（实心、绞合、护套端子） |
| 导线剥线长度 | 6 毫米 / 0.24 英寸 |
| 安装方式 | 嵌入式墙装 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 黄色 |
| 连接器颜色 | 绿色 |
| 环境条件 | |
| 环境工作温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % 至 70 % 相对湿度 |
| 电气参数 | |
| 供电电压 | 12/24 VDC |
| 功耗 | < 1.2 瓦 |
| 最大控制电压 | 24 VDC |
| 每通道最大控制电流 | 4 安培（总电流 10 安培） |
| PWM 频率 | 833 赫兹 |
| 电压表量程 | 0–24 伏 |
| 电压表精度 | ±5% |
| 电流表量程 | 0–10 安培 |
| 电流表精度 | ±10% |
| 功率与电能计量 | 功率测量 |
| 无负载阈值 | 每通道 0.5 VA |
| 内置温度传感器 | 是 |
| 无线通信 | |
| Wi-Fi 协议 | 802.11 b/g/n |
| 射频频段 | 2401 – 2495 兆赫 |
| 最大射频功率 | < 20 dBm |
| 传输距离 | 室内最高 30 米 / 100 英尺，室外最高 50 米 / 160 英尺 （受本地环境影响） |
| 蓝牙 | |
| 协议版本 | 4.2 |
| 射频频段 | 2400 – 2483.5 兆赫 |
| 最大射频功率 | < 4 dBm |
| 传输距离 | 室内最高 10 米 / 33 英尺，室外最高 30 米 / 100 英尺 （受本地环境影响） |
| 微控制器 | |
| 处理器 | ESP-Shelly C38F |
| 时钟频率 | 160 兆赫 |
| 内存（RAM） | 400 KB |
| 闪存（Flash） | 4 MB |
| 固件功能 | |
| 定时任务数量 | 20 个 |
| Webhooks（URL 动作） | 20 个，每个支持最多 5 个 URL |
| 脚本支持 | 是 |
| MQTT 支持 | 是 |

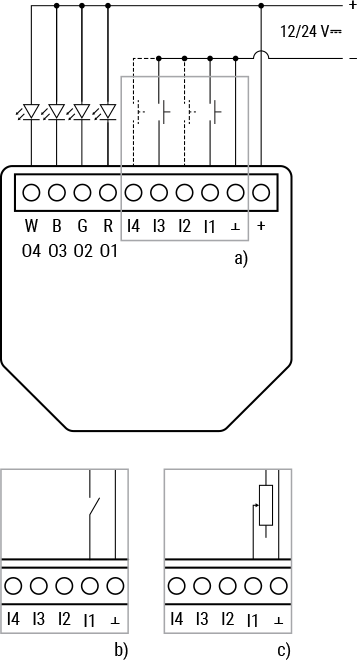

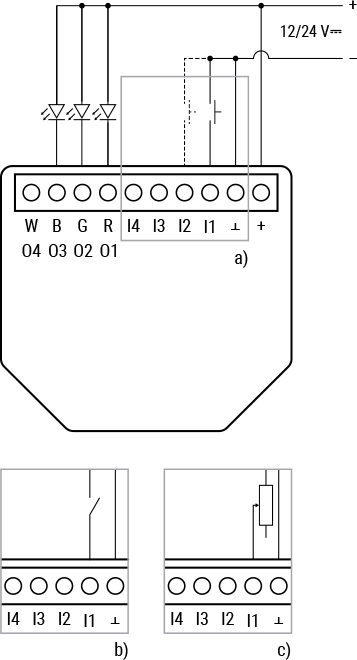

基础接线图
| 四路灯光模式 | RGBW 模式 | RGB 模式 |
|---|---|---|
 |  |  |
图例说明
| 端子 | 描述 | 导线 | 描述 |
|---|---|---|---|
+ | 12/24 VDC 正极端子 | + | 正极导线 |
⊥ | 12/24 VDC 负极端子 | - | 负极导线 |
I1, I2, I3, I4 | 用于灯光控制的开关/按钮/电位器输入端子 | ||
R, G, B | 红、绿、蓝通道输出（适用于 RGB 或 RGBW 模式） | ||
W | 白色通道输出（仅限 RGBW 模式） | ||
O1, O2, O3, O4 | 灯光输出端口（适用于四路灯光模式） |
故障排查
...
组件与 API 接口
合规与认证
- Shelly Plus RGBW PM 多语言欧盟符合性声明（2025-07-21）
- Shelly Plus RGBW PM 英国 PSTI ACT 合规声明
- Shelly Plus RGBW PM 澳洲/新西兰适用性证书
