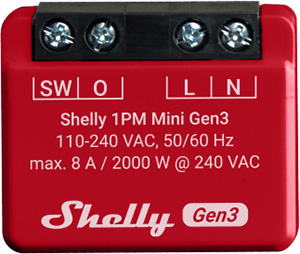

Shelly 1PM Mini Gen3
设备标识
- 设备名称： Shelly 1PM Mini Gen3
- 设备型号： S3SW-001P8EU
- 设备SSID： Shelly1PMMiniG3-XXXXXX
- BLE 模型 ID： 0x1016
简要说明
Shelly 1PM Mini Gen3 是一款紧凑型智能开关，内置功率测量功能，可通过手机、平板电脑、PC 或家庭自动化系统远程控制电器。该设备可在本地 Wi-Fi 网络中独立运行，也可与基于云的家庭自动化服务集成。此设备是 Shelly Plus 1PM Mini 的升级版，采用更先进的处理器和更大的内存，性能显著提升。
通过互联网连接，用户可随时随地访问、控制和监控设备。本设备专为安装在标准电气墙盒内、插座后方、开关后方或空间受限的位置而设计。
设备配备嵌入式网页界面，用于配置、监控和实时控制。
主要特性
- 带功率测量的智能开关： 作为智能开关使用，支持对连接设备进行实时功耗监测。
- 紧凑设计： 小巧外形，适用于空间狭小的安装环境，如标准墙盒、插座或开关背后。
- 远程控制： 支持通过智能手机、平板电脑、PC 或家庭自动化平台远程操作。
- 本地与云端运行： 可在本地网络独立工作，并可通过基于云的服务进行管理。
- 增强型处理器与内存： 升级硬件确保更快响应速度和更强的多任务处理能力。
- 远程访问： 只要设备连接到 Wi-Fi，即可从任何有互联网接入的位置实现完全远程访问和监控。
- 嵌入式 Web 界面： 内置网页界面，便于直观地管理和调整设备设置。
- BLE 网关： 作为蓝牙启用的 Shelly 设备与更广泛的 Shelly 生态系统之间的桥梁——接收 BLE 信号并转发至云端或本地非 BLE 设备。
- 物联网设备 Wi-Fi 范围扩展器： 接收、放大并重新广播信号，扩大 Wi-Fi 覆盖范围。
- 脚本支持： Shelly 脚本语言功能
- 广泛集成选项： 兼容第三方家庭系统，支持 HTTP API、MQTT(s)、Webhooks（HTTP/HTTPS）及 UDP。
- KNX 集成： 支持 KNXnet/IP 通信。
- 高级定时调度： 支持基于日期、时间、星期几、小时、分钟和秒的复杂自动化规则。
应用场景
- 家电控制： 远程自动控制灯光、风扇、加热器等设备。
- 电力监控： 实时跟踪能耗，识别低效设备并优化用电。
- 智能家居集成： 无缝融入智能家庭生态系统，创建自定义场景与定时任务。
- 能效优化： 利用功率数据检测高耗电设备，做出明智决策以减少能源浪费。
- 远程监控： 在离家时通过联网设备检查和管理连接设备。
- 空间受限安装： 特别适合物理空间有限的改造项目。
集成支持
Amazon Alexa 支持功能
是
Google Smart Home 支持属性
是
Samsung SmartThings 支持功能
是
简化内部原理图
设备电气接口
输入
- 一个接线端子上的开关/按钮输入
- 两个接线端子上的电源输入：N（零线）和 L（火线）
输出
- 一个带功率测量功能的继电器输出，接于接线端子上
连接方式
- Wi-Fi（802.11 b/g/n）
- 蓝牙 4.2
安全功能
- 过热保护
- 过压保护
- 过流保护
- 过功率保护
支持负载类型
- 阻性负载（白炽灯泡、加热元件）
- 容性负载（电容组、电子设备、电机启动电容）
- 感性负载（LED 驱动器、变压器、风扇、冰箱、空调）
用户界面
输入
- 一个控制按钮：
- 长按 5 秒：进入设备热点模式并开启蓝牙配对。
- 长按 10 秒：恢复出厂设置。
输出
- 单色 LED 指示灯，具有以下状态：
| 状态 | LED 行为 |
|---|---|
| 启用 AP，Wi-Fi 关闭 | 1 秒 ON / 1 秒 OFF |
| Wi-Fi 已启用，未连接 | 1 秒 ON / 3 秒 OFF |
| 已连接 Wi-Fi 网络 | 持续亮起 |
| 已启用云服务但未连接 | 1 秒 ON / 5 秒 OFF |
| 已连接 Shelly Cloud | 持续亮起 |
| 正在进行 OTA（空中升级） | 0.5 秒 ON / 0.5 秒 OFF |
| 按下并长按 5 秒 | 0.5 秒 ON / 0.5 秒 OFF |
| 按下并长按 10 秒 | 0.25 秒 ON / 0.25 秒 OFF |
注意： 状态优先级从上到下排列，高优先级状态会覆盖低优先级状态。
规格参数
| 类别 | 值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 29 × 34 × 16 ±0.5 mm / 1.34 × 1.11 × 0.63 ±0.02 in |
| 重量 | 18 ±1 g / 0.63 ±0.04 oz |
| 接线端子最大扭矩 | 0.4 Nm / 3.5 lbin |
| 导线截面积 | 0.2 – 2.5 mm² / 24 – 14 AWG（实心、绞合、线鼻端子） |
| 导线剥线长度 | 6 – 7 mm / 0.24 – 0.28 in |
| 安装方式 | 墙盒安装 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 红色：C-3%；M-100%；Y-70%；K-12% |
| 接线端子颜色 | 黑色 |
| 环境条件 | | | 环境工作温度 | -20 °C 至 40 °C / -5 °F 至 105 °F | | 湿度 | 30% – 70% RH | | 最大海拔高度 | 2000 m / 6562 ft |
| 电气参数 | | | 供电电压 | 110 – 240 VAC | | 继电器类型 | 常开触点，单极，微动触点 | | 功耗 | < 1.2 W | | 外部保护 | 断路器特性 B 或 C，额定电流 ≤10 A，分断能力 ≥6 kA，能量限制等级 3 |
| 输出电路额定值 | | | 最大切换电压 | 240 VAC | | 最大切换电流 | 8 A @ 240 VAC | | 最大切换功率 | 2000 W | | 功率测量 | 支持 | | 电压保护/切断 | 支持 | | 电流保护/切断 | 支持 | | 最大功率保护/切断 | 支持 |
| 传感器与仪表 | | | 内置温度传感器 | 支持 |
| 无线通信 | | | Wi-Fi | | | 协议 | 802.11 b/g/n | | 射频频段 | 2401 – 2495 MHz | | 最大射频功率 | < 20 dBm | | 传输距离 | 室内最高 30 米 / 100 英尺，室外最高 50 米 / 160 英尺
（受环境条件影响） |
| 蓝牙 | | | 协议 | 4.2 | | 射频频段 | 2400 – 2483.5 MHz | | 最大射频功率 | < 4 dBm | | 传输距离 | 室内最高 10 米 / 33 英尺，室外最高 30 米 / 100 英尺
（受环境条件影响） |
| 微控制器单元 | | | CPU | ESP-Shelly-C38F | | 闪存容量 | 8 MB |
| 固件功能 | | | 定时任务 | 20 个 | | Webhooks（URL 操作） | 总共 20 个，每个支持最多 5 个 URL | | 脚本支持 | 是 | | MQTT | 是 | | UDP | 是 | | 高级定时任务 | 是 | | KVS（键值存储） | 是 |

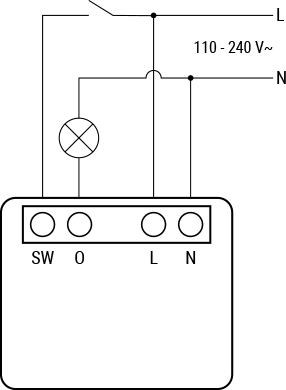

基础接线图
图例说明
接线端子
- SW：开关输入端子（控制输出 O）
- L：火线（110–240 VAC）
- O：负载电路输出端子
- N：零线
导线
- L：火线端子（110–240 V）
- N：零线端子
Shelly 智能控制
Shelly 网页用户界面
组件与 API
合规性文件
- Shelly 1PM Mini Gen3 多语言欧盟符合性声明（2025-07-22）
- Shelly Mini 1PM Gen3 英国 PSTI ACT 符合性声明
- Shelly Mini 1PM Gen3 x2 英国 PSTI ACT 符合性声明
- Shelly 1PM Mini Gen3 澳洲/新西兰适用性证书
合规档案：
