Shelly 2PM Gen4 ANZ
设备识别
- 设备名称： Shelly 2PM Gen4
- 设备型号： S4SW-002P16EU
- 设备SSID： Shelly2PMG4-XXXXXXXXXXXX
- BLE 模型 ID： 0x1032
简要说明
Shelly 2PM Gen4 ANZ 是一款小型 2 路智能开关，具备电力测量与遮盖控制功能，可通过手机、平板、电脑或家庭自动化系统远程控制电器。该设备可在本地 Wi-Fi 网络中独立运行，也可通过云家庭自动化服务进行操作。相比前代产品，本设备采用性能更强的处理器和更大的内存。该设备支持类似前代产品 Shelly 2PM Gen3 的罗马百叶窗（Venetian blinds）模式。
只要设备连接到路由器并接入互联网，用户即可在任何有网络连接的地方远程访问、控制和监控 Shelly 2PM Gen4 ANZ。
它可安装于标准电气墙盒内，适用于插座后方、开关背后或其他空间有限的位置。
该设备内置网页界面，可用于监控、控制及调整设置。其多协议无线 MCU 支持 Zigbee 与蓝牙连接，确保安全通信。
此设备兼容 Matter（默认设备配置为“开关”）。
主要特性
- 带电力测量的智能开关： 作为智能开关，同时具备测量用电量的功能，可实时监控所连电器的能耗。
- 紧凑设计： 小型化设计，适合安装于标准电气墙盒、插座后方、开关背后或其他空间受限区域。
- 远程控制： 可通过手机、平板、电脑或家庭自动化系统远程控制电器。
- 本地与云端控制： 可在本地 Wi-Fi 网络中独立工作，也可通过云端家庭自动化服务进行操作。
- 升级处理器： 配备更强大的处理器和 Zigbee 连接，提升整体性能。
- Zigbee 连接： 支持 Zigbee 功能，便于在设置过程中进行设备配对。
- 远程访问： 只要设备连接至路由器并接入互联网，即可从任意位置实现远程访问、控制和监控。
- 嵌入式网页界面： 提供嵌入式网页界面，用于监控、控制及设置调整。
- 蓝牙网关： 作为 Shelly BLU 设备与更广泛 Shelly 生态系统之间的桥梁。接收蓝牙信号，并将其发送至云端或本地其他非蓝牙设备。
- 物联网设备用 Zigbee 范围扩展器： 利用 Zigbee 中继功能，接收原始 Zigbee 信号，增强信号强度后向更大范围传输，扩展你的 Zigbee 网络覆盖。
- 物联网设备用 Wi-Fi 范围扩展器： 利用 Wi-Fi 中继功能，接收现有 Wi-Fi 信号，增强信号强度后向更大范围传输，扩展你的 Wi-Fi 网络覆盖。
- 脚本功能： Shelly 脚本语言功能
- 丰富的集成选项： 可与第三方家居系统集成，支持文档化的 HTTP API、MQTT(s)、HTTP/HTTPS Web Hooks、UDP。
- KNX： 支持 KNXnet/IP 通信 (文档)
- 定时任务： 支持设定复杂操作，在预设的时间窗口内执行。用户可按日期、一天中的具体时间、工作日、小时、分钟、秒等条件设定时间窗口。
- 虚拟组件： 虚拟动态组件
- 罗马百叶窗模式： 支持远程控制电动百叶窗、卷帘门、罗马帘、遮阳篷等设备。可测量连接设备的耗电量。建议仅使用带有电子或机械限位开关的电机。连接设备前，请务必正确设置电机限位开关。
应用场景
家庭自动化应用场景
两路电路独立控制
- 通过单个模块控制两个不同的照明回路或电器。
- 适用于双联墙开关（如客厅与走廊灯）。
- 可分别监控每一路通道的用电情况。
智能卷帘 / 百叶窗 / 窗帘控制
- 控制电动百叶窗、卷帘门或窗帘。
- 支持校准，实现精确的开/关/停定位。
- 支持罗马百叶窗叶片的倾斜调节。
- 可基于时间、太阳高度角或天气状况自动运行。
电器能耗监控
- 独立监控两台电器的用电量（例如咖啡机 + 烤面包机）。
- 当设备超过设定功率阈值时，可触发警报或执行特定动作。
浴室与厨房通风
- 通道 1：根据湿度自动控制浴室风扇。
- 通道 2：根据定时或温度触发控制镜面加热器或毛巾架。
商业 / 办公场景
会议室或区域照明
- 从一个位置自动控制两个相邻房间或区域的照明。
- 分别记录各区域用电量，用于能源审计。
展示或广告牌控制
- 通道 1：商铺招牌照明。
- 通道 2：促销显示屏电视或自助终端。
- 支持定时运行或运动触发运行。
窗帘遮蔽自动化
- 自动控制会议室或大堂内的百叶窗或遮阳帘。
- 可与环境光传感器或会议安排联动。
工业与设施应用
双电机控制
- 控制并监测两台低负载电机（如风机、阀门、水泵）。
- 可结合传感器，根据环境条件（如温度、水位）自动启停。
分路负载监控
- 监测同一电路上两个特定负载的用电情况。
- 适用于监控关键或备用设备（如路由器、调制解调器等）的用电量。
主要应用领域
- 住宅
- 多户单元（公寓、别墅、酒店等）
- 轻型商业（小型办公楼、小型零售店/餐厅/加油站等）
- 政府/市政机构
- 大学/学院
集成支持
- Amazon Alexa： 支持
- Google Smart Home： 支持
- Samsung SmartThings： 支持

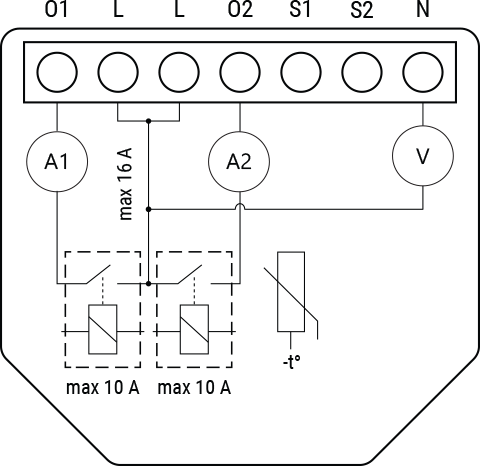

简化内部原理图
设备电气接口
输入端口
- 2 个螺丝端子开关/按钮输入：S1 和 S2
- 3 个电源输入螺丝端子：1 个 N（零线），2 个 L（火线）
输出端口
- 2 个带电力测量功能的继电器输出，通过螺丝端子连接
扩展接口
- Shelly 专用串行接口
⚠ 注意！ 当设备通电时，扩展接口存在高压！
连接方式
- Wi-Fi
- 蓝牙
- Zigbee
安全功能
- 过热保护
- 过压保护
- 过流保护
- 过功率保护
- 阻碍检测（遮盖模式）
- 安全开关（遮盖模式）
支持的负载类型
- 阻性负载（白炽灯泡、加热类电器）
- 容性负载（电容组、电子设备、电机启动电容）
- 带 RC 吸收电路的感性负载（LED 灯驱动器、变压器、风扇、冰箱、空调、洗衣机、烘干机）
用户界面
输入部分
- 一个（控制）按钮
- 长按 5 秒：启用设备热点（AP）和蓝牙连接
- 长按 10 秒：恢复出厂设置
- 快速按 5 次：将设备从 Matter（默认）切换至 Zigbee 模式。设备进入配对模式 3 分钟。请按照您的 Zigbee 家庭自动化系统的说明完成配对。
- 快速按 3 次：若错过上一次 3 分钟配对窗口，可重新启动配对模式 3 分钟。
输出指示
- 单色 LED 指示灯
- 启用 AP 且未连接 Wi-Fi：1 秒亮 / 1 秒灭
- 已启用 Wi-Fi 但未连接网络：1 秒亮 / 3 秒灭
- 已连接到 Wi-Fi 网络：持续常亮
- 已启用云服务但未连接：1 秒亮 / 5 秒灭
- 已连接至 Shelly 云服务：持续常亮
- 正在进行空中固件更新（OTA）：0.5 秒亮 / 0.5 秒灭
- 按住按钮 5 秒：0.5 秒亮 / 0.5 秒灭
- 按住按钮 10 秒：0.25 秒亮 / 0.25 秒灭
注：以上状态列表按初始状态开始，优先级由低到高。后续状态会覆盖前一状态。
规格参数
| 项目 | 参数 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 37×42×16 ±0.5 mm / 1.46×1.65×0.63 ±0.02 英寸 |
| 重量 | 30 克 / 1.06 盎 |
| 螺丝端子最大扭矩 | 0.4 牛·米 / 3.5 英寸·磅 |
| 导线截面积 | 0.5 至 4 平方毫米 / 20 至 11 AWG（实心、绞合线及压线端子） |
| 导线剥线长度 | 6 至 7 毫米 / 0.24 至 0.28 英寸 |
| 安装方式 | 壁装盒安装 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 黑色 |
| 端子颜色 | 灰色（鼠灰色） |
| 环境条件 | |
| 工作环境温度 | -20℃ 至 40℃ / -5℉ 至 105℉ |
| 湿度范围 | 30% 至 70% 相对湿度 |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气参数 | |
| 供电电压 | 110 - 240 V~ ±10% |
| 功耗 | < 1.4 瓦 |
| 外部保护装置 | B 或 C 型脱扣特性，最大额定电流 16A，最小分断能力 6kA，能量限制等级 3 |
| 输出电路额定值 | |
| 最大开关电压 | 240 V~ |
| 最大交流开关电流 | 每通道 10 A，总计 16 A，峰值总电流 18 A |
| 传感器与仪表 | |
| 交流电压表 | 支持 |
| 交流电流表 | 支持 |
| 内置温度传感器 | 支持 |
| 无线通信 | |
| Wi-Fi | |
| 协议 | 802.11 b/g/n/ax |
| 射频频段 | 2412 - 2472 MHz |
| 最大射频功率 | < 20 dBm |
| 有效距离 | 室内最高 30 米 / 100 英尺，室外最高 50 米 / 160 英尺（受当地环境影响） |
| 蓝牙 | |
| 协议 | 5.0 |
| 射频频段 | 2402 - 2480 MHz |
| 最大射频功率 | < 4 dBm |
| 有效距离 | 室内最高 10 米 / 33 英尺，室外最高 30 米 / 100 英尺（受当地环境影响） |
| Zigbee | |
| 协议 | 802.15.4 |
| 射频频段 | 2400 至 2483.5 MHz |
| 最大射频功率 | < 20 dBm |
| 有效距离 | 室内最高 100 米 / 328 英尺，室外最高 300 米 / 984 英尺（受当地环境影响） |
| 微控制器 | |
| 处理器 | ESP-Shelly-C68F |
| 闪存容量 | 8MB |
| 固件功能 | |
| 定时任务数量 | 20 个 |
| Webhooks（URL 操作） | 20 个，每个支持最多 5 个 URL |
| 脚本支持 | 支持 |
| MQTT 支持 | 支持 |
基础接线图

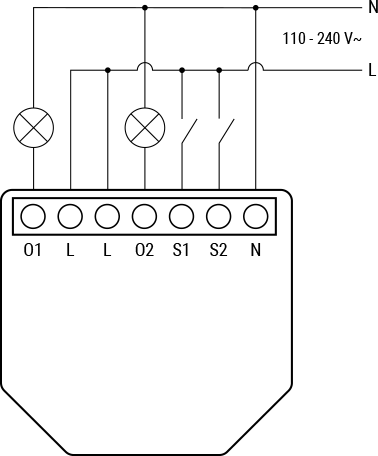

双通道开关模式，交流电源供电

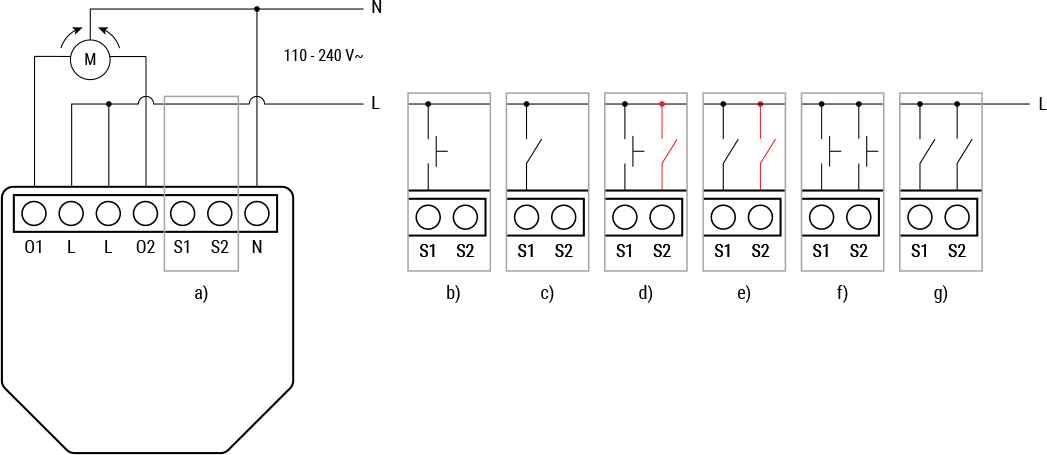

遮盖模式
图例说明
| 端子 | 描述 | 线缆 | 描述 |
|---|---|---|---|
| O1, O2 | 负载电路输出端子 | N | 零线 |
| L | 火线端子（110–240 V~） | L | 火线（110–240 V~） |
| N | 零线端子 | ||
| S1, S2 | 开关输入端子 |
组件与 API
打印版用户指南
Shelly 2PM Gen4 ANZ 多语言打印版用户与安全指南
