Shelly Pro Dimmer 1PM
设备识别信息
- 设备名称： Shelly Pro Dimmer 1PM
- 设备型号： SPDM-001PE01EU
- 设备SSID： ShellyProDM1PM-XXXXXXXXXXXX
- 设备蓝牙ID： 0x200D
简要描述
Shelly Pro Dimmer 1PM 是一款可安装在导轨上的单通道智能调光器。它可在本地 Wi-Fi 网络中独立运行，也可通过基于云的家庭自动化服务进行管理。只要连接到 Wi-Fi 路由器，即可随时随地通过互联网远程访问、控制和监控该设备。设备内置网页界面，用于实时监控、控制和配置。
主要功能
- 支持导轨安装
- 自动调光校准：确保在整个调光范围内实现平滑调光
- 开关/按钮输入模式：可通过墙壁开关或按钮灵活控制
- 单键/双键调光控制：支持任意墙壁开关配置下的完整功能
- 夜间模式：可在夜间设定特定亮度水平
- 最小/最大亮度调节：可调整调光范围以实现更精确的控制
- 按钮渐变速率：控制按住按钮时输出亮度变化的速度
- 过渡时间：设置从 0% 到 100% 调光所需的时间
- 安全保护：具备过流、过压及过载保护功能
- 每周定时计划：支持每日例行任务，包括亮度、过渡时间和信号翻转设置
- 自动开关定时器：可启用自动通断定时调度
- 本地自动化：可在本地 Wi-Fi 网络内创建自动化场景
- Webhooks：轻量级事件驱动通信，可与其他设备联动
- BLE 网关：实现蓝牙（BLE）与 Wi-Fi 设备之间的通信
- Wi-Fi 范围扩展器：重传 Wi-Fi 信号以扩大覆盖范围
- 脚本支持：通过脚本实现自定义自动化
- 兼容性高：与第三方家庭自动化系统高度兼容
- 无需网关：可通过 Shelly Smart Control 或第三方平台本地或远程使用
应用场景
- 控制可调光灯具（110–240 V）的亮度，营造理想的照明环境
- 创建智能定时计划，全天自动调节灯光亮度
- 在保留原有开关的前提下对现有照明系统进行升级改造
- 使用智能定时计划同步灯光与日出日落时间
- 启用夜间模式，在夜间降低亮度
- 与第三方平台（如 Home Assistant、Google Home、Alexa、SmartThings）集成
- 通过单次或双次按键操作实现灯光调亮/调暗
- 监控并测量所连灯具的功耗，实现能源管理
- 在专业导轨安装环境中实现精准、可定制的照明控制
集成支持
亚马逊 Alexa 支持功能
Google Smart Home 支持属性
三星 SmartThings 支持功能
简化内部电路图
设备电气接口
输入端口
- 两个螺丝端子上的开关/按钮输入：SW1、SW2
- 两个电源输入螺丝端子：L（火线）、N（零线）
输出端口
- 一个输出端口：O
以太网端口
- 1 个 RJ45 接口
⚠️ 注意！ 仅在设备断电时插拔网线。连接或断开过程中，请避免金属部件接触用户可触及区域。
扩展接口
- Shelly 专有串行接口
⚠️ 注意！ 设备通电时，扩展接口上存在高压——请谨慎操作。
连接方式
- 以太网
- Wi-Fi
- 蓝牙
安全特性
- 过热保护
- 过压保护
- 过流保护
- 过载保护
支持的负载类型
- 可调光 LED 灯泡：最高 200 W
- 白炽灯泡：最高 200 W
- 卤素灯泡：最高 200 W
- 低压白炽灯配铁芯变压器：最高 200 VA
- 可调光电子变压器：最高 200 W
用户界面
输入部分
- 一个（复位）按钮：
- 长按 5 秒 → 启用设备热点和蓝牙连接
- 长按 10 秒 → 恢复出厂设置
输出指示灯
- 电源（红色）： 当电源接入时亮起
- Wi-Fi（颜色变化）：
- 蓝色：处于热点（AP）模式
- 红色：处于客户端（STA）模式但未连接到 Wi-Fi
- 黄色：处于客户端（STA）模式且已连接到 Wi-Fi，但未连接至 Shelly 云
- 绿色：处于客户端（STA）模式且已连接到 Wi-Fi 和 Shelly 云
- 红蓝交替闪烁：正在进行固件升级
- LAN（绿色）： 当以太网连接成功时亮起
- 输出（红色）： 当输出处于活动状态时亮起
规格参数
| 项目 | 参数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 94 × 19 × 69 毫米 / 3.70 × 0.75 × 2.71 英寸 |
| 重量 | 75 克 / 2.7 盎司 |
| 螺丝端子最大扭矩 | 0.4 牛·米 / 3.54 磅·英寸 |
| 导线截面积 | 0.5 至 2.5 平方毫米 / 20 至 14 AWG（绿色端子） 0.5 至 1.5 平方毫米 / 20 至 16 AWG（蓝色端子） （适用于实心、绞合及护套端子） |
| 导线剥线长度 | 6 至 7 毫米 / 0.24 至 0.28 英寸（绿色端子） 5 至 6 毫米 / 0.20 至 0.24 英寸（蓝色端子） |
| 安装方式 | 导轨安装 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 青绿色 |
| 环境条件 | |
| 工作环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30% 至 70% 相对湿度 |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气参数 | |
| 供电电压 | 110 – 240 V~ 50/60 Hz |
| 功耗 | < 2 瓦 |
| 外部保护 | 10 安培，脱扣特性为 B 或 C， 分断能力 6 千安， 限能等级 3 |
| 调光类型 | 尾随边缘（Trailing edge） |
| 输出电路额定值 | |
| 最大输出功率 | 200 瓦 |
| 传感器与计量仪表 | |
| 交流电压表 | 支持 |
| 交流电流表 | 支持 |
| 功率与电能计量 | 支持 |
| 内置温度传感器 | 支持 |
| 无线通信 | |
| Wi-Fi | |
| 协议 | 802.11 b/g/n |
| 射频频段 | 2401 – 2483 兆赫 |
| 最大射频功率 | < 20 dBm |
| 传输距离 | 室内最远约 30 米 / 100 英尺，室外最远约 50 米 / 160 英尺 （受当地环境影响） |
| 蓝牙 | |
| 协议 | 4.2 |
| 射频频段 | 2400 – 2483.5 兆赫 |
| 最大射频功率 | < 4 dBm |
| 传输距离 | 室内最远约 10 米 / 33 英尺，室外最远约 30 米 / 100 英尺 （受当地环境影响） |
| 微控制器单元 | |
| 处理器 | ESP32-D0WDQ6 |
| 闪存 | 8 MB |
| 固件功能 | |
| 定时计划数量 | 20 个 |
| Webhooks（URL 操作） | 20 个，每个支持最多 5 个 URL |
| 脚本支持 | 支持 |
| MQTT 支持 | 支持 |

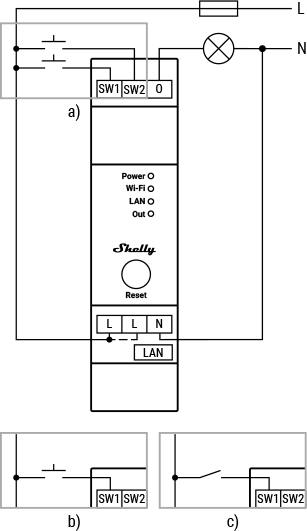

基础接线图
图例说明
| 端子标识 | 描述 | 线缆 | 描述 |
|---|---|---|---|
| SW1, SW2 | 控制输出端口 O 的开关/按钮输入端子 | L | 火线（110–240 V） |
| O | 负载电路输出端子 | N | 零线 |
| L | 火线（110–240 V）输入端子 | ||
| N | 零线输入端子 | ||
| LAN | 局域网 RJ45 接口 |
故障排查指南
- 确认工作电压与电网供电正常：使用错误电压可能导致设备异常。
- 确保供电正常：检查电缆、插座及设备指示灯状态。
- 检查电源质量：电压波动或尖峰可能影响性能；建议使用浪涌保护器或稳压器。
- 检查接线是否牢固：确保所有导线均已正确固定并插入到位。
- 检查物理组件：查看是否存在损坏或过热迹象。
- 监控环境因素：温度和湿度可能影响设备运行。
- 确认负载兼容性：确保所接负载在支持类型和容量范围内。
- 验证网络连接：确认网络设置无误；必要时重启路由器。
- 确认系统兼容性：确保整个生态系统中的软硬件相互兼容。
- 复查设备设置：再次核对配置是否符合预期用途。
- 重启设备：断电重启可解决临时故障。
- 更新固件/软件：检查是否有更新版本，以修复已知问题并提升性能。
以上为通用排查步骤。若问题持续存在，请联系 Shelly 技术支持。
Shelly Smart Control
组件与 API
合规声明
- Shelly Pro Dimmer 1PM 多语言欧盟合规声明（2025-07-22）
- Shelly Pro Dimmer 1PM 英国 PSTI ACT 合规声明
- Shelly Pro Dimmer 1PM & 2PM 澳洲/新西兰适用性认证证书
打印版用户手册
安装指南
