设备识别
- 设备名称： Shelly 壁挂显示屏
- 设备型号： SAWD1
简要描述

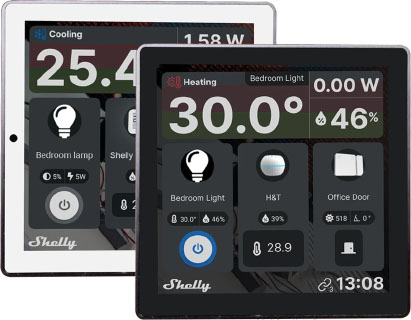

Shelly 壁挂显示屏（设备）是一款智能家庭控制面板，配备 4 英寸彩色显示屏和负载电路开关功能。
主要特性
- 触控式 4 英寸彩色显示屏
- 操作简便，支持自定义主页界面
- 内置继电器，用于电器控制
- 内置温度、湿度和光线传感器
- 可通过 Shelly Smart Control 账户监控房间内所有设备的用电情况
主要应用场景
- 住宅
- 多住户单元（公寓、联排别墅、酒店等）
- 轻型商业场所（小型办公楼、小型零售店/餐厅/加油站等）
- 政府及市政机构
- 大学/学院
集成支持
无

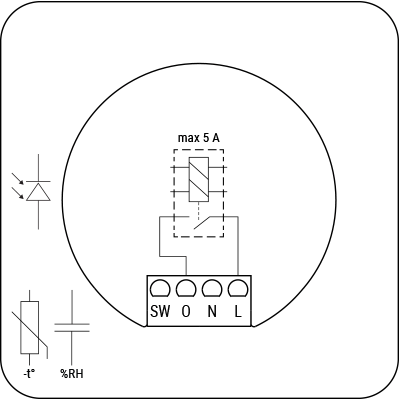

简化内部原理图
设备电气接口
输入
- 1 个螺丝端子接线的开关/按钮输入
- 2 个螺丝端子接线的电源输入：零线（N）和火线（L）
输出
- 1 个继电器输出
连接方式
- Wi-Fi
- 蓝牙
安全功能
无
支持的负载类型
- 电阻性负载（白炽灯、加热设备）
- 容性负载（电容组、电子设备、电机启动电容）
- 带 RC 吸收电路的电感性负载（LED 灯驱动器、变压器、风扇、冰箱、空调、洗衣机、干衣机）
用户界面
带有完全可自定义布局的触控式 4 英寸彩色显示屏，支持以下指示功能：
规格参数
| 项目 | 参数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深）： | 85×85×30 毫米 / 3.35×3.35×1.18 英寸 |
| 重量： | 180 克 / 6.35 盎司 |
| 螺丝端子最大扭力： | 0.4 牛·米 / 4.43 磅·英寸 |
| 导线截面积： | 0.5 至 2.5 平方毫米 / 20 至 14 AWG（单股、多股及压接端帽） |
| 导线剥线长度： | 6 至 7 毫米 / 0.24 至 0.28 英寸 |
| 安装方式： | 墙装底盒 |
| 外壳材质： | 塑料、铝、玻璃 |
| 外壳颜色： | 黑色或白色 |
| 环境条件 | |
| 工作环境温度： | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度范围： | 30 % 至 70 % 相对湿度 |
| 最大海拔高度： | 2000 米 / 6562 英尺 |
| 电气参数 | |
| 供电电压： | 230 VAC，50/60 Hz |
| 功耗： | < 1 瓦 |
| 输出电路额定值 | |
| 最大切换电压： | 230 VAC |
| 最大切换电流： | 5 安培 |
| 传感器与仪表 | |
| 内部温度传感器： | 无 |
| 环境温度传感器： | 有 |
| 湿度传感器： | 有 |
| 光线传感器： | 有 |
| 无线通信 | |
| Wi-Fi | |
| 协议： | 802.11 b/g/n |
| 射频频段： | 2401 - 2495 MHz |
| 最大射频功率： | < 20 dBm |
| 通信范围： | 室内最高 30 米 / 100 英尺，室外最高 50 米 / 160 英尺 （具体取决于本地环境） |
| 蓝牙 | |
| 协议： | 4.2 |
| 射频频段： | 2400 - 2483.5 MHz |
| 最大射频功率： | < 4 dBm |
| 通信范围： | 室内最高 10 米 / 33 英尺，室外最高 30 米 / 100 英尺 （具体取决于本地环境） |
| 微控制器 | |
| 处理器（CPU）： | MTK6580 |
| 内存（RAM）： | 1 GB |
| 存储（Flash）： | 8 GB |
| 固件功能 | |
| 定时任务： | 20 个 |
| Webhooks（URL 指令）： | 20 个，每个支持 2 个 URL... |
| 脚本支持： | 不支持 |
| MQTT 支持： | 是 |

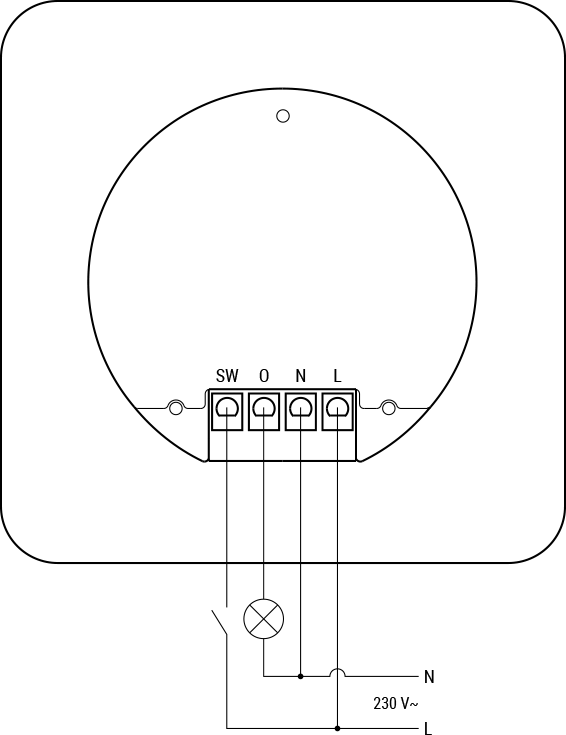

基础接线图
图例说明
| 接线端子 | 描述 | 线缆 | 描述 |
|---|---|---|---|
| SW | 开关输入端子 | N | 零线 |
| O | 输出端子 | L | 火线（230 VAC，50/60 Hz） |
| N | 零线端子 | ||
| L | 火线端子（230 VAC，50/60 Hz） |
