设备识别
- 设备名称： Shelly BLU TRV
- 设备型号： SBTR-001AEU
- 设备蓝牙 ID： 0x0008
简要说明

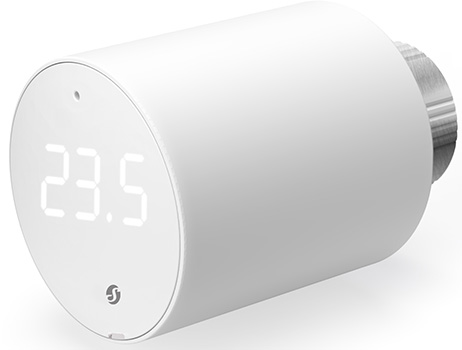

Shelly BLU TRV 是一款具备蓝牙连接功能的智能恒温阀头，可通过调节流经暖气片的热水流量来控制房间温度。您可随时通过旋转旋钮左右转动，或使用手机、平板电脑或电脑进行温度调节。该设备还可根据自定义的每周时间表自动维持室温。设备由两节 AA 型 1.5 V 电池供电。
高级设置与安装
主要功能
- 蓝牙
- 2 × 1.5 V AA 电池（已包含）
- 精确温度控制
- 快速升温模式（Boost 模式）
- 智能定时调度
- 支持外接传感器（兼容 Shelly BLU H&T、BLU H&T ZB、BLU H&T Display ZB、Shelly BLU 门窗传感器 —— 通过 BLU Gateway Gen3 连接）
- 与大多数智能家居系统集成
- 需要配备 BLU Gateway Gen3
应用场景
- 远程温度控制： 确保您回家时室内温暖，并在无人居住时避免不必要的加热以节省能源。
- 节能智能定时： 在云端应用程序中设置智能运行计划，优化供暖并降低能源成本。
- 快速加热模式： 可通过旋转编码器本地启动，或通过云端远程激活。此模式将阀门完全打开，迅速达到舒适温度。
- 逐房间独立控温： 分别管理每个房间的温度，实现个性化舒适体验和更高的能源效率。
- 自适应学习实现个性化供暖： 利用外部传感器（如 Shelly BLU H&T、Shelly BLU 门窗传感器）的数据优化供暖策略。
连接方式
- 低功耗蓝牙（BLE）
用户界面
输入操作
用户（重置）按钮
- 按一次 → 激活蓝牙配对模式
- 连续按三次 → 激活 Zigbee 网络关联
- 长按 30 秒 → 恢复出厂设置
- 快速连按五次 → 激活“查找与绑定”功能
旋转旋钮
- 向左或向右至少旋转一步 → 激活 LED 显示
- 快速短促旋转：小于 10 步逆时针 → 顺时针 → 逆时针 → 顺时针（从任意方向开始）→ 进入 TRV 用户菜单（默认显示电池电量）
- 向右旋转 4 步 → 激活蓝牙配对模式（持续 30 秒）
- 向右旋转 5 步 → 激活 Zigbee 网络关联（持续 30 秒）
- 向右旋转 1 步 → 温度升高 0.1 °C
- 向左旋转 1 步 → 温度降低 0.1 °C
- 快速连续向右旋转超过 10 步 → 开启 Boost 模式
- 快速连续向左旋转超过 10 步 → 关闭 Boost 模式
输出显示
三位七段数码管 LED 显示屏
安装状态
阀头未安装在底座上
校准状态
校准进行中
校准成功
校准失败
设定温度
温度设定中
确认设定温度
Boost 模式
Boost 模式开启
Boost 模式关闭
电池电量
0–25%
25–50%
50–75%
75–100%
电池电量过低，请更换电池。
配对与关联
蓝牙配对中（持续 30 秒）
已配对的 BLE 设备数量
无已配对的 BLE 设备
配对/关联成功
配对/关联失败
Zigbee 网络关联中（持续 30 秒）
Zigbee 网络状态
Zigbee 网络状态 —— 已关联
Zigbee 识别中
用户菜单
- 电池电量（默认入口）
- 已配对的蓝牙设备数量（向右旋转 1 步）
- Zigbee 网络状态（向右旋转 2 步）
错误数量（向右旋转 3 步）- 蓝牙配对（向右旋转 4 步）
- Zigbee 配对/关联（向右旋转 5 步）
提示退出用户菜单（向右旋转 6 步）
固件更新
无线升级正在进行
错误提示
无错误- 错误数量
校准错误
电压或电流输出不足。请更换电池。
支持的阀门类型
无需适配器
- M30 × 1.5
使用随附适配器
- Danfos
- RA
- RAV
- RAVL
- Caleffi
- Giacomini
- M28 × 1.5
- Sam
- Slovarm
- Comap
- Markardys
- TA
- Herz
- MMA
- Remagg
- Pont a Mousson
使用第三方适配器
- Gampper（27 mm 外螺纹 + 内螺纹 M22）
- Glacomini
- Ista
- Meges（M38 × 1.5）
- Ondal（M38 × 1.5）
- Oventrop（M30 × 1.0，带 4 个凸台）
- Rossweiner（M33 × 2.0）
- Vallant（30.5 mm）
查看完整兼容阀门列表：
Shelly-TRV-Valves-compatibility-list-new.pdf
简化内部电路图
规格参数
| 项目 | 参数 |
|---|---|
| 物理特性 | |
| 尺寸（高×直径） | 78 × Ø54 mm / 3.07 × Ø2.13 in |
| 重量 | 107 g / 3.77 oz |
| 安装方式 | M30 / 15 |
| 安装环材质 | 镍镀黄铜 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 白色 |
| 环境条件 | |
| 环境工作温度 | -20℃ 至 +60℃ / 68℉ 至 140℉ |
| 湿度 | 25% 至 80% RH |
| 污染等级 | 2 |
| 电气性能 | |
| 电源供应 | 2× AA，1.5 V（已包含） |
| 电池预计寿命 | 最多 2 年 |
| 传感器与仪表 | |
| 温度传感器 | 支持 |
| 无线通信 | |
| 蓝牙 | |
| 协议 | BLE 5 |
| 射频频段 | 2402 – 2480 MHz |
| 最大射频功率 | < 8 dBm |
| 通信范围 | 室内最高 10 米 / 室外最高 30 米（取决于环境条件） |
| Zigbee | |
| 协议 | IEEE 802.15.4 |
| 射频频段 | 2405 至 2480 MHz |
| 最大射频功率 | < 8 dBm |
| 通信范围 | 室内最高 10 米 / 室外最高 30 米（取决于环境条件） |
| 固件功能 | |
| 定时计划 | 支持 |
| 加密方式 | AES（CCM 模式） |
常见问题解答
何时应启用地暖模式？
- A1：当设备未安装在暖气片上，而是用于控制地暖系统时。
- A2：当房间过大，仅靠暖气片无法均匀散热时。
- A3：当暖气片周围空气流通不畅时。
何时不应启用地暖模式？
- A1：当外部传感器读数不可靠时。
- A2：当需要精确控制温度时。
故障排除
| 问题 | 可能原因 | 解决方案 |
|---|---|---|
| Shelly BLU TRV 显示明显错误的温度读数 | 设备期望接收外部传感器数据，但未回退到自身测量值 | 执行无参数的外部温度命令：http://<gateway_ip>/rpc/blutrv.call?id=<TRV_ID>&method=Trv.SetExternalTemperature¶ms={"id":0} |
| Shelly BLU TRV 在固件更新期间无响应 | 更新失败导致设备进入 Bootloader 模式 | 使用 Shelly Debug BLE Devices 应用程序手动更新： 1. 打开应用。 2. 按住重置按钮。 3. 插入新电池并关闭电池仓 —— 设备将在约 40 秒内出现在应用中。 4. 选择设备。 5. 开始 OTA 升级。 ✅ 建议： 使用安卓手机；使用全新电池；从蓝牙设置中移除设备（“忘记此设备”）。 |
| 设备显示温度高于目标值但阀门仍保持开启 | 地暖模式未启用；设备基于外部传感器数据修正内部温度 | 此为正常行为。如需设备完全依赖外部传感器数据，请启用 地暖模式。 |
| 因突然降温导致阀门提前开启 | 属于正常算法行为 | 此为预期表现，无需干预。 |
| 暖气片加热不均 | 设备读取的温度低于预期 | 对暖气片进行排气，确保水流畅通。 |
| 地暖模式已启用但无更新的传感器数据 | 网关距离过远 | 将网关移近以改善通信质量。 |
更改 power_save 标志后温度上升 | 固件版本 ≥1.2.0 会重置温度调整 | 设备将自动适应并逐步重新校准。 |
| 阀门即使在最低温度下也无法完全关闭 | 活塞长度略短于所需 | 在黑色活塞顶部附加一个小型金属圆片（约等于 1 欧元硬币大小），以延长行程。 |
| 设备无法读取外部传感器数据 | 未启用地暖功能 | 启用地暖功能： 1. 登录 Shelly Smart Control 应用或 Gateway Gen3 网页界面。 2. 选择该 TRV。 3. 进入 设置 > TRV 行为。 4. 启用 地暖模式。 |
阀门显示为开启状态，尽管显示 Boost Off | Boost Off 信息仅在逆时针旋转超过 10 步后出现 | 要关闭阀门，请顺时针旋转旋钮少于 10 步以降低目标温度。 |
| 校准失败提示“电流不足”或“电池电量低” | 电池电压/电流不足 | 更换电池。当阀头安装到底座上时，校准将自动开始。 |
*CW – 顺时针
*CCW – 逆时针
若问题仍未解决，请加入我们的 Shelly 支持小组（英文） 或联系 support@shelly.cloud。
