设备识别

  • 设备型号:Wave 1PM
  • AU 型号 / 订购代码:QNSW-001P16AU
  • Z-Wave 产品类型 ID:0x0002
  • Z-Wave 产品 ID:0x0084
  • Z-Wave 制造商:Shelly Europe Ltd.
  • Z-Wave 制造商 ID:0x0460

术语说明

  • 设备:本文档中,“设备”指本指南涵盖的 Shelly Qubino 产品。
  • 网关:Z-Wave® 网关(也称作 Z-Wave® 控制器、中枢或主控制器),作为 Z-Wave® 智能家居网络的中心枢纽。本文档中统称为“网关”。
  • S 按钮:位于 Z-Wave® 设备上的服务按钮,用于执行包含/排除、恢复出厂设置等操作。本文档中统称为“S 按钮”。

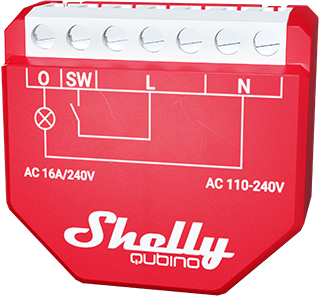

简要描述

Shelly Wave 1PM 是一款单通道设备,可控制一个电气负载的通断状态(例如灯泡、吊扇、红外加热器)。同时具备测量连接设备功耗的功能。兼容开关(默认)和按钮两种输入方式。

当开关连接至输入端子 SW(SW1)时

若将 SW(SW1)配置为开关(默认模式),每次切换将使输出状态 O(O1)反转——即:开启 → 关闭 → 开启 → 以此类推。

  • 仅切换一次开关位置
    • 将输出状态 O(O1)切换到相反状态。
    • 向组 2 和组 3 中关联的设备发送命令(详见 Z-Wave 关联)。

主要应用场景

  • 住宅
  • 多住户单元(公寓、联排别墅、酒店等)
  • 轻型商业(小型办公室、零售店、餐厅、加油站等)
  • 政府/市政机构
  • 大学/学院

兼容集成

Shelly Wave 系列设备基于 Z-Wave 技术,是全球领先的智能家居解决方案。

这意味着它们可与所有 经过认证 的支持 Z-Wave 协议的网关协同工作。我们定期在多种 Z-Wave 网关上测试兼容性,以确保功能完整。


简化内部原理图

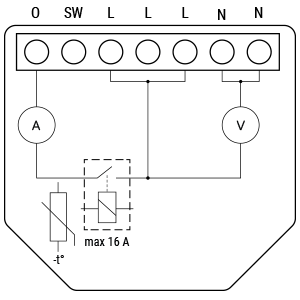

Shelly Plus 1PM 内部原理图


设备电气接口

输入

  • 1 个螺丝端子接线的开关/按钮输入
  • 5 个螺丝端子接线的电源输入:2 个 × N,3 个 × L

输出

  • 1 个带功率测量功能的继电器输出,通过螺丝端子连接

连接方式

Z-Wave:非安全(无加密)、S0 安全、S2 未认证安全、S2 已认证安全


安全特性

过热保护

  • 自动关闭继电器
  • 向网关发送 通知报告(“检测到过热”)
  • LED 根据报警模式闪烁(见下文 LED 指示表)

复位触发条件:断电重启、短按 S 按钮,或按下任意连接至 SW(SW1、SW2 等)的开关/按钮

注意:过热保护始终启用,无法禁用。
详情请参阅 Z-Wave 通知命令类

过流保护

当电流超过 16A + 10%(最大切换电流 +10%)并持续超过 5 秒,设备将:

  • 切断继电器
  • 发送 通知报告(“检测到过流”)
  • 相应地闪烁 LED

复位触发条件:同上 —— 断电重启、按下 S 按钮、或操作任一开关/按钮

注意:过流保护始终启用,无法禁用。
详情请参阅 Z-Wave 通知命令类


支持的负载类型

  • 阻性负载(白炽灯、加热设备)
  • 容性负载(电容组、电子设备、电机启动电容)
  • 带 RC 阻容吸收电路的感性负载(LED 驱动器、变压器、风扇、冰箱、空调)

用户界面

S 按钮与工作模式

  1. 正常模式
  2. 设置进行中模式
  3. 设置模式(需按 S 按钮)
    • 执行包含/排除、恢复出厂设置等操作所需模式。
    • 有时间限制;完成后自动返回正常模式。

进入设置模式:

  • 快速按住 S 按钮,直至 LED 变为稳定的蓝色。
  • 再次快速点击可循环浏览菜单选项(无限循环)。
  • 菜单状态在 10 秒后超时 → 自动返回正常模式。

S 按钮功能

  • 手动将设备添加至 Z-Wave 网络(包含
  • 手动从 Z-Wave 网络移除设备(排除
  • 执行 恢复出厂设置

LED 指示信号

点击展开:

点击查看 LED 指示信号

正常模式

  • 已移除/排除

    • 在断电重启或按下 S 按钮后,持续 10 分钟内 蓝色闪烁(模式 1)
      Mode1-Blue
  • 已添加/包含

    • 在断电重启或按下 S 按钮后,持续 10 分钟内 绿色闪烁(模式 1)
      Mode1-Green

设置进行中

  • 恢复出厂设置并重启
    • 稳定绿色(约 1 秒),随后蓝红交替闪烁(0.1 秒开/关)约 2 秒
  • 添加/移除过程中
    • 模式 2 下 蓝色闪烁
      Mode2Blue
  • 固件 OTA 升级中
    • 模式 2 下 蓝红交替闪烁
      Mode2BlueRed
  • 电源供应检查(230V AC / 24V DC)
    • 模式 5 下 蓝红交替闪烁
      Mode5BlueRed

设置模式(按 S 按钮)

  • 菜单已选中(添加/移除):稳定 蓝色,持续最多 10 秒
  • 添加/移除过程期间:模式 3 下 蓝色闪烁
    Mode3Blue
  • 菜单已选中(恢复出厂设置):稳定 红色,持续最多 10 秒
  • 恢复出厂设置过程期间:模式 3 下 红色闪烁
    Mode3Red

报警模式

  • 检测到过流
    • 模式 4 下 红色闪烁:1 次(0.2 秒开/关),2 秒关闭 → 重复
      AlarmMode1
  • 检测到过热
    • 模式 4 下 红色闪烁:2 次(0.2 秒开/关),2 秒关闭 → 重复
      AlarmMode2
  • 电源故障
    • 模式 4 下 红色闪烁:3 次(0.2 秒开/关),2 秒关闭 → 重复
      AlarmMode3

LED 闪烁模式

模式描述
模式 10.5 秒开 / 2 秒关
模式 20.5 秒开 / 0.5 秒关
模式 30.1 秒开 / 0.1 秒关
模式 4(1–6 次) 0.2 秒开/关 + 2 秒关
模式 50.2 秒蓝亮 / 0.2 秒红亮

规格参数

参数数值
供电电压110–240 V AC,50/60 Hz
功耗< 0.3 W
功率测量(瓦特)支持
最大交流切换电压240 V
最大交流切换电流16 A
过热保护支持
过载保护支持
通信范围室内最大 40 米(131 英尺),受环境影响
Z-Wave® 中继器支持
处理器Z-Wave® S800
Z-Wave® 频率波段919.8 MHz
最大射频功率< 25 mW
尺寸(高 × 宽 × 深)37 × 42 × 16 ±0.5 毫米(1.46 × 1.65 × 0.63 ±0.02 英寸)
重量27 克 / 0.95 盎
安装方式壁挂式插座盒
螺丝端子扭矩0.4 牛·米 / 3.5 英寸·磅
导线截面积0.5 – 1.5 毫米² / 20 – 16 AWG
剥线长度5 – 6 毫米 / 0.20 – 0.24 英寸
外壳材质塑料
颜色红色
环境温度-20°C 至 40°C(-5°F 至 105°F)
湿度30% 至 70% RH
最大海拔2000 米 / 6562 英尺

基础接线图

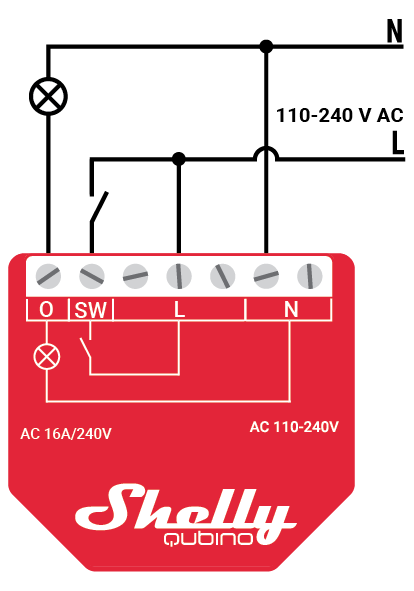

接线图 1

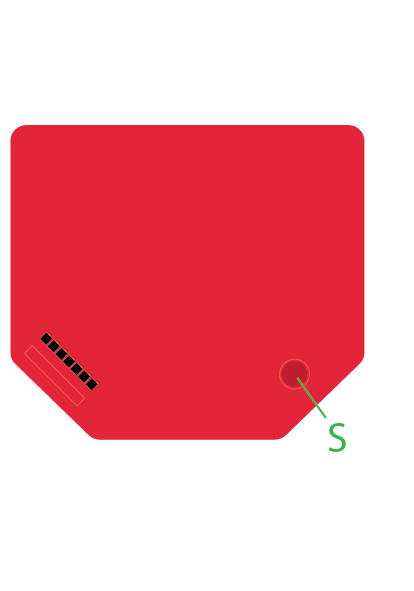

接线图 2


图例

端子功能电线功能
N中性端子N中性线
L火线端子(110–240 V AC)L火线(110–240 VAC)
SW开关/按钮输入端子(控制输出 O)
O负载电路输出端子

关于 Z-Wave®

将设备添加至 Z-Wave® 网络(包含)

注意! 若设备成功添加或移除,所有输出端口(O、O1 等)会短暂通断一次(1 秒开,1 秒关)。

重要提示:进行 安全 2(S2)包含 时,请输入设备标签(设备及包装内)上的 PIN 码(5 个下划线数字)。请妥善保管该标签。

SmartStart 包含

  1. 使用支持 SmartStart 的网关扫描设备上的二维码。
  2. 接通设备电源。
  3. 确认蓝色 LED 正在 模式 1 下闪烁 → 表示尚未添加。
  4. 设备将在数秒内自动完成添加。
  5. 添加过程中,蓝色 LED 在 模式 2 下闪烁。
  6. 成功后,绿色 LED 在 模式 1 下闪烁。

使用 S 按钮添加

  1. 接通电源。
  2. 确认蓝色 LED 在 模式 1 下闪烁。
  3. 在网关上启用“添加/移除”模式。
  4. 按住 S 按钮,直到 LED 变为稳定蓝色。
  5. 释放后,再次按住(>2 秒),直到 LED 在 模式 3 下闪烁 → 进入学习模式。
  6. 添加过程中,蓝色 LED 在 模式 2 下闪烁。
  7. 成功后,绿色 LED 在 模式 1 下闪烁。

⚠️ 超时提醒:若 10 秒内无操作,设置模式将自动退出。

使用开关/按钮添加

  1. 接通电源。
  2. 确认蓝色 LED 在 模式 1 下闪烁。
  3. 在网关上启用“添加/移除”模式。
  4. 在 3 秒内快速切换任意 SW 端子上的开关/按钮 3 次 → 进入学习模式。
  5. 添加过程中,蓝色 LED 在 模式 2 下闪烁。
  6. 成功后,绿色 LED 在 模式 1 下闪烁。

学习模式:允许设备接收来自网关的网络信息。


从 Z-Wave® 网络中移除设备(排除)

注意:自定义配置保持不变;仅移除网络成员身份。

使用 S 按钮排除

  1. 接通电源。
  2. 确认绿色 LED 在 模式 1 下闪烁 → 表示设备已添加。
  3. 在网关上启用“添加/移除”模式。
  4. 按住 S 按钮,直到 LED 变为稳定蓝色。
  5. 释放后,再次按住(>2 秒),直到 LED 在 模式 3 下闪烁 → 进入学习模式。
  6. 排除过程中,蓝色 LED 在 模式 2 下闪烁。
  7. 成功后,蓝色 LED 在 模式 1 下闪烁。

使用开关/按钮排除

  1. 接通电源。
  2. 确认绿色 LED 在 模式 1 下闪烁。
  3. 在网关上启用“添加/移除”模式。
  4. 在 3 秒内快速切换任意 SW 端子上的开关/按钮 3 次
  5. 排除过程中,蓝色 LED 在 模式 2 下闪烁。
  6. 成功后,蓝色 LED 在 模式 1 下闪烁。

恢复出厂设置

注意:重置后,所有自定义设置(如累计电量、关联关系、路由等)将恢复默认值。HOME ID 与 NODE ID 将被删除。仅在无法通过网关操作时使用。

使用 S 按钮

  1. 按住 S 按钮,直到 LED 变为稳定蓝色。
  2. 快速连续按 S 按钮,直到 LED 变为稳定红色。
  3. 继续按住 S 按钮(>2 秒),直到红色 LED 在 模式 3 下闪烁 → 开始重置。
  4. 重置过程中:先为稳定绿色(约 1 秒),随后蓝红交替闪烁(模式 3,约 2 秒)。
  5. 蓝色 LED 在 模式 1 下闪烁 → 表示成功。

使用开关/按钮

✅ 仅在通电后前一分钟内有效。

  1. 接通电源。
  2. 在 3 秒内快速切换任意 SW 端子上的开关/按钮 5 次
  3. 重置过程中:先为稳定绿色(约 1 秒),随后蓝红交替闪烁(模式 3,约 2 秒)。
  4. 蓝色 LED 在 模式 1 下闪烁 → 表示成功。

通过网关远程触发

参数编号 120 = 1431655765(十六进制:0x55555555) 设置即可触发远程恢复出厂设置。


Z-Wave® 安全与设备特定密钥(DSK)

该设备支持 安全 2(S2),采用 AES-128 加密,是目前最安全的物联网平台之一。

S2 功能:

  • 带外 DSK 身份验证
  • 支持 S2 已认证、未认证及非安全包含

🔑 S2 包含需要输入 DSK PIN。可在以下位置找到:

  • 设备侧面标签
  • 包装内标签

⚠️ 请勿撕毁或丢失此标签。

DSK 示例

  • 前五位数字加粗/下划线 → 即为 PIN 码
  • 完整的 DSK 也以二维码形式呈现

混淆机制:加入节点在通过无线电发送公钥前,将字节 1–2 设置为零。


Z-Wave® 参数

参数编号描述大小默认值可选值及备注
1 – SW (SW1) 开关类型定义如何解释 SW 输入1 字节20 = 瞬时型
1 = 切换型(闭合=开启)
2 = 状态变化型
17 – 断电后恢复上次状态是否恢复断电前的状态1 字节00 = 恢复
1 = 保持关闭
19 – 自动关闭定时器 (O1)设置自动关闭时间2 字节00 = 禁用
1–32535 = 秒(或毫秒,若参数 25 已设)
20 – 自动开启定时器 (O1)设置自动开启时间2 字节00 = 禁用
1–32535 = 秒(或毫秒)
23 – O (O1) 触点类型 (NO/NC)继电器触点类型1 字节00 = 常开(NO)
1 = 常闭(NC)
25 – 定时器单位 (秒/毫秒)设置定时器精度1 字节00 = 秒
1 = 毫秒
36 – 功率报告变化百分比 (%)触发报告的最小变化百分比1 字节500 = 禁用
1–100 = 百分比阈值
39 – 报告间隔最小时间 (O1)报告之间的最短间隔1 字节300 = 禁用
1–120 = 秒
91 – 水灾报警响应接收到水灾警报帧后的动作4 字节00 = 无动作
1 = 打开继电器
2 = 关闭继电器
92 – 烟雾报警响应接收到烟雾报警后的动作4 字节0同上
93 – 一氧化碳报警响应接收到一氧化碳报警后的动作4 字节0同上
94 – 高温报警响应接收到高温报警后的动作4 字节0同上
120 – 恢复出厂设置(远程)触发恢复出厂设置4 字节00 = 不重置
1431655765 = 重置(0x55555555)
201–203 – 序列号部分只读设备序列号部分每项 4 字节设备特定隐藏于“高级”标签下

📌 注意:功率报告受两个条件限制:百分比变化(参数 36)和最小时间间隔(参数 39)。


Z-Wave® 命令类

命令类安全支持
ASSOCIATION_V2S0, S2
ASSOCIATION_GRP_INFO_V3S0, S2
BASIC_V2S0, S2
SWITCH_BINARY_V2S0, S2
CONFIGURATION_V4S0, S2
DEVICE_RESET_LOCALLY_V1S0, S2
FIRMWARE_UPDATE_MD_V5S0, S2
INDICATOR_V3S0, S2
MANUFACTURER_SPECIFIC_V2S0, S2
METER_V6S0, S2
MULTI_CHANNEL_ASSOCIATION_V3S0, S2
NOTIFICATION_V8S0, S2
POWERLEVEL_V1S0, S2
SECURITY_V1
SECURITY_2_V1
SUPERVISION_V1
TRANSPORT_SERVICE_V2
VERSION_V3S0, S2
ZWAVEPLUS_INFO_V2

[S2]* = 支持安全 2


Z-Wave® 通知命令类

检测到过热

字段
通知类型名称热报警
类型值0x04
事件状态
通知名称检测到过热
名称值0x02
版本V2
设备特定
LED 指示参见上表
设备反应关闭输出,发送通知
恢复操作断电重启、按下 S 按钮、按下开关

检测到过流(O1)

字段
通知类型名称电力管理
类型值0x08
事件状态
通知名称检测到过流
名称值0x06
版本V3
设备特定
LED 指示参见上表
设备反应关闭 O1,发送通知
恢复操作断电重启、按下 S 按钮、按下开关

交流电源断开

字段
通知类型名称电力管理
类型值0x08
事件状态
通知名称交流电源断开
名称值0x02
版本V2
设备特定
LED 指示参见上表
设备反应关闭所有输出,发送通知
恢复操作断电重启、按下 S 按钮、按下开关

Z-Wave® 关联

关联组 1 – 生命线

  • 用途:报告设备状态与健康状况
  • 允许节点数:1(默认:网关)
  • 支持命令类
    • INDICATOR_REPORT:LED 状态
    • DEVICE_RESET_LOCALLY_NOTIFICATION:请求触发
    • SWITCH_BINARY_REPORT:输出状态变化
    • NOTIFICATION_REPORT:过热警报
    • METER_REPORT:功耗报告(基于参数 36–43)

关联组 2

  • 允许节点数:9
  • 触发源:SW(SW1)端子
  • 功能:向关联设备发送 BASIC_SET ON/OFF 命令
  • 命令类BASIC_SET

关联组 3

  • 允许节点数:9
  • 触发源:SW(SW1)端子
  • 功能:发送 SWITCH_MULTILEVEL_START_LEVEL_CHANGESTOP
  • 命令类
    • SWITCH_MULTILEVEL_START_LEVEL_CHANGE
    • SWITCH_MULTILEVEL_STOP_LEVEL_CHANGE

Z-Wave® 重要免责声明

Z-Wave® 通信可能无法 100% 可靠。请勿仅依赖此设备用于生命攸关的应用。若设备未被识别或行为异常,请手动确认设备类型,并确保网关支持 Z-Wave Plus™ 多级设备。


故障排查

如有帮助,请访问:支持门户


与网关的兼容性

网关开关控制开关状态功率累计电量备注
Home Assistant
Fibaro HC3 / Z-Wave Engine 3
Homey
Homee Cube Gen 7
Homee Cube Gen 5
SmartThings需使用 Shelly Wave 边缘驱动程序
Vera Ezlo
Cozify
Hubitat❌ N/T

🔎 图例

  • ✅ 正常工作 / 可实现
  • ⚪ 无法工作 / 不可行
  • P 部分支持
  • N/T 未测试
  • TBD 待完成

网关使用指南

获取实用指南请访问:Shelly 知识库 – Z-Wave


打印用户手册

下载 PDF:Wave_1PM_ANZ_user_guide_print_V2.pdf


文档更新日期:Shelly Wave 1PM AU
