设备识别

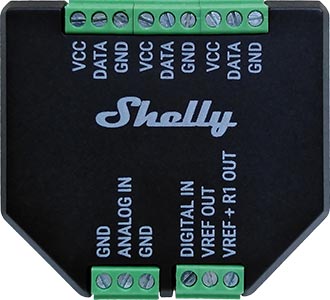

- 设备名称： Shelly Plus Add-on
简要说明
Shelly Plus Add-on（设备）是连接至 Shelly Plus 及 Gen3 系列设备的光电隔离传感器接口。
主要应用场景
- 住宅
- 多户单元（公寓、联排别墅、酒店等）
- 轻型商业（小型办公楼、小型零售店/餐厅/加油站等）
- 农业（温室、育苗床、苗圃、牧场等）
- 政府/市政
- 大学/学院
未来集成支持
- Amazon
- Samsung SmartThings
设备电气接口
输入接口
- 1 个模拟输入：ANALOG IN
- 1 个数字输入：DIGITAL IN
输出接口
- 1 个参考电压输出：VREF OUT
- 1 个通过上拉电阻输出的参考电压：VREF + R1 OUT
- 2 个接地端子：GND*
1-Wire 接口
- 3 个传感器电源输出（连接在同一块 PCB 走线上）：VCC
- 3 个传感器数据端子（连接在同一块 PCB 走线上）：DATA
- 3 个接地端子：GND*
- 连接至同一块 PCB 接地层。
扩展模块接口
- 专用于连接 Shelly Plus 设备的私有串行接口
支持的传感器
- 最多 5 个 DS18B20
- 单个 DHT22
- 阻值为 10 kΩ、β=4000 K 的 NTC 电阻
- 光敏电阻（LDR）
- PIR 人体红外传感器
- 土壤湿度传感器
- 超声波接近传感器
- 电容式液位传感器
- 声音检测传感器
- 其他输出电压范围为 0 至 10 V 的模拟传感器
规格参数
| 类别 | 参数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深）： | 37×42×15 ±0.5 毫米 / 1.46 × 1.65 × 0.59 ±0.02 英寸 |
| 重量： | 105 克 / 3.70 盎司 |
| 外壳材质： | 塑料 |
| 螺丝端子最大扭矩： | 0.1 牛·米 / 0.89 磅·英寸 |
| 导线横截面积： | 最大 1 平方毫米 / 17 AWG |
| 导线剥线长度： | 4.5 毫米 / 0.18 英寸 |
| 颜色： | 黑色 |
| 环境条件 | |
| 环境温度： | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度： | 30 % 至 70 % 相对湿度（RH） |
| 最大海拔高度： | 2000 米 / 6562 英尺 |
| 电气性能 | |
| 交流电源电压： | 不适用 |
| 直流电源电压： | 3.3 V（由 Shelly Plus 设备供电） |
| 功耗： | < 0.5 瓦（无传感器时） |
| 输出电路额定值 | |
| VCC 最大电流： | 10 毫安 |
| VREF OUT 最大电流： | 1 毫安 |
| VREF+R1 OUT 上拉电阻值： | 10 千欧 |
| Shelly Plus 设备固件功能支持 | |
| 支持本扩展模块的设备： | |
| Shelly Plus 系列设备： | |
| - Shelly Plus 1 - Shelly Plus 1PM - Shelly Plus 1 UL - Shelly Plus 1PM UL - Shelly Plus 2PM - Shelly Plus 2PM UL - Shelly Plus i4 - Shelly Plus i4DC - Shelly Plus 0-10V Dimmer PM - Shelly Plus RGBW PM | |
| Shelly Gen3 系列设备： | |
| - Shelly 1 Gen3 - Shelly 1PM Gen3 - Shelly 2PM Gen3 - Shelly Shutter - Shelly i4 Gen3 - Shelly DALI Dimmer Gen3 - Shelly Dimmer 0/1-10V PM Gen3 - Shelly EM Gen3 | |
| Shelly Gen4 系列设备： | |
| - Shelly 1 Gen4 - Shelly 1PM Gen4 - Shelly 2PM Gen4 | |
| 温度读数： | 取决于所使用的 DS18B20 或 DHT22 传感器 |
| 湿度读数： | 取决于所使用的 DHT22 传感器 |
| 数字输入电平： | -15 V 至 0.5 V（逻辑“真”） / 2.5 V 至 15 V（逻辑“假”）* |
| 模拟输入范围： | 0 至 100% |
| 模拟输入报告阈值： | 1%** |
| 电压表量程： | 0 至 10 伏 |
| 电压表报告阈值： | 0.1 伏** |
| 模拟输入 / 电压表精度： | 优于 ±5% |
* 可在数字输入设置中反转逻辑
** 可在模拟输入 / 电压表设置中进行配置

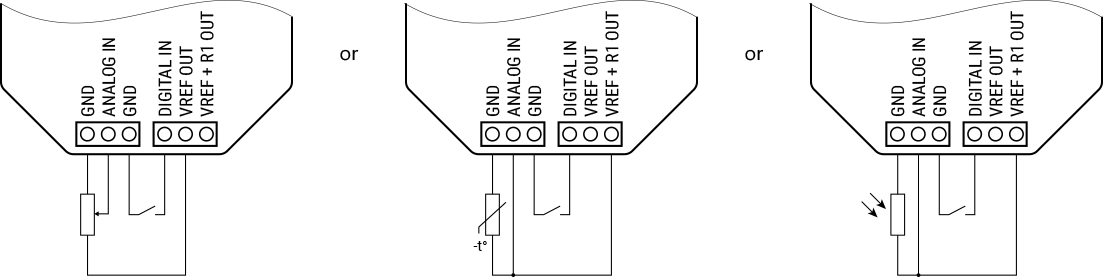

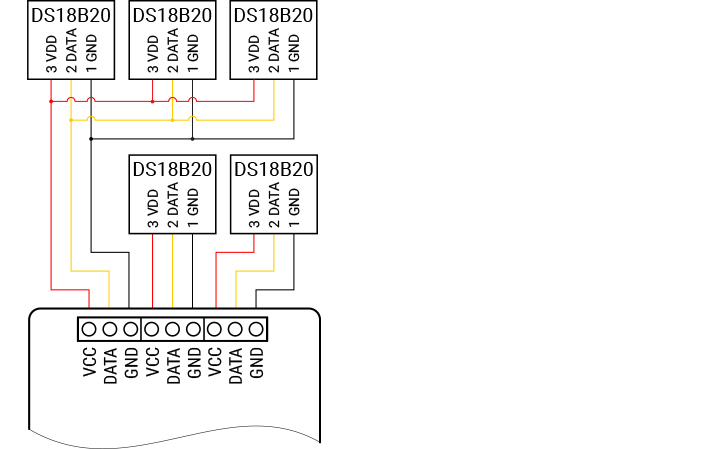

基础接线图
图例说明
| 端子 | 外部传感器引脚 | | --------------- | ------------------------------------ | -------------- | | VCC | 传感器电源端子
VCC/VDD | 传感器电源引脚 | | DATA | 1-Wire 数据端子
DATA/DQ | 传感器数据引脚 | | GND | 接地端子
GND | 接地引脚 | | ANALOG IN | 模拟输入 | | | DIGITAL IN | 数字输入 | | | VREF OUT | 参考电压输出 | | | VREF+R1 OUT | 通过上拉电阻输出的参考电压* | | | | 适用于需要构成分压电路的无源设备。 |
故障排查
...
组件与 API
打印用户手册
Shelly Plus Add-on 多语言打印版用户及安全手册
