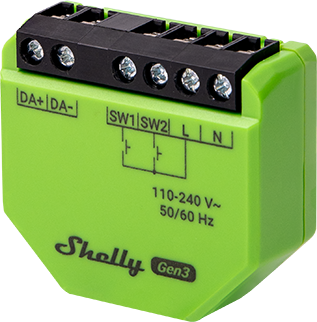

Shelly DALI 无级调光器 3代
设备识别信息
- 设备名称： Shelly DALI 无级调光器 3代
- 设备型号： S3DM-0A1WW
- 设备SSID： ShellyDDimmerG3-XXXXXXXXXXXX
- 设备蓝牙ID： 0x1071
简要说明
Shelly DALI 无级调光器（以下简称“本设备”）是连接 Shelly 生态系统与外部 API 及 DALI 灯具网络的网关设备。它可控制配备有 DALI 控制装置的灯具。
关于 DALI 协议：本设备为单主控应用控制器，支持符合标准（第 207 部分）的 LED 控制装置，其总线不与其他 DALI 控制设备共享。该设备通过广播消息将所有连接的 DALI 控制装置作为一个整体进行统一控制。
设备内含一个总线电源，可为最多 X 个无源总线单元供电。
只要设备已连接至 Wi-Fi 路由器并接入互联网，即可在任何具备网络连接的地点远程访问、控制和监控。
设备内置网页界面，用于监控和控制设备，以及调整其设置。
主要功能
- DALI 应用控制器：支持单主控配置下的 DALI 总线控制，适用于直接或间接控制的 DALI 灯具。
- DALI 功能：可调节所连控制装置（DT6）的亮度；不支持色温调节。
- 上电默认状态：关闭
- 总线故障时行为：自动开启至 100%
- 兼容 Shelly Plus 扩展模块：支持与 Shelly Plus 设备连接传感器接口。
- 开关/按钮输入模式：可通过开关或按钮实现灵活输入控制。
- 单/双按钮调光控制：支持任意墙面开关配置下的完整调光功能。
- 夜间模式：可在夜间设定特定亮度水平。
- 最小/最大亮度：重新定义调光信号范围，实现更精确的亮度控制。
- 按键渐变速率：控制按住按钮时输出亮度变化的速度。
- 过渡持续时间：控制从 0% 到 100% 的调光所需时间。
- 每周定时计划：支持每日定时任务，包括亮度、过渡时间及调光信号翻转值。
- 自动开关定时器：可启用自动开关定时设置。
- 本地自动化：可在本地 Wi-Fi 网络中创建自动化场景（亮度、过渡时间、翻转值等）。
- Webhooks：支持与其他设备轻量级、事件驱动的通信。
- 蓝牙网关：促进蓝牙设备与 Wi-Fi 设备之间的通信。
- Wi-Fi 范围扩展器：重传 Wi-Fi 信号以扩大覆盖范围。
- 脚本功能：可通过脚本创建自动化场景。
- 高度兼容性：与第三方智能家居系统高度兼容。
- KNX 支持：支持 KNXnet/IP 通信。
- 无需网关：可直接通过 Shelly Smart Control 或第三方系统本地或远程使用。
使用场景
- 将 DALI 灯具集成到 Shelly 生态系统中
- 使用 Shelly 接口（应用程序、本地 API）控制 DALI 灯具
集成支持
亚马逊 Alexa 支持功能
- 亮度控制器
谷歌智能家居支持属性
- 亮度
三星 SmartThings 支持功能
- 颜色控制
简化内部电路图
设备电气接口
输入端口
- 两个螺丝端子上的开关/按钮输入：S1 和 S2
- 两个螺丝端子上的电源输入：N（零线）和 L（火线）
输出端口
- 两条 DALI 总线线路：D+ 和 D-
扩展接口
- Shelly 专有串行接口
⚠ 警告！ 当设备通电时，扩展接口存在高压！
连接方式
- Wi-Fi
- 蓝牙
安全功能
- 过热保护
支持负载类型
- 最多可控制 5 个 DALI 总线单元。
- 内置电源额定电流：10 mA。
- 总线单元必须由外部供电。
- 内置 DALI 总线电源最大输出电流 < 35 mA。
用户界面
输入操作
- 一个（控制）按钮：
- 按住 5 秒 → 启用设备热点及蓝牙连接
- 按住 10 秒 → 恢复出厂设置
输出指示
- 单色 LED 指示灯状态：
- 启用热点，未连接 Wi-Fi：1秒亮 / 1秒灭
- 已启用 Wi-Fi 但未连接：1秒亮 / 3秒灭
- 已连接至 Wi-Fi 网络：常亮
- 已启用云服务但未连接：1秒亮 / 5秒灭
- 已连接至 Shelly 云服务：常亮
- 固件升级中（OTA）：0.5秒亮 / 0.5秒灭
- 按住按钮 5 秒：0.5秒亮 / 0.5秒灭
- 按住按钮 10 秒：0.25秒亮 / 0.25秒灭
注：列表从初始状态开始，优先级最低。后续状态会覆盖前一状态。
规格参数
| 项目 | 参数 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 42 × 37 × 17 毫米 / 1.65 × 1.46 × 0.66 英寸 |
| 重量 | 18 克 / 0.63 盎 |
| 螺丝端子最大扭矩 | 0.4 牛·米 / 3.5 磅·英寸 |
| 导线截面积 | 0.5 至 1.5 平方毫米 / 20 至 16 AWG（实心、绞合线、压接管端子） |
| 导线剥线长度 | 5 至 6 毫米 / 0.20 至 0.24 英寸 |
| 安装方式 | 嵌入式墙装、吊顶悬挂 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 绿色 |
| 环境条件 | |
| 工作环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度范围 | 30% 至 70% RH |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气参数 | |
| 供电电压 | 110 – 240 VAC ±10%，50/60 Hz |
| 功耗 | < 2 瓦 |
| 是否需要零线 | 否 |
| 输出电路额定值 | |
| 总线电源 | 保证输出 10 mA（最多支持 5 个 DALI 控制装置）；短路电流 < 35 mA |
| 总线电压 | 16 伏（标称值） |
| 传感器与仪表 | |
| 内置温度传感器 | 是 |
| 无线通信 | |
| Wi-Fi 协议 | 802.11 b/g/n |
| 射频频段 | 2401 – 2495 兆赫 |
| 最大射频功率 | < 20 dBm |
| 传输距离 | 室内最高 30 米 / 100 英尺，室外最高 50 米 / 160 英尺 （受当地环境影响） |
| 蓝牙 | |
| 协议版本 | 4.2 |
| 射频频段 | 2400 – 2483.5 兆赫 |
| 最大射频功率 | < 4 dBm |
| 传输距离 | 室内最高 10 米 / 33 英尺，室外最高 30 米 / 100 英尺 （受当地环境影响） |
| 微控制器 | |
| 处理器 | ESP32-C3 Shelly |
| 闪存容量 | 8 MB |
| 固件功能 | |
| 定时计划 | 20 个 |
| Webhooks（URL 操作） | 20 组，每组支持 5 个 URL |
| 脚本功能 | 支持 |
| MQTT | 支持 |
| 加密支持 | 支持，TLS 1.2 |

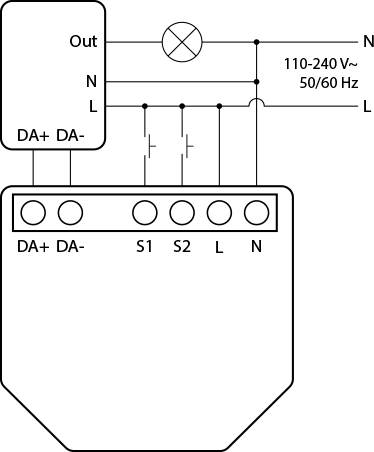

基础接线图
图例说明
| 端子标识 | 描述 | 电线标识 | 描述 |
|---|---|---|---|
| N | 零线端子 | N | 零线 |
| L | 火线端子（110–240 V~） | L | 火线（110–240 V~），频率 50–60 Hz |
| Out | DALI 调光负载输出端 | — | — |
| S1, S2 | 开关输入端子 | — | — |
| DA+ | DALI 接口正极端子 | — | — |
| DA- | DALI 接口负极端子 | — | — |
故障排查指南
确保设备已正确供电：
- 检查电源线、插座以及设备上的电源指示灯。
检查所有连接：
- 确认所有连接（电缆、接线）牢固且安装到位。松动连接可能导致设备异常。
检查设备设置：
- 如适用，请确认配置是否符合您的使用需求。
更新固件/软件：
- 检查是否有可用的固件或软件更新。保持最新版本有助于解决已知问题并提升性能。
重启设备：
- 关闭设备，等待几秒钟后重新上电。这可以解决临时性故障。
检查网络连接：
- 确保网络设置正确。测试网络连通性，必要时重启路由器或交换机。
检查物理部件：
- 观察是否存在损坏、过热或异常行为迹象。
检查兼容性：
- 确认与其他系统组件（硬件/软件）的兼容性。
监测环境因素：
- 注意温度和湿度水平。
检查电源质量：
- 电源质量差（电压波动或浪涌）可能影响设备运行。如有必要，使用浪涌保护器或稳压器。
以上为通用排查步骤。具体操作可能因问题而异。若问题持续存在，请联系 Shelly 技术支持。
