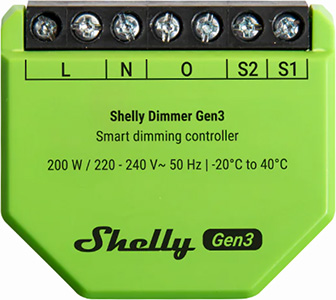

设备图片
设备识别信息
- 设备名称： Shelly Dimmer Gen3
- 设备型号： S3DM-0A101WWL
- 设备SSID： ShellyDimmerG3-XXXXXXXXXXXX
- 设备蓝牙ID： 0x1073
简要描述
Shelly Dimmer Gen3 是一款单通道智能调光控制器，可通过手机、平板电脑、PC 或家庭自动化系统远程控制可调光灯具和调光驱动器。该设备可在本地 Wi-Fi 网络中独立运行，也可通过基于云的家庭自动化服务进行管理。只要连接到互联网，即可实现从任何有网络连接的地方进行远程访问、控制和监控。
设备内置网页界面，可用于监控和配置设置。它作为尾缘调光开关使用，支持无中性线安装或有中性线安装。
主要功能
- 无需中性线： 可在无中性线的情况下使用。
- 旁路功能： 当无中性线且负载低于 20 W 时必须启用，防止关闭时出现残余灯光。
- 灯组支持： 支持灯组，但所有灯具的功耗必须相同（同型号、同品牌）。
- 蓝牙： 符合蓝牙标准，用于短距离数据交换。
- BLE 网关： 实现 BLE 与 Wi-Fi 设备之间的通信。
- Wi-Fi： 连接无线网络。
- Wi-Fi 范围扩展器： 重复并扩展 Wi-Fi 信号覆盖范围。
- 脚本支持： 通过脚本实现自定义自动化。
- 基础定时计划： 支持每周定时计划，包含亮度、过渡时间及调光信号翻转值。
- 高级定时计划： 支持全年详细调度，时间调整精度可达秒至月。
- 自动开关计时器： 可设置自动开启/关闭时间。
- 本地自动化： 在本地网络内执行自动化操作。
- Webhooks： 轻量级、事件驱动的与其他设备集成方式。
- 兼容性： 与第三方家庭自动化平台高度兼容。
- 无需网关： 可直接通过 Shelly Smart Control 或第三方系统本地或远程使用。
- 活动日志： 存储详细的事件历史记录。
- KVS（键值存储）： 持久化存储键值对数据。
- 安全保护： 具有过流、过压和功率保护功能 —— 无中性线时可能无法正常工作。
- 电量测量：
- 仅当使用中性线时显示电压（V）、电流（A）和功率（W）。
- 未使用中性线时无法测量功耗。
- 夜间模式： 可在夜间设定特定亮度水平。
- 过渡时间： 控制从 0% 到 100%（开启）以及从 100% 到 0%（关闭）的调光速度。
- 切换开启时最小亮度： 默认为 3%。当当前亮度低于此值时开启设备将自动提升至该值（不适用于显式过渡）。
- 最小/最大亮度： 可调节调光范围以实现更精细控制。
- 开关/按钮输入模式： 支持单按钮或双按钮灵活控制：
- 单按钮调光
- 双按钮调光
- 按钮淡入淡出速率： 控制按住按钮时亮度变化的速度。默认值：3x。
- 按钮预设： 双击后默认状态为 100%。
- 自动调光校准： 确保全范围内调光平滑。需在以下情况执行：
- 新设备首次使用
- 工厂复位后
- 更换负载后
- 首次切换（物理开关、App、Web UI 或 RPC 命令）时自动启动
- 或手动同时长按两个按钮 5 秒
- 校准持续时间最长为 2 分钟：
- 成功：灯亮 10 秒后熄灭
- 失败：灯闪烁 5 次（每次亮 1 秒，灭 1 秒）
- 通过开关/按钮进行工厂复位： 上电后 60 秒内连续切换 5 次。
- 虚拟组件： 动态创建的用户自定义组件。
- KNX： 支持 KNXnet/IP 通信。
应用场景
- 无需中性线即可改造现有照明系统，保留原有开关和布线。
- 精细调节灯光亮度，营造理想氛围。
- 创建智能定时计划，实现全天候自动亮度调节。
- 使用智能计划同步灯光与日出/日落时间。
- 启用夜间模式，在夜间降低亮度。
- 与第三方系统（如 Home Assistant、Google Home、Alexa、SmartThings）集成。
- 通过单次或双次按键控制调光。
- 通过 Shelly Motion 检测到运动时自动触发灯光，提高安全性。
主要应用领域
- 住宅建筑
- 多户住宅单位（公寓、别墅、酒店等）
- 轻型商业空间（小型办公室、零售店、餐厅、加油站等）
- 政府/市政项目
- 大学/学院设施
集成支持
亚马逊 Alexa 支持的功能
是
Google Smart Home 支持的属性
是
三星 SmartThings 支持的功能
是
简化内部电路图
设备电气接口
输入端口
- 两个螺丝端子上的开关/按钮输入：S1 和 S2
- 三个螺丝端子上的电源输入：N 与两个 L
输出端口
- 内部桥接的输出端子：O
扩展接口
不支持
连接方式
- Wi-Fi
- 蓝牙
安全功能
- 过热保护
- 过载保护*
- 过压保护*
- 欠压保护*
- 过流保护
*仅在使用中性线时有效。
支持的负载类型
- 可调光 LED 灯泡：最高 150 W
- 白炽灯泡：最高 200 W
- 卤素灯：最高 200 W
- 低电压白炽灯配套铁芯变压器：最高 200 VA
- 可调光电子变压器：最高 200 W
用户界面
输入
- 一个（控制）按钮：
- 按住 5 秒 → 启用设备热点和蓝牙
- 按住 10 秒 → 工厂复位
输出
- 单色 LED 指示灯：
- 启用热点，未连接 Wi-Fi：1 秒亮 / 1 秒灭
- 已启用 Wi-Fi 但未连接：1 秒亮 / 3 秒灭
- 已连接到 Wi-Fi 网络：常亮
- 已启用云服务但未连接：1 秒亮 / 5 秒灭
- 已连接至 Shelly Cloud：常亮
- 正在进行固件升级：0.5 秒亮 / 0.5 秒灭
- 按住按钮 5 秒：0.5 秒亮 / 0.5 秒灭
- 按住按钮 10 秒：0.25 秒亮 / 0.25 秒灭
注意：高优先级状态会覆盖低优先级状态。
规格参数
| 项目 | 数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 38 × 42.5 × 16.5 毫米 / 1.50 × 1.67 × 0.65 英寸 |
| 重量 | 24.3 克 / 0.86 盎 |
| 螺丝端子最大扭矩 | 0.4 牛·米 / 3.5 磅·英寸 |
| 导线截面积 | 0.5 至 4 毫米² / 20 至 11 AWG（实心、绞合、护套端子） |
| 导线剥线长度 | 5 至 6 毫米 / 0.20 至 0.24 英寸 |
| 安装方式 | 嵌墙安装 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 青绿色 |
| 印刷文字颜色 | 黑色 |
| 连接器颜色 | 黑色 |
| 环境条件 | |
| 工作环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30% 至 70% RH |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气参数 | |
| 电源输入 | 220–240 V~ 50 Hz |
| 功耗 | < 1.5 瓦 |
| 无需中性线 | 是 |
| 无中性线且带旁路时最小负载 | 20 瓦 |
| 调光类型 | 尾缘调光 |
| 外部保护 | 16 A，B 或 C 型脱扣特性；6 kA 分断能力；能量限制等级 3 |
| 短路保护 | 是 |
| 输出电路额定值 | |
| 最大输出功率 | 200 瓦 |
| 传感器与仪表* | |
| 电压表量程（交流） | 180 V – 240 V |
| 电压表精度 | ±5%（仅在使用中性线时） |
| 电流表量程（交流） | 0 A – 3 A |
| 电流表精度 | ±5%（仅在使用中性线时） |
| 内置温度传感器 | 是 |
| * | 精确测量仅在使用中性线时可行 |
| 无线通信 | |
| Wi-Fi | |
| 协议 | 802.11 b/g/n |
| 射频频段 | 2412 – 2472 兆赫 |
| 最大射频功率 | < 20 dBm |
| 传输范围 | 室内最远 30 米 / 100 英尺；室外最远 50 米 / 160 英尺 （取决于当地环境） |
| 蓝牙 | |
| 协议 | 4.2 |
| 射频频段 | 2402 – 2480 兆赫 |
| 最大射频功率 | < 4 dBm |
| 传输范围 | 室内最远 10 米 / 33 英尺；室外最远 30 米 / 100 英尺 （取决于当地环境） |
| 微控制器单元 | |
| 处理器 | ESP32 C3, STM32 G051 |
| 时钟频率 | ESP32 C3：40 MHz |
| 闪存容量 | 8 兆字节 |
| 固件功能 | |
| 定时计划数量 | 20 个 |
| Webhooks（URL 操作） | 20 个，每个最多支持 5 个 URL |
| 脚本支持 | 是 |
| MQTT | 是 |
| 高级定时计划 | 是 |
| KVS（键值存储） | 是 |
基础接线图
| 带中性线 | 不带中性线且带旁路 |
|---|---|
 |  |

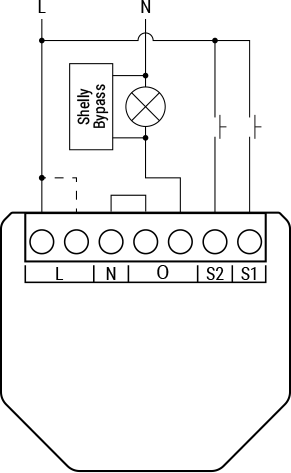

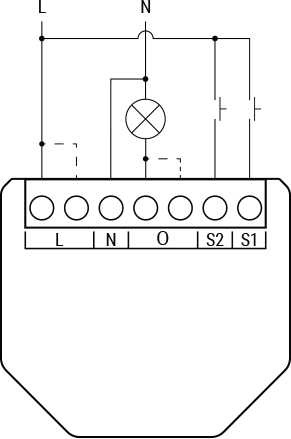

| 图1 - 带中性线 | 图2 - 不带中性线且带旁路 |
图例说明
| 接线端子 | 描述 | 电线 | 描述 |
|---|---|---|---|
| L（x2） | 两个火线端子 | L | 火线（220–240 V~） |
| N | 中性线端子 | N | 中性线 |
| O（x2） | 两个连接负载的输出端子 | ||
| S1, S2 | 用于灯光控制的开关/按钮输入端子 |
