设备识别
- 设备名称： Shelly Wall Display X2
- 设备型号： SAWD-2A1XX10EU1
- 设备蓝牙 ID： 0x3002
简要说明
Shelly Wall Display X2（设备）是一款智能家庭控制面板，配备 6.9 英寸彩色显示屏，并具备负载电路开关功能。
主要功能
- 触控式 6.9 英寸彩色显示屏
- 操作简便，支持自定义主页界面
- 可在全景视图与竖屏视图之间自由切换显示模式
- 内置继电器，用于家电控制
- 内置 0.8 瓦扬声器
- 集成温度、湿度和光照传感器
- 通过 Shelly Smart Control 账户监控房间内所有设备的用电情况
应用场景
- 节省空间安装： 可安装于标准电气墙盒中，替代普通照明开关。
- 家电控制： 远程控制并自动化各类电器（如灯具、风扇等）的操作。根据当前温湿度自动调节除湿机、加湿器和风扇的工作状态。根据集成的照度传感器数据控制其他设备。
- 用电监控： 在 Shelly Smart Control 账户中实时监测房间内电器的耗电量，有助于了解用电习惯并提升能源效率。
- 智能家居联动： 将 Shelly Wall Display X2 整合进您的智能家居系统，为设备创建自定义场景和定时任务。
- 音频扩展： 可连接蓝牙或 Sonos 音箱，实现更优的音频控制体验。支持流媒体音乐、通知、闹钟及其他音频信号的播放，增强声音覆盖范围。
- 节能优化： 利用功率测量功能识别高耗电设备，帮助您做出明智决策以提高整体家庭能效。
- 远程监控： 即使不在家中，也可随时查看和控制连接的设备。通过互联网即可实现远程访问与管理。
- 环境气候调控： 根据当前温度与湿度自动调节供暖、通风及空调系统，保持室内舒适环境。
- 防霉防潮： 监测湿度水平，防止地下室、浴室等区域滋生霉菌和霉变。当湿度超标时，可自动启动排风或除湿设备。
- 报警与提醒： 当温度或湿度超过预设阈值时触发警报，预防寒冷天气下的管道冻结或潮湿环境带来的问题。
- 温室环境优化： 根据温湿度自动调整灌溉系统与通风设备，为温室植物提供最佳生长条件。
- 安全防护增强： 通过检测异常温度变化（如火灾或水浸迹象），提升家庭安全保障能力。
简化内部电路图
设备电气接口
输入端口
- 1 个螺丝端子连接的开关/按钮输入
- 2 个螺丝端子连接的电源输入：零线（N）与火线（L）
输出端口
- 1 个继电器输出
连接方式
- Wi-Fi
- 蓝牙
安全功能
- 过热保护
支持的负载类型
- 阻性负载（白炽灯泡、加热类电器）
- 容性负载（电容组、电子设备、电机启动电容）
- 带 RC 吸收电路的感性负载（LED 驱动器、变压器、风扇、冰箱、空调、洗衣机、烘干机）
用户界面

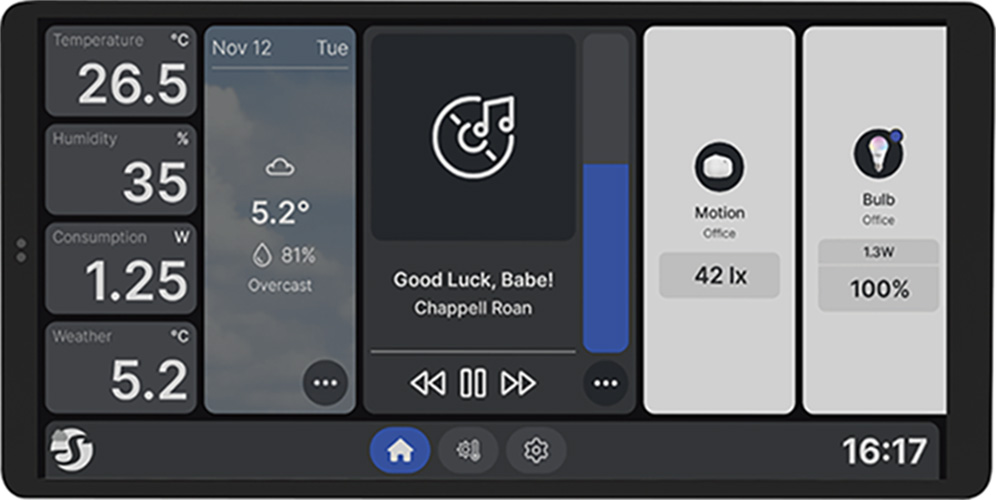

6.9 英寸 5 点电容式触控彩色显示屏，布局完全可自定义。
技术规格
| 项目 | 参数 |
|---|---|
| 物理参数 | |
| 尺寸（高×宽×深）： | 带电源适配器：86×173×33 毫米 / 3.39×6.81×1.3 英寸 不带电源适配器：86×173×10.5 毫米 / 3.39×6.81×0.41 英寸 |
| 重量： | 256 克 / 9.03 盎 |
| 触摸屏类型： | 5 点电容屏 |
| 螺丝端子最大扭矩： | 0.4 牛·米 / 3.5 磅·英寸 |
| 导线截面积： | 0.5 至 4 平方毫米 / 20 至 11 AWG（单股、多股、带套管端子） |
| 导线剥线长度： | 6 至 7 毫米 / 0.24 至 0.28 英寸 |
| 安装方式： | 墙盒安装 |
| 外壳材质： | 塑料、铝材、玻璃 |
| 外壳颜色： | 黑色 |
| 扬声器： | 0.8 瓦 × 1 |
| 环境参数 | |
| 工作环境温度： | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 环境湿度： | 30 % 至 70 % 相对湿度 |
| 最大海拔高度： | 2000 米 / 6562 英尺 |
| 电气参数 | |
| 供电电压： | 230 伏交流电，50/60 赫兹 |
| 功耗： | < 1 瓦 |
| USB TYPE-C 供电： | 5 伏直流，1 安培 |
| 输出电路额定值 | |
| 最大开关电压： | 230 伏交流电 |
| 最大开关电流： | 5 安培 |
| 传感器与仪表 | |
| 内部温度传感器： | 无 |
| 环境温度传感器： | 有 |
| 湿度传感器： | 有 |
| 光照传感器： | 有 |
| 麦克风： | 有 |
| G 传感器（重力感应）： | 有 |
| 近距离感应传感器： | 有 |
| 无线通信 | |
| Wi-Fi | |
| 协议： | 802.11 b/g/n |
| 射频频段： | 2412 – 2472 兆赫 |
| 最大射频功率： | < 20 dBm |
| 传输范围： | 室内最长可达 30 米 / 100 英尺，室外最长可达 50 米 / 160 英尺 （具体取决于当地环境条件） |
| 蓝牙 | |
| 协议： | 5.0 |
| 射频频段： | 2402 – 2480 兆赫 |
| 最大射频功率： | < 4 dBm |
| 传输范围： | 室内最长可达 10 米 / 33 英尺，室外最长可达 30 米 / 100 英尺 （具体取决于当地环境条件） |
| 微控制器单元 | |
| 处理器： | SC7731E，四核 A7 1.3GHz |
| 内存： | 1 GB |
| 存储： | 4 GB |
| 操作系统： | Android 8.1 |
| 固件功能 | |
| 定时任务： | 20 个 |
| Webhooks（URL 指令）： | 20 个，每个支持 2 个 URL… |
| 脚本支持： | 不支持 |
| MQTT 支持： | 支持 |
基础接线图
图例说明
| 端子标识 | 描述 | 接线标识 | 描述 |
|---|---|---|---|
| SW | 开关输入端子 | N | 零线 |
| O | 输出端子 | L | 火线（230 VAC, 50/60 Hz） |
| N | 零线端子 | ||
| L | 火线端子（230 VAC, 50/60 Hz） |
Shelly Smart Control
Shelly Web 用户界面
故障排查
确认设备已正确供电：
- 检查电源线、插座以及设备上的任何电源指示灯。
检查连接情况：
- 确保所有连接（包括电缆和布线）牢固且安装到位。松动的连接可能导致功能异常。
检查设备设置：
- 如适用，请检查并确认设备配置是否正确，符合您的使用需求。
更新固件/软件：
- 检查是否有可用的设备固件或软件更新。保持设备最新可解决已知问题并提升性能。
重启或重置设备：
- 有时简单重启即可解决临时故障。关闭设备，等待几秒后重新上电。
检查网络连接：
- 若设备联网，请确保网络设置正确。测试网络连接，必要时可尝试重启路由器或交换机。
检查物理部件：
- 外观检查设备是否存在损坏、过热或异常行为迹象。
确认兼容性：
- 确保该设备与其他系统组件（硬件和软件）兼容。不兼容可能导致故障。
关注环境因素：
- 考虑温度、湿度等环境因素的影响。
检查电源质量：
- 电压波动或浪涌可能影响设备运行。如有需要，建议使用浪涌保护器或稳压器。
以上为通用故障排除步骤，具体操作可能因设备类型或问题性质而异。若问题持续存在且无法自行解决，请联系我们的技术支持团队。
