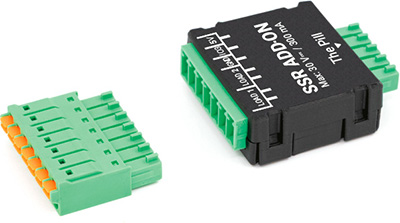

设备图片
设备识别信息
- 设备名称： SSR 插件（The Pill 的配件）
- 设备型号： 无
简要描述
双通道直流负载控制，最高可达 30V。
通过采用电气隔离的固态继电器，实现对两个独立的直流负载进行控制，每通道最大支持 30V / 300mA，提升使用便利性。
所需配件： 5端子插件（用于连接 The Pill）
主要功能
隔离并控制直流负载： 可用于分别控制两个独立的直流负载，每个通道最大 30V / 300mA。
设备电气接口
输入
- 1 个可配置数字输入/输出（逻辑电平 3.3V）—— IO3
输出
- 2 个无源触点型固态继电器输出 —— LOAD1 和 LOAD2
供电
- 可选电源端子 —— 5V、GND
插件接口
- 用于连接 5端子插件 的接口，以与 The Pill 连接

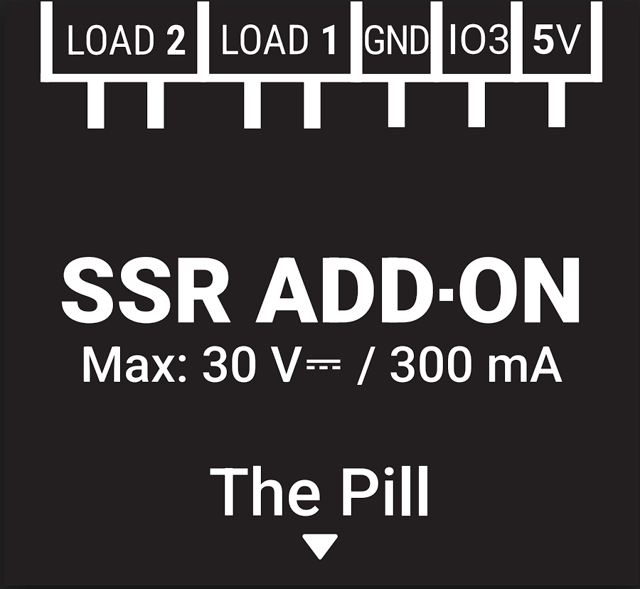

详细输入输出说明
| 符号 | 说明 | 用途 |
|---|---|---|
| LOAD1 | 通道 1 输出 | 最大 30 V⎓ / 300 mA |
| LOAD2 | 通道 2 输出 | 最大 30 V⎓ / 300 mA |
| GND | 接地 | 连接传感器或电源的参考地 |
| IO3 | 输入/输出（逻辑电平 3.3V） | 可配置为：数字输入 或 数字输出 |
| 5V | 5V 电源输出 | 为连接的外设供电，或为 The Pill 提供 5V 电源 |
规格参数
物理特性
| 属性 | 数值 |
|---|---|
| 尺寸（高×宽×深） | 36 毫米 × 31 毫米 × 11.5 毫米 |
| 重量 | 12 克 |
| 外壳颜色 | 黑色 |
环境条件
| 属性 | 数值 |
|---|---|
| 周围工作温度 | 0 至 40 °C / 32 至 105 °F |
| 存储温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % 至 70 % 相对湿度 |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
电气特性
| 属性 | 数值 |
|---|---|
| 功耗 | < 0.6 瓦 |
| 最大开关电压 | 30 V⎓ |
| 最大开关电流 | 300 毫安 |
基本接线图
