简要说明

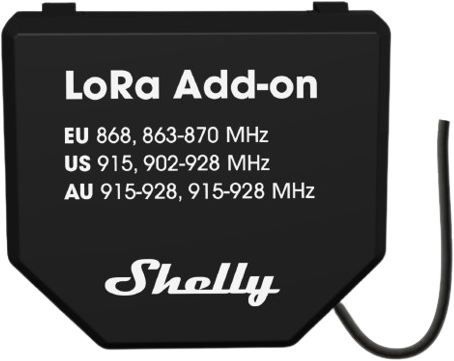

通过 Shelly LoRa 扩展模块，实现高达 5 公里的可靠通信。专为 Shelly Gen3 和 Gen4 设备设计，重新定义远距离连接能力，在开阔区域提供安全可靠的性能，并在复杂环境中仍能稳定运行。
突破通信障碍，将控制范围延伸至其他技术无法覆盖的区域。这款紧凑型扩展模块非常适合用于城市基础设施自动化、远程设施管理或精准农业优化。支持自定义脚本，可根据特定应用场景灵活定制功能。
安装简便，影响深远。目前适用于 EU868 频段，美国 US915 和澳大利亚 AU915-928 频段即将推出。
主要特性
- 借助外置天线，轻松实现长达 5 公里的通信。
- 无缝集成于 Shelly Gen3 与 Gen4 设备，延长通信距离。
- 即使在有遮挡或难以到达的区域也能稳定工作。
- 快速简单设置，即刻上手。
- 支持自定义脚本，满足特定使用场景需求。
应用场景
智能道路照明自动化
使用支持 LoRa 的继电器自动控制路灯，实现实时监控与调度。根据车流量或天气状况调整照明时间表，监测能耗并接收故障报警，从而减少维护停机时间和成本。
精准农业与远程灌溉
利用支持 LoRa 的继电器，对偏远农田的灌溉系统和照明进行自动化控制。根据土壤湿度、气象数据和运营需求，智能控制水泵、喷头和照明时间。通过监控环境传感器和用电量，优化用水效率、能源利用率及作物产量，无需现场值守即可完成管理。
智能停车场照明与管理
在停车场灯具上部署 LoRa 扩展模块，实现基于活动状态的自动定时开关与调光控制。通过运动传感器触发灯光，低使用时段节能，同时提升安全性。集成 LoRa 通信实现故障检测与实时监控，确保及时维修与高效运维。
仓库自动化与控制
采用调光或开关方式自动化仓库照明区域，优化能源使用并提升可见度。利用支持 LoRa 的继电器实现高效的能耗监测与故障识别，保障大型仓库空间内系统的顺畅运行。
远程设施设备控制
使用 LoRa 扩展模块，对偏远场所的泵站、照明和供电系统进行自动化与远程监控。根据运营需求和环境条件，合理调度设备运行时间以优化能源消耗。实时接收电源或设备故障警报，实现高效管理并最大限度减少人工干预。
主要应用领域
- 住宅
- 多住户单元（公寓、别墅、酒店等）
- 轻型商业（小型办公建筑、小型零售/餐厅/加油站等）
- 政府/市政
- 大学/学院
- 农业
连接方式
- LoRa
扩展模块接口
- 专有的 Shelly 串行接口，用于连接 Shelly Gen3 与 Gen4 设备
规格参数
| 项目 | 参数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 40 × 42 × 11 毫米 / 1.58 × 1.66 × 0.44 英寸 |
| 重量 | 10 克 / 0.4 盎司 |
| 安装方式 | 通过专有的 Shelly 串行接口连接至兼容的 Shelly 设备 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 黑色 |
| 环境要求 | |
| 工作环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气特性 | |
| 供电电压 | 3.3 V（由兼容的 Shelly 设备提供） |
| 功耗 | < 150 毫瓦 |
| 兼容设备 | |
| Shelly Gen3 设备： | |
| - Shelly 1 Gen3 | |
| - Shelly 1PM Gen3 | |
| - Shelly 2PM Gen3 | |
| - Shelly Shutter | |
| - Shelly EM Gen3 | |
| - Shelly Dimmer 0/1-10V PM Gen3 | |
| - Shelly DALI Dimmer Gen3 | |
| Shelly Gen4 设备： | |
| - Shelly 1 Gen4 | |
| - Shelly 1PM Gen4 | |
| - Shelly 2PM Gen4 | |
| 无线射频 | |
| LoRa | |
| 射频频段 | - EU868 - US915（即将推出） - AU915-928（即将推出） |
| 最大射频输出功率 | < 14 dBm |
| 通信距离 | 最远可达 5,000 米 / 16,400 英尺（取决于当地环境） |
脚本示例
https://github.com/ALLTERCO/shelly-script-examples
解决方案
故障排查
常见问题解答
我的 Shelly 设备为何无法识别 Shelly LoRa 扩展模块？
请检查以下几点：
- 确保您的 Shelly LoRa 扩展模块已牢固安装在兼容的 Shelly Gen3 或 Gen4 主控设备上。
- 确认主控设备运行的固件版本为 1.6 或更高版本。
- 确保扩展模块已正确连接至专用的 Shelly 串行接口（用于连接扩展模块至 Gen3/Gen4 设备）。
能否让多个 Shelly 设备通过一个带有 LoRa 扩展模块的设备进行 LoRa 通信？是否所有设备都必须配备 LoRa 扩展模块？
如果您有一个搭载了 LoRa 扩展模块的 Shelly Gen3/Gen4 设备作为网关，它可以接收来自其他设备（包括通过蓝牙连接的 BLU 设备）的数据，并进行转发或处理。例如，来自 BLU 设备（如 BLU H&T）的数据可通过具备 LoRa 扩展模块的 Shelly 设备经蓝牙收集，再通过 LoRa 传输。此配置需要自定义脚本，我们已在 GitHub 提供发射端和接收端的模板脚本示例：
建议：为获得最简单且最稳定的部署方案，推荐每个需要进行 LoRa 通信的 Shelly 设备均配备独立的 LoRa 扩展模块。
Shelly LoRa 扩展模块是否仅限一对一连接？是否支持多设备通信？
Shelly LoRa 扩展模块支持灵活的通信拓扑结构：
- 可以运行在点对点、点对多点以及多点对点模式下。
- 至少需一个发送端和一个接收端，也可支持：
- 一个发送端与多个接收端通信
- 一个接收端接收来自多个发送端的数据
- 多个发送端与多个接收端协同工作
- 为确保通信可靠性，请避免多个发送端同时发送数据（避免无线电冲突）。
- 所有 Shelly LoRa 扩展模块必须使用相同的 LoRa 配置（频率、带宽、扩频因子），才能正常通信。
当设备安装了 LoRa 扩展模块后，是否仍可正常使用 Shelly Gen4 设备的常规功能？
可以。该设备可同时作为 LoRa 通信节点和本地可控的 Shelly 设备运行。
什么是 LoRa 扩频因子（SF）？应如何使用？
LoRa 扩频因子（SF）决定了通信范围、数据速率与空中传输时间之间的权衡：
- 较低的 SF（如 SF7）：通信距离较短，传输速度快，每小时可发送更多消息。
- 较高的 SF（如 SF12）：通信距离更远，空中传输时间更长，每小时可发送的消息数量更少。
当网络中存在多个设备时，建议将扩频因子设置为网络中最远设备所需的值，以确保所有节点通信可靠。
为何我的 Shelly LoRa 扩展模块突然停止发送信号，即使发送端与接收端距离很近？
这极有可能是触发了 LoRa 安全停机机制，原因如下：
- 在 EU868 频段，LoRa 设备受法规规定的占空比限制（通常每子频段每小时不超过 0.1%）。
- Shelly LoRa 扩展模块内置安全停机机制，防止配置错误或过度发送。
- 当达到推荐每小时传输时间的 25% 时，系统将自动触发安全停机。
- 一旦触发，无论距离远近，后续传输将被禁止。
- 当每小时使用量降至限制以下时，传输会自动恢复。
如何在我的 Shelly LoRa 扩展模块上配置 US915 频段？
使用 US915 区域时，为符合 FCC 法规要求，必须启用跳频功能：
- 在设备设置中选择“US915”作为区域。
- 必须启用 64 个频率的跳频序列：
- 可通过网页界面内置工具自动生成；
- 或手动输入频率列表（保存前需验证其符合 FCC 合规性）。
- 所有传输始终从跳频序列的第一个频率开始。
- 传输之间必须强制延迟：
- 带宽为 125 kHz 时，延迟 20 秒；
- 带宽为 250 kHz 时，延迟 10 秒。
上述要求确保了扩展模块在 US915 频段下的运行符合 FCC 法规。
