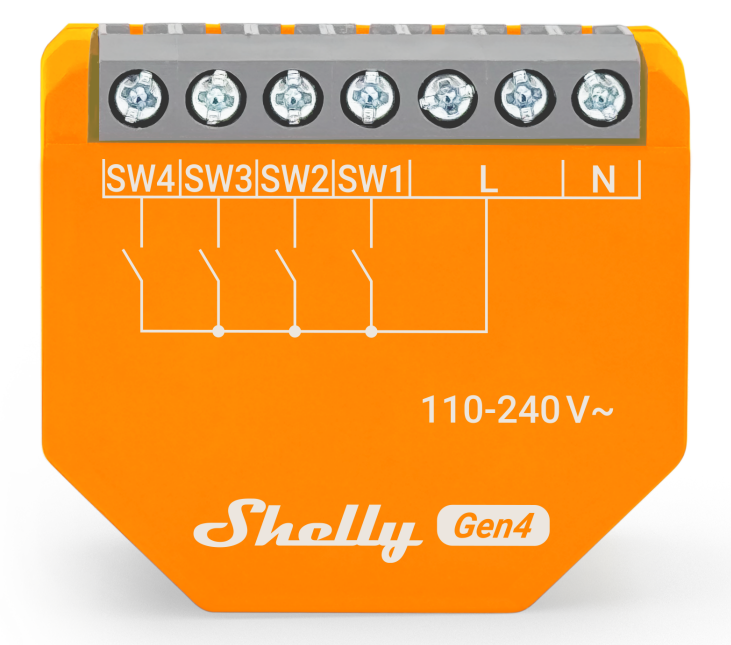

Shelly i4 Gen4
设备识别
- 设备名称： Shelly i4 Gen4
- 设备型号： S4SN-0A24X
- 设备SSID： ShellyI4G4-XXXXXXXXXXXX
- BLE 模型 ID： 0x1819
简要描述
Shelly i4 Gen4 是一款智能 Wi-Fi 开关输入控制器，可手动触发或禁用任意创建的场景，执行同步操作或复杂的触发情景。您可以使用 Shelly i4 Gen4 控制其他连接的 Shelly 开关、传感器或通过 HTTP 和 MQTT 控制的设备。小巧的设计可轻松安装于每个墙装开关后方，支持显示四个输入的状态并进行控制。
只要设备连接至 Wi-Fi 路由器并接入互联网，您即可在任何具备网络连接的地方远程访问和监控 Shelly i4 Gen4。
该设备可改装至标准电气墙盒中，也可安装在电源插座、灯开关后方或其他空间受限的位置。
Shelly i4 Gen4 内置网页界面，可用于控制和配置设备。
设备配备多协议无线 MCU，支持 Zigbee 与蓝牙连接，确保安全通信。
此设备兼容 Matter 协议。
主要特性
- Wi-Fi 连接： 设备可连接至家庭 Wi-Fi 网络，让您通过手机应用或其他兼容设备远程监控温湿度数据。
- 与智能家居平台集成： 可与 Google、Alexa 以及 Samsung SmartThings 等主流智能家居平台集成，实现语音控制和自动化功能。
- 本地与云端控制： 可独立在本地 Wi-Fi 网络中运行，也可通过云家居自动化服务进行操作。
- 蓝牙连接： 提供蓝牙及 BLE 网关功能，便于在设置过程中使用。
- Zigbee 连接： 支持 Zigbee 功能，有助于设置过程中的设备配对。
- 用户友好界面： 提供直观的操作界面，并配有复位按钮以支持手动交互。
- 升级处理器： 配备性能更强的处理器及 Zigbee 连接能力，提升整体运行效率。
- 嵌入式网页界面： 内置网页界面，用于监控、控制和调整各项设置。
- 无线连接： 支持 Wi-Fi（802.11 b/g/n/ax）和蓝牙 5.0 协议，具备明确的室内与室外覆盖范围。
- BLE 网关： 作为您的 Shelly BLU 设备与更广泛 Shelly 生态系统之间的桥梁。它接收蓝牙信号，并将其转发至云端，或本地发送给非蓝牙设备。
- 物联网设备的 Wi-Fi 扩展器： 利用 Wi-Fi 扩展器增强现有 Wi-Fi 信号，扩大网络覆盖范围，提升信号强度并传输至更大区域。
- 物联网设备的 Zigbee 扩展器： 使用 Zigbee 扩展器接收原始信号，增强其强度后向更广范围传播，从而扩展 Zigbee 网络覆盖。
- 脚本功能： Shelly 脚本语言功能说明
- 广泛的集成支持： 可与第三方家庭系统集成，支持文档化的 HTTP API、MQTT(s)、HTTP/HTTPS Web Hooks、UDP 等协议。
- 虚拟组件： 虚拟组件文档
- KNX net/IP 支持： KNX 集成指南
应用场景
- 远程电器控制： 使用手机、平板电脑、个人电脑或家庭自动化系统远程开启或关闭电动设备。
- 联网便捷性： 只要 Shelly i4 Gen4 连接到 Wi-Fi 路由器，您便可在任何有互联网连接的地方访问和控制设备。
- 家庭自动化： 使电力设备实现自动控制，带来更轻松愉悦的生活体验。
主要应用场景
- 住宅
- 多户住宅（公寓、联排别墅、酒店等）
- 轻型商业场所（小型办公楼、小型零售店/餐厅/加油站等）
- 政府/市政机构
- 大学/学院
集成支持
亚马逊 Alexa 支持的功能
是 —— 通过虚拟设备流程实现
Google 智能家居支持的属性
否
三星 SmartThings 支持的功能
否
设备电气接口
输入端口
- 4 个螺丝端子开关/按钮输入：SW1、SW2、SW3、SW4
- 3 个电源输入螺丝端子：1 个 N（零线），2 个 L（火线）
输出端口
无
扩展接口
- Shelly 专有串行接口
⚠ 警告！ 当设备通电时，扩展接口存在高压！
连接方式
- 以太网
- Wi-Fi
- 蓝牙
安全功能
- 过热保护
用户界面
输入部分
- 一个（控制）按钮
- 长按 5 秒：启用设备热点模式及蓝牙连接。
- 长按 10 秒：恢复出厂设置。
- 快速按下 5 次：将设备从默认的 Matter 模式切换至 Zigbee 模式。设备将在 3 分钟内进入配对模式，请根据您的 Zigbee 自动化系统的说明完成配对。
- 若错过前 3 分钟窗口期，可再次快速按下 3 次，重新启动 3 分钟的配对模式。
输出指示
- 单色 LED 指示灯状态：
- 启用热点模式且未连接 Wi-Fi：1 秒亮 / 1 秒灭
- 已启用 Wi-Fi 但未连接网络：1 秒亮 / 3 秒灭
- 已连接至 Wi-Fi 网络：持续常亮
- 云服务已启用但未连接：1 秒亮 / 5 秒灭
- 已连接至 Shelly 云服务：持续常亮
- 正在进行空中更新（OTA）：0.5 秒亮 / 0.5 秒灭
- 按下按钮并保持 5 秒：0.5 秒亮 / 0.5 秒灭
- 按下按钮并保持 10 秒：0.25 秒亮 / 0.25 秒灭
注：以上列表按设备初始状态排列，优先级最低。后续状态会覆盖先前状态。
规格参数
| 项目 | 数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 37×42×15 毫米 / 1.46×1.65×0.59 英寸 |
| 重量 | 19 克 / 0.67 盎 |
| 螺丝端子最大扭矩 | 0.4 牛·米 / 3.5 英寸·磅 |
| 导线截面积 | 0.5 至 4 平方毫米 / 20 至 11 AWG（实心、绞合及护套端子） |
| 导线剥线长度 | 6 至 7 毫米 / 0.24 至 0.28 英寸 |
| 安装方式 | 墙盒安装 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 橙色 |
| 端子颜色 | 灰色（鼠灰色） |
| 环境条件 | |
| 工作环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % 至 70 % 相对湿度 |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气参数 | |
| 供电电压 | 110 - 240 V~, 50/60 Hz |
| 功耗 | < 1 瓦 |
| 是否需要零线 | 否 |
| 传感器与计量 | |
| 内置温度传感器 | 是 |
| 无线通信 | |
| Wi-Fi | |
| 协议 | 802.11 b/g/n/ax |
| 射频频段 | 2412 - 2472 MHz |
| 最大射频功率 | < 20 dBm |
| 传输距离 | 室内最高可达 30 米 / 100 英尺，室外最高可达 50 米 / 160 英尺 (取决于当地环境) |
| 蓝牙 | |
| 协议 | 5.0 |
| 射频频段 | 2402 - 2480 MHz |
| 最大射频功率 | < 4 dBm |
| 传输距离 | 室内最高可达 10 米 / 33 英尺，室外最高可达 30 米 / 100 英尺 (取决于当地环境) |
| Zigbee | |
| 协议 | 802.15.4 |
| 支持中继 | 是 |
| 射频频段 | 2400 至 2483.5 MHz |
| 最大射频功率 | < 20 dBm |
| 传输距离 | 室内最高可达 100 米 / 328 英尺，室外最高可达 300 米 / 984 英尺 (取决于当地环境) |
| 微控制器单元 | |
| 处理器 | ESP-Shelly-C68F |
| 闪存容量 | 8MB |
| 固件功能 | |
| Webhooks（URL 操作） | 支持 20 个，每个钩子最多可配置 5 个 URL |
| 脚本功能 | 支持 |
| MQTT 协议 | 支持 |
基础接线图示
图例说明
| 端子 | 描述 | 电线 | 描述 |
|---|---|---|---|
| SW1, SW2, SW3, SW4 | 开关/按钮输入端子 | L | 火线（110–240 V~） |
| L | 火线端子（110–240 V~） | N | 零线 |
| N | 零线端子 |
