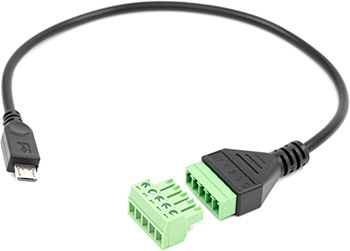

设备图片
设备识别信息
- 设备名称： 5端子扩展模块（适用于 Shelly The Pill 的配件）
- 设备型号： 无
简要描述
多功能扩展模块，可充分发挥 Shelly The Pill 的硬件功能。该模块提供 3 个可配置的输入/输出端口（逻辑电平为 3.3V），以及 5V 电源和接地参考，使 The Pill 可用于数字输入/输出、模拟输入（0–2.5V 范围）、或温度传感器（如 DS18B20、DHT22）。
设备电气接口
输入
- 1 个多功能输入/输出端口： 可配置为传感器输入（如 DS18B20、DHT22）、模拟输入（0–2.5 V）或数字输入/输出 —— IO1
- 2 个数字输入/输出端口（逻辑电平 3.3V） —— IO2、IO3
供电
- 可选供电端子：5V、GND
扩展模块接口
- 专用于 Shelly The Pill 的扩展模块连接器
详细输入输出说明
| 符号 | 描述 | 使用场景 |
|---|---|---|
| 5V | 5V 电源输出 | 为连接的传感器供电，或为 The Pill 提供 5V 电源 |
| IO1 | 输入/输出（逻辑电平 3.3V） | 可配置为：DS18B20、DHT22、模拟输入（0–2.5V）、数字输入或数字输出 |
| IO2 | 输入/输出（逻辑电平 3.3V） | 可配置为：数字输入或数字输出 |
| IO3 | 输入/输出（逻辑电平 3.3V） | 可配置为：数字输入或数字输出 |
| GND | 接地端 | 为连接的传感器提供参考地，或作为 The Pill 电源的 0V 参考点 |
规格参数
物理特性
| 属性 | 数值 |
|---|---|
| 尺寸（高×宽×深） | 44 毫米 × 23 毫米 × 10 毫米 |
| 重量 | 23 克 |
| 电缆长度 | 24 厘米 |
| 线缆颜色 | 黑色 |
| 外壳颜色 | 黑色 |
环境参数
| 属性 | 数值 |
|---|---|
| 工作环境温度 | 0 至 40 °C / 32 至 105 °F |
| 存储温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 相对湿度 | 30 % 至 70 % RH |
| 最大海拔高度 | 2000 米 / 6562 英尺 |

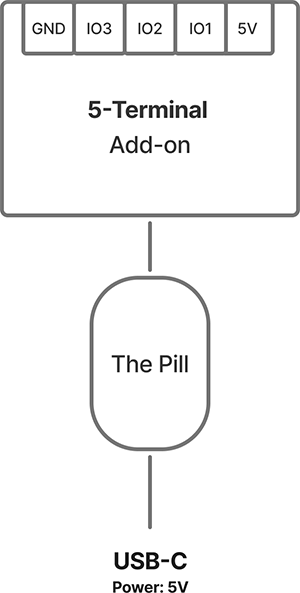

基本接线图
