设备识别
- 设备名称： Shelly Plus 1 Mini
- 设备型号： SNSW-001X8EU
- 设备SSID： Shelly1Mini-XXXXXX
简要描述
Shelly Plus 1 Mini 是一款小型智能开关，具备无源触点功能，可通过手机、平板电脑、PC 或家庭自动化系统远程控制电器。该设备可在本地 Wi-Fi 网络中独立运行，也可通过云平台的家庭自动化服务进行操作。
只要设备连接到 Wi-Fi 路由器并接入互联网，用户即可在任何具备网络连接的地点远程访问、控制和监控 Shelly Plus 1 Mini。
它可安装于标准电气墙盒内，或安装在电源插座、灯具开关后方等空间有限的位置。
Shelly Plus 1 Mini 内置网页界面，可用于监控和控制设备，并调整其各项设置。
主要应用场景
- 住宅
- 多户住宅（公寓、联排别墅、酒店等）
- 轻型商业场所（小型办公楼、小型零售店/餐厅/加油站等）
- 政府及市政设施
- 大学/学院
集成支持
- Samsung SmartThings
- Alexa
简化内部电路图
设备电气接口
输入端口
- 1 个螺丝端子上的开关/按钮输入
- 1 个螺丝端子上的无源触点继电器输入
- 2 个螺丝端子上的电源输入：N（零线）和 L（火线）
输出端口
- 1 个螺丝端子上的无源触点继电器输出
连接方式
- Wi-Fi
- 蓝牙（用于配网）
安全特性
- 过热保护
支持的负载类型
- 电阻性负载（白炽灯、加热设备）
- 容性负载（电容组、电子设备、电机启动电容）
- 带 RC 吸收电路的电感性负载（LED 灯驱动器、变压器、风扇、冰箱、空调）
用户界面
输入
- 1 个（复位）按钮
- 长按 5 秒：启用设备热点和蓝牙连接
- 长按 10 秒：恢复出厂设置
输出
- 单色 LED 指示灯状态
- 启用 AP（热点），但未连接 Wi-Fi：1秒亮 / 1秒灭
- 已开启 Wi-Fi，但未连接网络：1秒亮 / 3秒灭
- 已连接到 Wi-Fi 网络：持续亮起
- 云端已启用，但未连接：1秒亮 / 5秒灭
- 已连接至 Shelly 云：持续亮起
- 正在进行空中升级（OTA）：0.5秒亮 / 0.5秒灭
- 按住按钮 5 秒：0.5秒亮 / 0.5秒灭
- 按住按钮 10 秒：0.25秒亮 / 0.25秒灭
上述状态列表从设备初始状态开始，优先级最低。后续状态将覆盖前一个状态。
规格参数
| 类别 | 参数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 29 × 35 × 16 ±0.5 毫米 / 1.11 × 1.35 × 0.63 ±0.02 英寸 |
| 重量 | 19 ±1 克 / 0.65 ±0.04 盎司 |
| 安装方式 | 墙盒安装 |
| 螺丝端子最大扭矩 | 0.4 牛·米 / 3.5 磅·英寸 |
| 导线截面积 | 0.5 至 1.5 平方毫米 / 20 至 16 AWG |
| 导线剥线长度 | 5 至 6 毫米 / 0.20 至 0.24 英寸 |
| 外壳材质 | 塑料 |
| 颜色 | 蓝色 |
| 环境条件 | |
| 环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % 至 70 % 相对湿度 |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气参数 | |
| 供电电压 | 110 - 240 VAC |
| 继电器类型 | 无源触点（常开）、单极、微动触点 |
| 外部保护 | 10 A，B 或 C 型脱扣特性，6 kA 分断能力，能量限制等级 3 |
| 功耗 | < 1.2 瓦 |
| 输出回路额定值 | |
| 最大交流开关电压 | 240 伏 |
| 最大直流开关电压 | 30 伏 |
| 最大交流开关电流 | 8 安培 |
| 最大直流开关电流 | 5 安培 |
| 最大交流开关功率 | 2000 瓦 |
| 最大直流开关功率 | 150 瓦 |
| 电力测量功能 | 不支持 |
| 电压保护/切断 | 不支持 |
| 电流保护/切断 | 不支持 |
| 最大功率保护/切断 | 不支持 |
| 传感器与仪表 | |
| 内置温度传感器 | 支持 |
| 无线通信 | |
| 射频频段 | 2400 - 2495 兆赫 |
| 最大射频功率 | <20 dBm |
| Wi-Fi 协议 | 802.11 b/g/n |
| Wi-Fi 传输距离 | 室内最远 30 米 / 100 英尺，室外最远 50 米 / 160 英尺（受当地环境影响） |
| 蓝牙协议 | 4.2 |
| 蓝牙传输距离 | 室内最远 10 米 / 33 英尺，室外最远 30 米 / 100 英尺（受当地环境影响） |
| 主控单元（MCU） | |
| CPU | ESP32 |
| 存储容量（Flash） | 4 MB |
| 固件功能 | |
| 定时任务 | 支持 20 个 |
| Webhooks（URL 动作） | 支持 20 个，每个最多配置 5 个 URL |
| 脚本支持 | 支持 |
| MQTT 协议 | 支持 |
| UDP 通信 | 支持 |

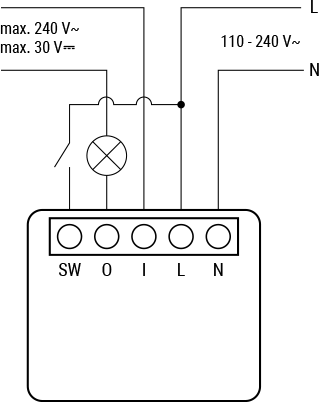

基础接线图
图例说明
| 端子标识 | 描述 | 导线标识 | 描述 |
|---|---|---|---|
| SW | 开关（控制输出 O）输入端子 | L | 火线（110 - 240 VAC） |
| O | 负载电路输出端子 | N | 零线 |
| I | 负载电路输入端子 | ||
| L | 火线（110-240 V）端子 | ||
| N | 零线端子 |
故障排除
设备过热
请确保环境温度不超过 40 °C / 105 °F。若设备安装在密闭空间内，可能导致局部温度超过安全限值。请确保设备周围有良好通风。
