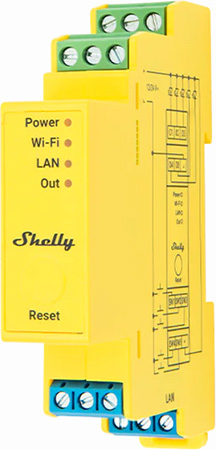

Shelly Pro RGBWW PM
设备识别信息
- 设备名称： Shelly Pro RGBWW PM
- 设备型号： SPDC-0D5PE16EU
- 设备SSID： ShellyProRGBWWPM-XXXXXXXXXXXX
- 设备蓝牙ID： 0x2012
简要说明
Shelly Pro RGBWW PM 是一款可安装在导轨上的五通道智能灯光控制器，具备 5 个输入端口（按钮、开关或模拟信号）和 5 个输出端口。它常用于控制 LED 灯带，并支持四种工作模式：
- RGB 和 CCT（默认）
- 双 CCT
- RGB 和双灯组
- 五灯组独立控制
在“五灯组独立控制”模式下，可以分别独立控制 5 条不同的 LED 灯带（灯组）。该设备具备电力测量功能，可实时监测电压、电流和功耗。
设备可在本地 Wi-Fi 网络中独立运行，也可通过云家庭自动化服务进行管理。只要连接到路由器，即可实现全球范围内的远程访问。内置的网页界面支持监控、控制与配置。
主要特性
- 导轨安装
- 多模式支持：
- RGB 和 CCT（默认）
- 双 CCT
- RGB 和双灯组
- 五灯组独立控制
- 电力测量： 精确的能量消耗监测
- 蓝牙： 符合蓝牙标准；支持短距离数据通信
- BLE 网关： 实现蓝牙设备与 Wi-Fi 设备之间的通信
- Wi-Fi： 连接无线网络
- Wi-Fi 范围扩展器： 重复无线信号以扩展覆盖范围
- 以太网： RJ45 接口
- 脚本功能： 创建自定义自动化场景
- 基础定时任务： 支持每周定时，可设置亮度、过渡时间及翻转值
- 高级定时任务： 全年详细调度，支持从秒到月的时间调整
- 自动开关定时器： 设置自动开启/关闭时间
- 本地自动化： 在本地 Wi-Fi 网络内执行自动化操作
- Webhooks： 轻量级事件驱动通信，与其他设备联动
- 兼容性： 与第三方家庭自动化系统无缝集成
- 无需网关： 可通过 Shelly Smart Control 或第三方平台实现本地或远程使用
- 活动日志： 存储详细的事件历史记录
- KVS（键值存储）： 持久化存储键值对数据
- 安全保护： 具备过流、过压、过载保护功能
- 动态组件： 用户创建的初始不存在的组件
- 五灯组模式下每输出通道独立控制： 提供最大灵活性
- 夜间模式：
- 夜间自动设定目标亮度，不受当前状态影响
- 默认：50% 亮度，RGB (255,255,255)，色温 4600K（可调）
- 可选择仅更改亮度，或仅更改颜色/色温，保持其他参数不变
- 开关/按钮/模拟输入模式：
- 支持使用开关、按钮或电位器（10kΩ）实现灵活输入控制
- 不同模式下的映射关系如下：
- 双 CCT 模式： 输入(0)&(1) → CCT(0)；输入(2)&(3) → CCT(1)；输入(4) 断开
- RGB + CCT 模式： 输入(0)&(1) → RGB；输入(2)&(3) → CCT；输入(4) 断开
- RGB + 两灯组模式： 输入(0) → RGB；输入(2) → 灯组(0)；输入(3) → 灯组(1)；输入(1)&(4) 断开
- 五灯组模式： 输入(x) → 灯组(x)
- 单按钮调光： 所有模式均支持
- 双按钮调光： 仅支持亮度调节（无色温控制）
- 过渡时间： 当前亮度与目标亮度之间变化所需时间（适用于颜色和白色光），不单独设置色温过渡。当输入模式为“模拟”时无效——仅支持自定义过渡。
- 开启时最小亮度： 切换开启且当前亮度低于最小阈值时生效。默认值：3%。适用于 RGB、CCT 及灯组组件。
- 最小/最大亮度： 调整调光信号范围，实现更精细控制
- 最小/最大色温： 重新映射输出色温范围（最小：1000–9999 K，最大：1001–10000 K）。默认：2700K – 6500K
- 按钮渐变速率： 按住按钮时亮度变化的速度
- 按钮预设： 双击触发预设亮度和颜色（或色温）。默认：100% 亮度，RGB (255,255,255)，4600K。可选：仅更改亮度或仅更改颜色/色温
应用场景
- 能耗监控： 实时跟踪所连灯具的用电情况
- RGBCCT 或五路独立灯光控制： 管理 RGBCCT 灯具或最多五个独立光源
- 唤醒与入睡程序： 通过渐变色彩/亮度模拟日出日落；支持昼夜节律照明
- 儿童友好夜灯： 适合睡前使用的柔和环境光
- 季节性或娱乐装饰： 用于节日、派对或活动的动态灯光效果
- 智能存在模拟： 通过自然开/关灯来模拟有人在家的状态
- 零售与商业展示： 用于视觉陈列的动态照明
- 增强照明控制： 与 Home Assistant、Google Home、Alexa、SmartThings 等平台集成
- 动态艺术装置： 展览中的互动灯光效果
主要应用场景
- 住宅
- 多户住宅（公寓、别墅、酒店）
- 小型商业（小型办公室、零售店、餐厅、加油站）
- 政府/市政设施
- 大学/学院
- 农业
集成支持
| 平台 | 是否支持 |
|---|---|
| 亚马逊 Alexa | ✅ 是 |
| 谷歌智能家居 | ✅ 是 |
| 三星 SmartThings | ✅ 是 |

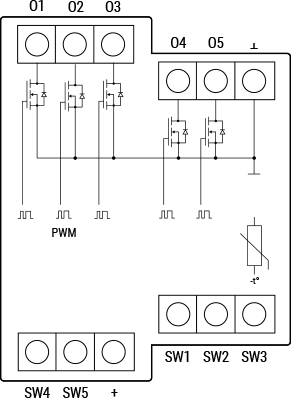

简化内部原理图
设备电气接口
输入接口
- 5 个螺丝端子开关/按钮输入：SW1, SW2, SW3, SW4, SW5
- 2 个电源输入螺丝端子：GND, DC
输出接口
- 5 个输出端口：O1, O2, O3, O4, O5
以太网接口
- 1 个 RJ45 接口
⚠ 注意！ 必须在断电状态下插拔网线。避免金属部件接触用户可触及区域。
扩展接口
- Shelly 专有串行接口
⚠ 注意！ 设备通电时，扩展接口上存在高压！
连接方式
- 以太网
- Wi-Fi
- 蓝牙
安全功能
- 过热保护
- 过压保护
- 过流保护
- 过载保护
支持的负载类型
- 白炽灯
- LED 和 CFL 灯
用户界面
输入接口
- 一个（控制）按钮：
- 长按 5 秒：启用接入点 + 蓝牙
- 长按 10 秒：恢复出厂设置
输出指示灯
- 单色 LED 指示灯状态：
- 启用 AP，Wi-Fi 未启用：1 秒亮 / 1 秒灭
- 启用 Wi-Fi 但未连接：1 秒亮 / 3 秒灭
- 已连接至 Wi-Fi：持续常亮
- 启用云服务但未连接：1 秒亮 / 5 秒灭
- 已连接至 Shelly 云：持续常亮
- 正在进行固件升级（OTA）：0.5 秒亮 / 0.5 秒灭
- 按钮长按 5 秒：0.5 秒亮 / 0.5 秒灭
- 按钮长按 10 秒：0.25 秒亮 / 0.25 秒灭
⚠️ 优先级高的状态会覆盖低优先级状态。
规格参数
| 类别 | 参数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 94×19×69 ±0.5 毫米 / 3.70×0.75×2.71 ±0.02 英寸 |
| 重量 | 61 克 / 2.15 盎 |
| 螺丝端子最大扭矩 | 0.4 牛·米 / 3.54 磅·英寸 |
| 导线截面积 | 0.5–2.5 毫米² / 20–14 AWG（绿色端子） 0.5–1.5 毫米² / 20–16 AWG（蓝色端子） （实心、绞合线、线鼻端子） |
| 导线剥线长度 | 6–7 毫米 / 0.24–0.28 英寸（绿色） 5–6 毫米 / 0.20–0.24 英寸（蓝色） |
| 安装方式 | DIN 导轨 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 黄色 |
| 环境条件 | |
| 工作环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度范围 | 30% 至 70% RH |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气参数 | |
| 供电电压 | 12–24 VDC |
| 功耗 | < 1.5 瓦 |
| 外部保护 | 16 安培，B/C 特性跳闸， 6 kA 短路分断能力， 能量限制等级 3 |
| 输出电路额定值 | |
| 最大开关电压 | 24 VDC |
| 最大开关电流 | 16 安培 |
| 最大控制电流 | 16 安培（总计），每通道 6 安培 |
| CCT 色温范围 | 2700K – 6500K（可配置为 1000K – 10000K） |
| 传感器与仪表 | |
| 直流电压表 | 12 V – 24 V，±10% |
| 电压表精度 | ±5%（12V–24V DC） |
| 直流电流表 | 0 mA – 5 A，±10% |
| 电流表精度 | ±5% |
| 功率与电能计量 | 有功/视在功率，有功/视在电能，功率因数，基波有功/无功电能 |
| 测量数据存储 | 不支持 |
| 内置温度传感器 | 支持 |
| 无线通信 | |
| Wi-Fi | |
| 协议 | 802.11 b/g/n |
| 射频频段 | 2401 – 2495 MHz |
| 最大射频功率 | < 20 dBm |
| 通信范围 | 室内最长 30 米 / 室外最长 50 米 （取决于实际环境） |
| 蓝牙 | |
| 协议 | 4.2 |
| 射频频段 | 2400 – 2483.5 MHz |
| 最大射频功率 | < 4 dBm |
| 通信范围 | 室内最长 10 米 / 室外最长 30 米 （取决于实际环境） |
| 微控制器 | |
| 处理器 | ESP32-D0WDQ6 |
| 时钟频率 | 40 MHz |
| 闪存容量 | 8 MB |
| 固件功能 | |
| 定时任务数量 | 20 个 |
| Webhooks（URL 操作） | 20 个，每个支持 5 个 URL |
| 脚本功能 | 支持 |
| MQTT 支持 | 支持 |
| 加密功能 | 支持 |
| 高级定时任务 | 支持 |
| KVS（键值存储） | 支持 |
基础接线图

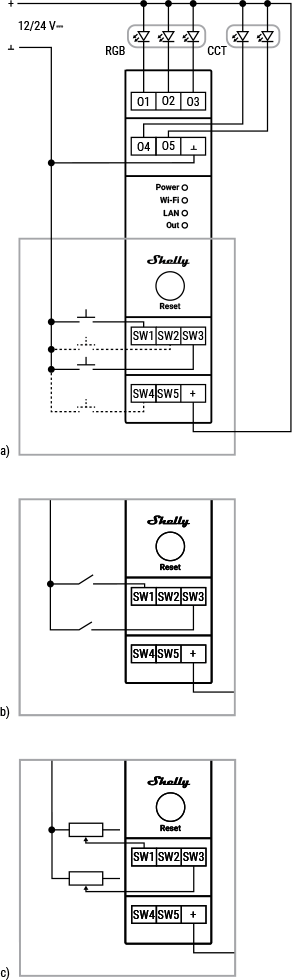

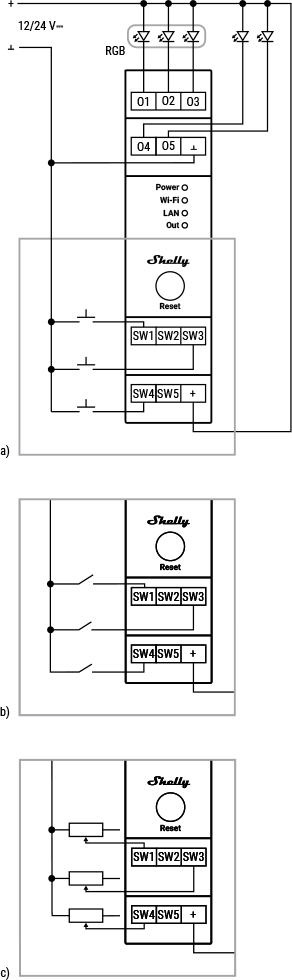

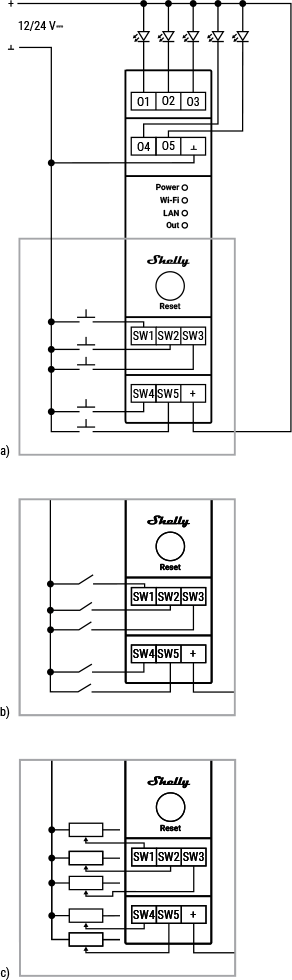

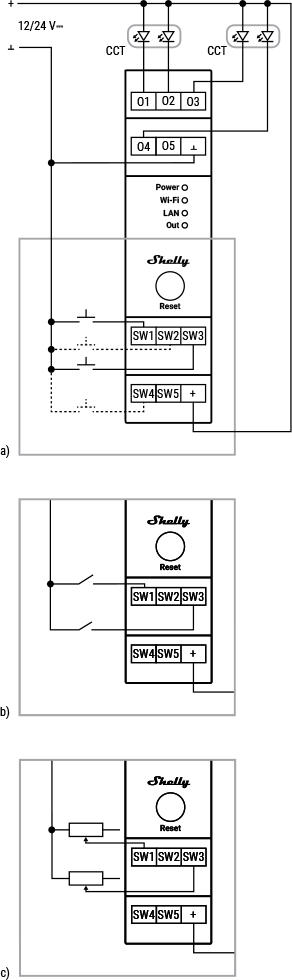

| 五灯组独立控制 | RGB + CCT | RGB + 两灯组 | 双 CCT |
|---|---|---|---|
 |  |  |  |
图例说明
| 端子 | 描述 | 线缆 | 描述 |
|---|---|---|---|
+ | 12/24 V⎓ 正极端子 | + | 正极（12–24 V⎓）导线 |
⊥ | 12/24 V⎓ 负极端子 | ⊥ | 接地线 |
SW1 | 输入端子 - 在 五灯组独立控制 中控制 O1 - 在 RGB + CCT、RGB + 两灯组 中控制 O1、O2、O3 - 在 双 CCT 中控制 O1、O2 | ||
SW2 | 输入端子 - 在 五灯组独立控制 中控制 O2 - 在 RGB + CCT（双按钮调光）中控制 O1、O2、O3 - 在 双 CCT（双按钮调光）中控制 O1、O2 - 在 RGB + 两灯组 中断开 | ||
SW3 | 输入端子 - 在 五灯组独立控制 中控制 O3 - 在 RGB + CCT 中控制 O4、O5 - 在 RGB + 两灯组 中控制 O4 - 在 双 CCT 中控制 O3、O4 | ||
SW4 | 开关/按钮输入端子 - 在 五灯组独立控制 中控制 O4 - 在 RGB + CCT（双按钮调光）中控制 O4、O5 - 在 RGB + 两灯组 中控制 O5 - 在 双 CCT（双按钮调光）中控制 O3、O4 | ||
SW5 | 开关/按钮输入端子 - 在 五灯组独立控制 中控制 O5 - 在 RGB + CCT、RGB + 两灯组、双 CCT 中断开 | ||
O1 | 输出端子 - 灯 1（五灯组独立控制） - 红色灯（RGB + 两灯组、RGB + CCT） - CCT1 暖白光（双 CCT） | ||
O2 | 输出端子 - 灯 2（五灯组独立控制） - 绿色灯（RGB + 两灯组、RGB + CCT） - CCT1 冷白光（双 CCT） | ||
O3 | 输出端子 - 灯 3（五灯组独立控制） - 蓝色灯（RGB + 两灯组、RGB + CCT） - CCT2 暖白光（双 CCT） | ||
O4 | 输出端子 - 灯 4（五灯组独立控制） - CCT 暖白光（RGB + CCT） - 灯组 1（RGB + 两灯组） - CCT2 冷白光（双 CCT） | ||
O5 | 输出端子 - 灯 5（五灯组独立控制） - CCT 冷白光（RGB + CCT） - 灯组 2（RGB + 两灯组） - 双 CCT 模式中未使用 |
