Shelly Wave Pro 1 – 设备文档
注意：原名为“Shelly Qubino Wave”的产品系列现已更名为“Shelly Wave”。此名称变更不会影响任何设备的功能。唯一的变化是在未来所有文档中使用新名称。
设备标识
- 设备型号：Wave Pro 1
- 欧盟零件号/订购代码：QPSW-0A1X16EU
- Z-Wave 产品类型 ID：
0x0002 - Z-Wave 产品 ID：
0x008A - Z-Wave 制造商：Shelly Europe Ltd.
- Z-Wave 制造商 ID：
0x0460
术语说明
- 设备：本文档中的“设备”指本指南所涵盖的 Shelly Qubino 设备。
- 网关：Z-Wave® 网关（也称 Z-Wave® 控制器、Z-Wave® 主控制器、Z-Wave® 主控设备或 Z-Wave® 中央枢纽）。它作为 Z-Wave® 智能家居网络的中心枢纽。本文档中统称为“网关”。
- S 按钮：位于 Z-Wave® 设备上的 Z-Wave® 服务按钮，用于执行添加（包含）、移除（排除）和恢复出厂设置等操作。全文统一使用“S 按钮”这一术语。
简要描述
Shelly Wave Pro 1 是一款可安装于导轨的智能开关，具备无源触点功能。它可控制最大 16 A 电流的单个电气负载的通断。支持与开关（默认）或按钮连接。
连接至输入端子 SW（SW1）的开关
若将 SW（SW1）配置为 开关（默认）：
- 每次切换状态即改变输出端口 O（O1）的状态：开 → 关 → 开 → 以此类推。
操作行为：
- 切换一次开关位置：切换输出端口 O（O1）状态，并向组 2 和组 3 中关联的设备发送命令（详见 Z-Wave 关联）。
连接至输入端子 SW（SW1）的带记忆开关
若将 SW（SW1）配置为 带记忆开关：
- 闭合触点：输出端口 O（O1）变为 开启，并向组 2 和组 3 中的设备发送命令。
- 断开触点：输出端口 O（O1）变为 关闭，并向组 2 和组 3 中的设备发送命令。
连接至输入端子 SW（SW1）的按钮
若将 SW（SW1）配置为 按钮：
- 每次按下均切换输出端口 O（O1）状态：开 → 关 → 开 → 以此类推。
操作行为：
- 短按：切换输出端口 O（O1）状态；向组 2 和组 3 中的设备发送命令。
- 长按：向组 3 中的设备发送命令。
- 松开：向组 3 中的设备发送命令。
🔗 详见 Z-Wave 关联 获取更多信息。
连接至输入端子 SW2 的开关/按钮
若将 SW2 配置为 开关（默认）：
- 每次开关状态变化都会向以下任一组发送关联命令：
- 组 4（通断），或
- 组 5（SSLC — 仅根单通道设备） 具体取决于当前开关位置。
🔗 参见 Z-Wave 关联 章节。
连接至输入端子 SW2 的记忆型开关
若将 SW2 配置为 记忆型开关：
- 任何状态变化都将向组 4（通断）或组 5（SSLC）发送关联命令，具体基于断电后最后记录的状态。
🔗 参见 Z-Wave 关联 章节。
连接至输入端子 SW2 的按钮
- 短按：在“开”与“关”命令间切换；发送至组 4（通断）或组 5（SSLC — 仅根单通道设备）。
- 长按：向组 5（SSLC — 仅根单通道设备）中的设备发送启动级别调节命令。
- 松开：停止组 5（SSLC — 仅根单通道设备）中设备的级别调节。
🔗 参见 Z-Wave 关联 章节。
通过输出端口 O（O1）控制负载的通断
连接至输出端口 O（O1）的负载可通过以下方式实现通断控制：
- 通过 Z-Wave 命令
- 启用参数 19 和 20 实现自动切换
- 按下开关/按钮 SW（SW1）
主要应用场景
- 住宅
- 多住户单元（公寓、联排别墅、酒店等）
- 轻型商业场所（小型办公室、零售店、餐厅、加油站等）
- 政府/市政设施
- 大学/学院
- 农业应用
兼容集成
Shelly Wave 系列设备基于 Z-Wave 技术——全球领先的智能家居解决方案。
这意味着它们可与 所有经过认证的 Z-Wave 网关 兼容。
我们定期对多种网关进行兼容性测试，以确保功能完整。
简化内部电路图
设备电气接口
输入端口
- 2 个开关/按钮输入端口（螺丝端子）
- 1 个无源触点继电器输入端口（螺丝端子）
- 2 个电源输入端口（螺丝端子）：N、L
输出端口
- 1 个无源触点继电器输出端口（螺丝端子）
连接方式
Z-Wave：非安全模式、S0 安全模式、S2 未认证安全模式、S2 已认证安全模式
安全特性
过热保护
- 自动切断自身继电器
- 向网关发送 通知报告（“检测到过热”）
- LED 会相应响应（请参考“检测到过热”时的闪烁模式）
✅ 重置触发条件：断电重启、短按 S 按钮，或按下任意开关/按钮（如 SW1、SW2 等）
⚠️ 注意：过热保护始终启用，无法禁用。
🔗 详情请参阅 检测到过热的通知
支持的负载类型
- 阻性负载（白炽灯泡、加热设备）
- 容性负载（电容组、电子设备、电机启动电容）
- 带 RC 吸收电路的感性负载（LED 驱动器、变压器、风扇、冰箱、空调）
用户界面
S 按钮与工作模式
- 正常模式
- “设置进行中”模式
- 设置模式（需使用 S 按钮）
- 执行包含、排除、恢复出厂设置等操作所需。
- 有时间限制；完成操作后将自动返回正常模式。
- 进入设置模式：
- 快速按下并长按 S 按钮，直到 LED 变为稳定蓝色。
- 可通过多次快速点击切换菜单选项。
- 菜单超时时间：10 秒后自动返回正常模式。
S 按钮功能
- 手动将设备添加至 Z-Wave 网络
- 手动从 Z-Wave 网络中移除设备
- 恢复设备出厂设置
LED 指示信号
| 状态 | LED 表现 |
|---|---|
| 已移除/排除 | 断电或按下 S 按钮后，在模式 1 下持续蓝灯闪烁 10 分钟 |
| 已添加/包含 | 断电或按下 S 按钮后，在模式 1 下持续绿灯闪烁 10 分钟 |
| 恢复出厂设置并重启 | 绿灯亮起约 1 秒，随后蓝红灯交替闪烁（0.1秒开/关）约 2 秒 |
| 添加/移除过程中 | 模式 2 下蓝灯闪烁 |
| 固件升级（OTA） | 模式 2 下蓝红灯交替闪烁 |
| 电源检查 | 模式 5 下蓝红灯交替闪烁 |
| 菜单选择（添加/移除） | 蓝灯常亮（最长 10 秒） |
| 执行添加/移除 | 模式 3 下蓝灯闪烁 |
| 菜单选择（恢复出厂设置） | 红灯常亮（最长 10 秒） |
| 执行恢复出厂设置 | 模式 3 下红灯闪烁 |
| 检测到过热 | 模式 4 下红灯闪烁：(0.2秒亮 / 0.2秒灭) × 1–6 次，然后熄灭 2 秒 |
📌 点击查看 LED 指示信号图像：
查看 LED 指示信号
LED 闪烁模式
| 模式 | 闪烁规律 |
|---|---|
| 模式 1 | 0.5秒亮 / 2秒灭 |
| 模式 2 | 0.5秒亮 / 0.5秒灭 |
| 模式 3 | 0.1秒亮 / 0.1秒灭 |
| 模式 4 | (1–6次) 0.2秒亮 / 0.2秒灭，然后 2秒灭 |
| 模式 5 | 0.2秒亮（蓝）/ 0.2秒亮（红） |
规格参数
| 参数 | 数值 |
|---|---|
| 供电电压 | 110–240 V AC，50/60 Hz |
| 功耗 | < 0.3 W |
| 最大开关电压（交流） | 240 V |
| 最大开关电流（交流） | 16 A |
| 最大开关电压（直流） | N/A |
| 最大开关电流（直流） | N/A |
| 过热保护 | 是 |
| 功率测量（瓦特） | 否 |
| 通信范围 | 室内最远 40 米（约 131 英尺）— 取决于环境条件 |
| Z-Wave® 中继器 | 是 |
| 处理器 | Z-Wave® S800 |
| Z-Wave® 频段 | 868.4 MHz |
| 最大射频功率 | < 25 mW |
| 尺寸（高 × 宽 × 深） | 94 × 19 × 69 ±0.5 mm / 3.70 × 0.75 × 2.71 ±0.02 in |
| 重量 | 60 克 / 2.12 盎司 |
| 安装方式 | DIN 导轨 |
| 螺丝端子扭矩 | 0.4 牛·米 / 3.54 磅·英寸 |
| 导线截面积 |
- 绿色端子：0.5–2.5 mm² / 20–14 AWG
- 白色端子：0.5–1.5 mm² / 20–16 AWG
| 剥线长度 | - 绿色端子：6–7 毫米 / 0.24–0.28 英寸
- 白色端子：5–6 毫米 / 0.20–0.24 英寸
| 外壳材质 | 塑料 | | 颜色 | 蓝色 | | 环境温度 | -20℃ 至 40℃ / -5℉ 至 105℉ | | 湿度 | 30% 至 70% RH | | 最大海拔 | 2000 米 / 6562 英尺 |

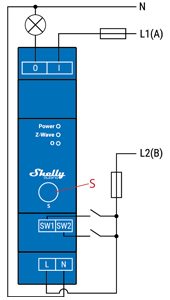

基础接线图
图例说明
| 端子 | 功能 | 接线 | 用途 |
|---|---|---|---|
| N | 零线端子 | N | 零线 |
| L | 火线端子（110–240 V AC） | L1(A) | 负载回路火线 |
| SW | 开关/按钮输入端子（控制输出端口 O） | L2(B) | 设备电源火线 |
| SW2 | 开关/按钮输入端子 | — | — |
| I | 负载回路输入端子 | — | — |
| O | 负载回路输出端子 | — | — |
关于 Z-Wave®
将设备加入 Z-Wave® 网络（包含）
💡 注意：成功添加或移除设备时，所有输出端口（如 O、O1 等）将短暂通断一次。
🔐 安全 2（S2）提示：需要使用设备及包装上标签的 5 位数 DSK PIN。请勿丢失！
SmartStart 包含
- 使用支持 SmartStart 的网关扫描设备上的二维码。
- 将设备接入电源。
- 若蓝灯在模式 1 下闪烁 → 表明设备尚未加入。
- 几秒内自动开始添加流程。
- 添加过程中蓝灯在模式 2 下闪烁。
- 成功后绿灯在模式 1 下闪烁。
使用 S 按钮包含
- 接入电源。
- 确认蓝灯在模式 1 下闪烁。
- 在网关上启用“添加/移除”模式。
- 长按 S 按钮直至 LED 变为稳定蓝色。
- 松开后，再次长按超过 2 秒，直到 LED 在模式 3 下闪烁 → 进入学习模式。
- 添加过程中蓝灯在模式 2 下闪烁。
- 成功后绿灯在模式 1 下闪烁。
⏳ 超时时间：设置模式下 10 秒后自动返回正常模式。
使用开关/按钮包含
- 接入电源。
- 确认蓝灯在模式 1 下闪烁。
- 在网关上启用“添加/移除”模式。
- 在 3 秒内快速切换任意一个 SW 端子的开关/按钮共 3 次 → 进入学习模式。
- 添加过程中蓝灯在模式 2 下闪烁。
- 成功后绿灯在模式 1 下闪烁。
📌 学习模式：允许设备从网关接收网络信息的状态。
从 Z-Wave® 网络中移除设备（排除）
💡 注意：自定义设置保持不变，仅移除网络成员身份。
使用 S 按钮排除
- 接入电源。
- 确认绿灯在模式 1 下闪烁 → 表明设备已加入。
- 在网关上启用“添加/移除”模式。
- 长按 S 按钮直至 LED 变为稳定蓝色。
- 松开后，再次长按超过 2 秒，直到 LED 在模式 3 下闪烁 → 进入学习模式。
- 排除过程中蓝灯在模式 2 下闪烁。
- 成功后蓝灯在模式 1 下闪烁。
⏳ 超时时间：设置模式下 10 秒后自动返回。
使用开关/按钮排除
- 接入电源。
- 确认绿灯在模式 1 下闪烁。
- 在网关上启用“添加/移除”模式。
- 在 3 秒内快速切换任意一个 SW 端子的开关/按钮共 3 次 → 进入学习模式。
- 排除过程中蓝灯在模式 2 下闪烁。
- 成功后蓝灯在模式 1 下闪烁。
恢复出厂设置
⚠️ 恢复后：所有自定义参数、关联关系、路由表、电量数据等将恢复为默认值。主网关 ID 与节点 ID 将被删除。
使用 S 按钮恢复
- 长按 S 按钮直至 LED 变为稳定蓝色。
- 快速连续按压 S 按钮，直至 LED 变为稳定红色。
- 继续长按超过 2 秒，直到红灯在模式 3 下闪烁 → 开始恢复过程。
- LED 先闪亮绿色约 1 秒，随后蓝红灯交替闪烁（模式 3）约 2 秒。
- 蓝灯在模式 1 下闪烁 → 恢复完成。
使用开关/按钮恢复
⚠️ 仅在通电后前 1 分钟内有效。
- 接入电源。
- 在 3 秒内快速切换任意一个 SW 端子的开关/按钮共 5 次。
- LED 先闪亮绿色约 1 秒，随后蓝红灯交替闪烁（模式 3）约 2 秒。
- 蓝灯在模式 1 下闪烁 → 恢复完成。
远程恢复出厂设置（通过网关）
将 参数编号 120 = 1
Z-Wave® 安全与设备特定密钥（DSK）
- 支持 安全 2（S2），采用强 AES-128 加密。
- 需要 支持 S2 的网关 才能实现完整安全。
- 支持：
- 带外 DSK 包含
- 已认证、未认证及非安全包含
🔐 重要提示：DSK 密码（前 5 位数字）印在设备侧面标签及包装内。切勿撕下标签。
DSK 也可通过二维码扫描获取。包含过程中，网关会验证通过无线传输接收到的混淆公钥。
Z-Wave® 参数
| 参数编号 | 描述 | 类型 | 默认值 | 可选值 |
|---|---|---|---|---|
| 1 – SW（SW1）开关类型 | 定义如何解释 SW1 | 1 字节 | 2 | 0=瞬时, 1=切换（闭合=开）, 2=切换（状态改变） |
| 2 – SW2 开关类型 | 定义如何解释 SW2 | 1 字节 | 2 | 0=按钮, 1=切换（闭合=开）, 2=切换（状态改变） |
| 17 – 断电后恢复 O（O1）状态 | 是否恢复上次状态 | 1 字节 | 0 | 0=恢复, 1=不恢复（保持关闭） |
| 19 – 自动关机定时器（O1） | 延迟后自动关闭 | 2 字节 | 0 | 0=禁用, 1–32535=秒或毫秒（参见参数 25） |
| 20 – 自动开机定时器（O1） | 延迟后自动开启 | 2 字节 | 0 | 0=禁用, 1–32535=秒或毫秒（参见参数 25） |
| 23 – O（O1）触点类型（常开/常闭） | 继电器触点类型 | 1 字节 | 0 | 0=常开（NO）, 1=常闭（NC） |
| 25 – 定时器单位（秒/毫秒） | 设置定时器单位 | 1 字节 | 0 | 0=秒, 1=毫秒 |
| 91 – 水浸报警响应 | 水浸报警时的动作 | 4 字节 | 0 | 0=无动作, 1=打开继电器, 2=关闭继电器 |
| 92 – 烟雾报警响应 | 烟雾报警时的动作 | 4 字节 | 0 | 0=无动作, 1=打开继电器, 2=关闭继电器 |
| 93 – 一氧化碳报警响应 | 一氧化碳报警时的动作 | 4 字节 | 0 | 0=无动作, 1=打开继电器, 2=关闭继电器 |
| 94 – 高温报警响应 | 高温报警时的动作 | 4 字节 | 0 | 0=无动作, 1=打开继电器, 2=关闭继电器 |
| 120 – 恢复出厂设置 | 触发远程恢复 | 1 字节 | 0 | 0=不恢复, 1=执行恢复 |
| 201–203 – 序列号部分 | 只读设备序列号部分 | 每项 4 字节 | 设备特定 | 0x00000000 – 0x7FFFFFFF |
⚙️ 参数 201–203 为只读，隐藏在“高级”标签下。
Z-Wave® 命令类
- ASSOCIATION_V2 [S0, S2]*
- ASSOCIATION_GRP_INFO_V3 [S0, S2]*
- BASIC_V2 [S0, S2]*
- SWITCH_BINARY_V2 [S0, S2]*
- CONFIGURATION_V4 [S0, S2]*
- DEVICE_RESET_LOCALLY_V1 [S0, S2]*
- FIRMWARE_UPDATE_MD_V5 [S0, S2]*
- INDICATOR_V3 [S0, S2]*
- MANUFACTURER_SPECIFIC_V2 [S0, S2]*
- MULTI_CHANNEL_ASSOCIATION_V3 [S0, S2]*
- NOTIFICATION_V8 [S0, S2]*
- POWERLEVEL_V1 [S0, S2]*
- SECURITY_V1
- SECURITY_2_V1
- SUPERVISION_V1
- TRANSPORT_SERVICE_V2
- VERSION_V3 [S0, S2]*
- ZWAVEPLUS_INFO_V2
[S2] = 安全 2 命令类
Z-Wave® 通知命令类
检测到过热
| 字段 | 值 |
|---|---|
| 通知类型名称 | 热警报 |
| 通知类型值 | 0x04 |
| 事件 | 状态 |
| 通知名称 | 检测到过热 |
| 通知名称值 | 0x02 |
| 版本 | V2 |
| LED 信号 | 模式 4：红灯闪烁（0.2秒亮/灭），每 2 秒重复一次 |
| 设备反应 | 关闭输出，发送通知 |
| 恢复操作 | 断电重启、短按 S 按钮、按下任意 SW 按钮 |
🔗 详情请参阅 通知详情
Z-Wave® 关联
| 组别 | 用途 | 允许节点 | 触发条件 | 支持命令 |
|---|---|---|---|---|
| 组 1（生命线） | 状态报告 | 1（仅网关） | 设备状态 | INDICATOR_REPORT, DEVICE_RESET_LOCALLY_NOTIFICATION, SWITCH_BINARY_REPORT, NOTIFICATION_REPORT |
| 组 2 | SW1 控制（基本） | 最多 9 个 | SW1 状态（开/关） | BASIC_SET |
| 组 3 | SW1 控制（多级） | 最多 9 个 | 推荐：按钮 | SWITCH_MULTILEVEL_START_LEVEL_CHANGE, STOP_LEVEL_CHANGE |
| 组 4 | SW2 控制（基本） | 最多 9 个 | SW2 状态（开/关） | BASIC_SET |
| 组 5 | SW2 控制（多级） | 最多 9 个 | 推荐：按钮 | SWITCH_MULTILEVEL_START_LEVEL_CHANGE, STOP_LEVEL_CHANGE |
⚠️ 为避免网络延迟，请每组最多连接 ≤5 个设备。
Z-Wave® 重要免责声明
Z-Wave® 通信可能无法保证 100% 可靠。请勿将此设备单独用于生命攸关的应用场景。若设备未被识别或行为异常，请手动核实设备类型，并确认您的网关支持 Z-Wave Plus™ 多级设备。
故障排除
如有帮助，请访问：支持门户
兼容性
| 网关 | 通断控制 | 开关通断 | 备注 |
|---|---|---|---|
| Home Assistant | ✅ | ✅ | |
| Fibaro HC 3 / Z-Wave Engine 3 | ✅ | ✅ | |
| Homey | ✅ | ✅ | |
| Homee Cube Gen 7 | ✅ | ✅ | |
| Homee Cube Gen 5 | ✅ | ⚠️ | 1* UI 不反映输出变化 |
| SmartThings | ✅ | ✅ | 需搭配 Shelly Wave Edge Driver |
| Vera Ezlo | ✅ | ✅ | |
| Cozify | ✅ | ✅ |
1* 输出状态已更改，但用户界面未更新。
图例说明
| 符号 | 含义 |
|---|---|
| ✅ | 正常工作 / 可行 |
| ⚠️ | 无法工作 / 不可行 |
| P | 部分功能 |
| N/T | 未经测试 |
| TBD | 待定 |
功能定义
| 功能 | 含义 |
|---|---|
| 通断 | 响应应用程序界面的开/关命令 |
| 开关通断 | 通过开关输入报告开/关状态变化 |
| 调光 | 响应调光命令 |
| 开关调光 | 通过开关输入报告调光状态 |
| 瓦特 | 主动报告用电量 |
| 千瓦时 | 主动报告能耗 |
| 上/下 | 响应上下命令 |
| 开关上/下 | 通过开关输入报告上下状态变化 |
| 百叶窗 | 响应百叶窗控制命令 |
| 开关百叶窗 | 通过开关输入报告百叶窗状态变化 |
| D 控制 | 在脱机模式下报告场景命令（单击/双击等） |
| D 二进制 | 在脱机模式下通过开关输入报告二进制开/关状态 |
| 传感器 # | 网关中显示的传感器可视化；注明类型 |
