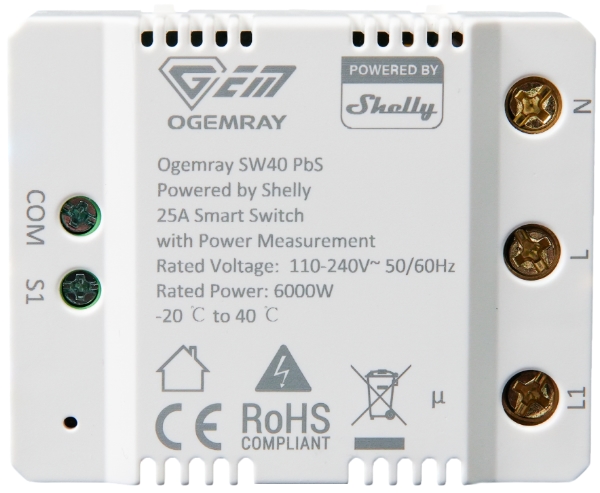

设备图片
设备识别信息
- 设备名称： Ogemray 25A 继电器
- 设备型号： S3PB-000001
- 设备SSID： Ogemray25ARelayPbS-XXXXXXXXXXXX
- 设备蓝牙ID： 0x1110
简要说明
Ogemray 25A 继电器是一款带电量测量功能的智能开关，可通过手机、平板电脑、PC 或家庭自动化系统远程控制大功率电器。该设备可在本地 Wi-Fi 网络中独立运行，也可通过基于云的家庭自动化服务进行管理。
它支持从任何具备互联网连接的位置进行远程访问、控制和监控，前提是设备已连接至路由器并接入互联网。
安装简便——无需重新布线。该设备可适配标准电气墙盒，安装于电源插座后方、灯开关背后或配电箱内。
设备内置网页界面，用于实时监控、控制与配置。
主要特性
- Wi-Fi 连接： 连接到家庭 Wi-Fi 网络，实现远程监控与控制。
- 蓝牙连接： 支持蓝牙及 BLE 网关，便于设置辅助。
- 智能家居集成： 兼容 Google Assistant、Amazon Alexa 及 Samsung SmartThings，支持语音控制与自动化。
- 带电量测量的智能开关： 作为智能开关，具备实时能耗监测功能。
- 紧凑设计： 小巧外形，适用于标准电气箱体的升级改造。
- 远程控制： 可通过智能手机、平板电脑、电脑或家庭自动化平台远程操作。
- 本地与云端控制： 支持在本地网络中使用，也支持通过云端服务远程控制。
- 升级处理器： 升级硬件，支持 Zigbee 连接。
- 远程访问： 只需互联网连接，即可随时随地进行完整远程访问与监控。
- 嵌入式网页界面： 内置网页用户界面，用于设备管理和参数调整。
- 无线连接： 支持 Wi-Fi（802.11 b/g/n）和蓝牙 4.2，具有明确的室内外覆盖范围。
- BLE 网关： 通过将蓝牙信号转发至云端或本地设备，桥接 Shelly BLU 设备至更广泛的 Shelly 生态系统。
- 物联网设备的 Wi-Fi 范围扩展器： 通过接收并重广播信号，扩大无线覆盖范围。
- 脚本支持： 支持 Shelly 脚本语言（了解更多）。
- 丰富的集成选项： 通过 HTTP API、MQTT(s)、Webhooks（HTTP/HTTPS）和 UDP 与第三方家居系统集成。
- 定时任务： 支持基于日期、时间、工作日、小时、分钟和秒的复杂调度。
- 虚拟组件： 提供动态组件以实现高级自动化（文档）。
- KNX net/IP 支持： 原生集成至 KNX 网络（详情）。
应用场景
- 电器控制： 远程管理热水器、水泵、照明、风扇等大功率设备。
- 用电监控： 实时追踪连接电器的用电情况，提升能效。
- 家庭自动化： 集成至智能家居场景与自动化流程中。
- 节能优化： 识别高耗电设备，并优化使用模式。
- 远程监控： 即使身处异地，也能持续监控与控制设备。
主要应用场景
- 住宅
- 多户住宅（公寓、联排别墅、酒店等）
- 轻型商业（小型办公室、零售店、餐厅、加油站）
- 政府/市政机构
- 大学/学院
- 农业
集成支持
| 平台 | 是否支持 |
|---|---|
| Amazon Alexa | 是 |
| Google Smart Home | 是 |
| Samsung SmartThings | 是 |

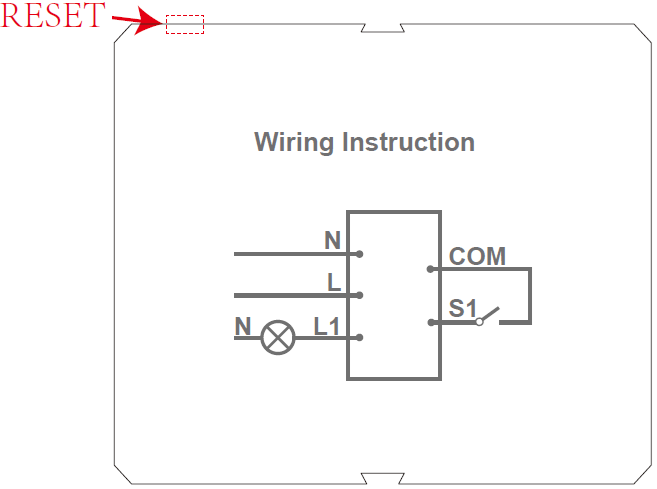

简化内部电路图
设备电气接口
输入端口
- 1 个螺丝端子开关/按钮输入：
S1 - 1 个螺丝端子公共开关/按钮输入：
COM - 3 个螺丝端子电源输入：
L（火线）、N（零线）
输出端口
- 1 个带电量测量的继电器输出，位于螺丝端子上：
L1
继电器与连接器额定值
连接方式
- Wi-Fi
- 蓝牙
通信协议
- Wi-Fi：802.11 b/g/n
- 蓝牙：4.2，支持 BLE
安全功能
- 过热保护
- 过压保护
- 过流保护
- 过载保护
支持的负载类型
- 电阻性负载（白炽灯、加热设备）
- 电容性负载（电容组、电子设备、电机启动电容）
- 带 RC 吸收电路的电感性负载（LED 驱动器、变压器、风扇、冰箱、空调、洗衣机、烘干机）
用户界面
输入
- 一个（控制）按钮：
- 按住 5 秒 → 启用设备热点与蓝牙连接
- 按住 10 秒 → 恢复出厂设置
输出
- 单色 LED 指示灯状态：
- 启用热点但未开启 Wi-Fi：1 秒亮 / 1 秒灭
- 已启用 Wi-Fi 但未连接：1 秒亮 / 3 秒灭
- 已连接至 Wi-Fi 网络：常亮
- 已启用云服务但未连接：1 秒亮 / 5 秒灭
- 已连接至 Shelly 云服务：常亮
- OTA（空中升级）：0.5 秒亮 / 0.5 秒灭
- 按住按钮 5 秒：0.5 秒亮 / 0.5 秒灭
- 按住按钮 10 秒：0.25 秒亮 / 0.25 秒灭
注：状态按优先级处理；后续状态会覆盖先前状态。
规格参数
| 类别 | 项目 | 数值 |
|---|---|---|
| 物理特性 | ||
| 尺寸（高 × 宽 × 深） | 51.4 × 60 × 26.5 毫米 / 2.03 × 2.36 × 1.04 英寸 | |
| 重量 | 82 克 / 2.89 盎司 | |
| 螺丝端子最大扭矩 | 1.2 牛·米 / 10.6 磅·英寸 | |
| 导线截面积 | 0.2 至 4 毫米² / 24 至 11 AWG（实心、绞合、护套端子） | |
| 导线剥线长度 | 6 至 7 毫米 / 0.24 至 0.28 英寸 | |
| 安装方式 | 墙面安装、旧式电气开关背面、配电箱内 | |
| 外壳材质 | 塑料 | |
| 外壳颜色 | 白色 | |
| 接线端子颜色 | 不适用 | |
| 环境条件 | ||
| 环境工作温度 | -20 °C 至 40 °C / -5 °F 至 105 °F | |
| 湿度 | 30% 至 70% 相对湿度 | |
| 最大海拔高度 | 2000 米 / 6562 英尺 | |
| 电气参数 | ||
| 供电电压 | 110–240 V~ | |
| 功耗 | < 3 瓦 | |
| 外部保护 | 符合 EN60898-1 标准的电缆保护开关（脱扣特性为 B 或 C，额定电流最大 16 A，最小分断能力 6 kA，能量限制等级 3） | |
| 输出电路额定值 | ||
| 最大切换电压 | 240 V~ | |
| 最大切换电流 | 25 A（在 240 V~ 电压下） | |
| 传感器与仪表 | ||
| 内置温度传感器 | 是 | |
| 交流电压表 | 是 | |
| 交流电流表 | 是 | |
| 无线通信 | ||
| Wi-Fi | ||
| 协议 | 802.11 b/g/n | |
| 射频频段 | 2401 – 2483 MHz | |
| 最大射频功率 | < 20 dBm | |
| 通信距离 | 室内最远约 30 米（100 英尺），室外最远约 50 米（160 英尺）（受环境影响） | |
| 蓝牙 | ||
| 协议 | 4.2，支持 BLE | |
| 射频频段 | 2400 – 2483.5 MHz | |
| 最大射频功率 | < 4 dBm | |
| 通信距离 | 室内最远约 10 米（33 英尺），室外最远约 30 米（100 英尺）（受环境影响） | |
| 微控制器 | ||
| 处理器 | ESP-Shelly-C38F | |
| 闪存 | 8 MB | |
| 固件功能 | ||
| 定时任务 | 20 项 | |
| Webhooks（URL 动作） | 20 个钩子，每个最多支持 5 个 URL | |
| 脚本支持 | 是 | |
| MQTT | 是 |

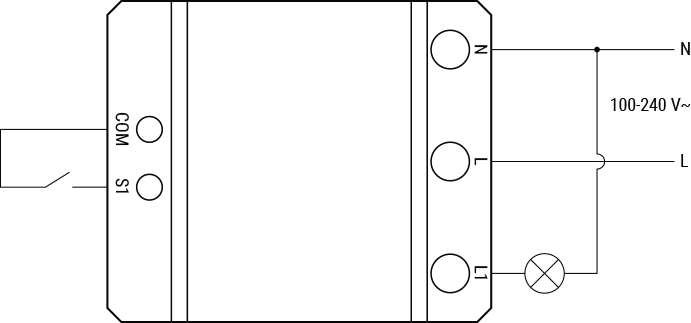

基础接线图
图例说明
| 端子 | 描述 | 电线 | 描述 |
|---|---|---|---|
| L | 火线端子（110–240 V~） | L | 火线（110–240 V~） |
| N | 零线端子 | N | 零线 |
| COM | 开关输入公共端子 | — | — |
| S1 | 开关（控制 L1）输出端子 | — | — |
| L1 | 负载电路输出端子 | — | — |
故障排除
--- 列出可能原因及相应的解决方法 ---
组件与 API
合规与认证
打印版用户手册
Ogemray 25A Relay 多语言打印版用户与安全指南.pdf
