Shelly Wave Pro 1PM – 设备文档
注意：此前被称为“Shelly Qubino Wave”的产品系列，现将统一更名为“Shelly Wave”。此次更名不会影响任何设备的功能。唯一的变化是在未来所有文档中使用新名称。
设备识别
- 设备型号：Wave Pro 1PM
- 澳大利亚零件号 / 订购代码：QPSW-0A1P16AU
- Z-Wave 产品类型 ID：
0x0002 - Z-Wave 产品 ID：
0x008B - Z-Wave 制造商：Shelly Europe Ltd.
- Z-Wave 制造商 ID：
0x0460
术语说明
| 术语 | 定义 |
|---|---|
| 设备 | 本文档中的“设备”指正在讨论的 Shelly Qubino 产品。 |
| 网关 | Z-Wave® 网关（也称作 Z-Wave® 控制器、主控制器、主控设备或中枢），作为 Z-Wave® 智能家居网络的中心枢纽。 |
| S 按钮 | 安装在 Z-Wave® 设备上的服务按钮，用于设备加入（Inclusion）、移除（Exclusion）和恢复出厂设置。 |

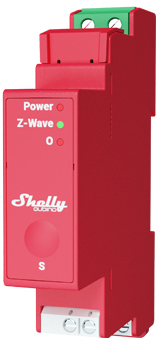

简要描述
Wave Pro 1PM 是一款安装于导轨的智能开关，具备电力测量功能。它可控制单个额定负载，最大支持 16 A 的电气负载，并支持开关（默认模式）和按钮两种操作方式。
连接至输入端子 SW（SW1）的开关
若配置为 开关（默认）：
- 单次拨动：切换输出端口 O（O1）状态（开 → 关，关 → 开），并向组 2 和组 3 中关联的设备发送命令。
- 500ms 内连续两次拨动：被识别为“双击”，向组 2 和组 3 中的调光器、遮阳帘等设备发送命令。
连接至输入端子 SW（SW1）的开关记忆型
若配置为 开关记忆型：
- 触点闭合：输出端口 O（O1）变为 开启，并向组 2 和组 3 中关联的设备发送命令。
- 触点断开：输出端口 O（O1）变为 关闭，并向组 2 和组 3 中关联的设备发送命令。
连接至输入端子 SW（SW1）的按钮
若配置为 按钮：
- 短按：切换输出端口 O（O1）状态（开 ↔ 关），并向组 2 和组 3 发送命令。
- 长按：向组 3 发送命令。
- 松开：向组 3 发送命令。
通过 O（O1）控制负载的通断
连接到 O（O1）的负载可通过以下方式控制：
- Z-Wave 命令
- 自动切换（通过参数 19 和 20 实现）
- 按下开关/按钮 SW（SW1）：切换负载状态
主要应用场景
- 住宅建筑
- 多户住宅单元（公寓、联排别墅、酒店）
- 轻型商业场所（小型办公室、零售店、餐厅、加油站）
- 政府/市政设施
- 大学/学院
兼容集成
Shelly Wave 设备基于 Z-Wave 技术——全球领先的智能家居技术。它们可与所有 已认证 的支持 Z-Wave 协议的网关兼容。
我们定期测试与各类 Z-Wave 网关的兼容性，以确保完整功能支持。

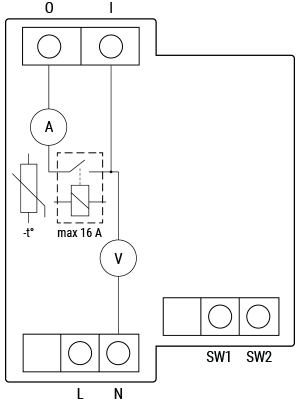

简化内部原理图
设备电气接口
输入端口
- 2 个开关/按钮输入端子（螺丝端子）
- 2 个电源输入端子（螺丝端子）：2 号端子为中性线（+）N，3 号端子为火线（−）L
- 1 个继电器输入端子（螺丝端子）
输出端口
- 1 个带电力测量功能的继电器输出端子（螺丝端子）
连接方式
- Z-Wave：非安全模式、S0 安全、S2 未认证安全、S2 已认证安全
安全特性
过热保护
- 当温度超过 80°C 且持续时间超过 5 秒，设备将：
- 自动关闭自身继电器
- 向网关发送 通知报告（“检测到过热”）
- LED 按相应模式闪烁（详见 LED 闪烁模式说明）
复位条件：
- 断电重启
- 短按 S 按钮
- 按下任意开关/按钮（SW1、SW2 等）
✅ 注意：过热保护始终启用，无法禁用。
过流保护
- 当电流超过 16A + 10%（即 17.6A） 且持续时间超过 5 秒，设备将：
- 关闭继电器
- 发送 通知报告（“检测到过流”）
- LED 按照对应模式闪烁
复位条件：
- 断电重启
- 短按 S 按钮
- 按下任意开关/按钮（SW1、SW2 等）
✅ 注意：过流保护始终启用，无法禁用。
过压保护
- 适用于标准 230 V AC 供电。
- 若电压超过 278 V AC（240V +15%）且持续时间超过 5 秒，设备将：
- 关闭继电器
- 发送 通知报告（“检测到过压”）
- LED 按照对应模式闪烁
复位条件：
- 断电重启
- 短按 S 按钮
- 按下任意开关/按钮（SW1、SW2 等）
✅ 注意：过压保护始终启用，无法禁用。
支持的负载类型
- 阻性负载（白炽灯、加热设备）
- 容性负载（电容组、电子设备、电机启动电容）
- 带 RC 吸收电路的感性负载（LED 驱动器、变压器、风扇、冰箱、空调）
用户界面
S 按钮与工作模式
- 正常模式
- 设置进行中模式
- 设置模式（使用 S 按钮）
- 用于设备加入、移除、恢复出厂设置等操作
- 持续时间有限；操作完成后自动返回正常模式
进入设置模式：
- 快速按下并长按 S 按钮，直到 LED 变为稳定的蓝色。
- 再次快速按下 → 可循环选择菜单选项。
- 菜单超时时间：10 秒后自动返回正常模式。
S 按钮功能
- 手动将设备添加至 Z-Wave 网络
- 手动从 Z-Wave 网络中移除设备
- 恢复设备出厂设置
LED 指示信号
| 模式 | 状态 | 含义 |
|---|---|---|
| 模式 1 | 亮 0.5 秒 / 熄 2 秒 | 正常运行（蓝色 = 未加入，绿色 = 已加入） |
| 模式 2 | 亮 0.5 秒 / 熄 0.5 秒 | 加入/移除、固件升级、电源检查 |
| 模式 3 | 亮 0.1 秒 / 熄 0.1 秒 | 执行动作（加入/移除/恢复出厂设置） |
| 模式 4 | （1–7 次）亮 0.2 秒 / 熄 0.2 秒，再熄 2 秒 | 报警状态（过流、过热、过压等） |
| 模式 5 | 蓝色亮 0.2 秒 / 红色亮 0.2 秒 | 电源检查（交流频率或直流电压） |
报警 LED 闪烁模式：
| 报警类型 | 闪烁模式 | 说明 |
|---|---|---|
| 检测到过流 | 1 次：亮 0.2 秒 / 熄 0.2 秒，再熄 2 秒 | 循环重复 |
| 检测到过热 | 2 次：亮 0.2 秒 / 熄 0.2 秒，再熄 2 秒 | 循环重复 |
| 电源故障 | 3 次：亮 0.2 秒 / 熄 0.2 秒，再熄 2 秒 | 循环重复 |
| 检测到过压 | 7 次：亮 0.2 秒 / 熄 0.2 秒，再熄 2 秒 | 循环重复 |
🔔 所有报警均会触发继电器关闭，并向网关发送通知。
规格参数
⚠️ 错误渲染宏 'excerpt-include'：用户无权限查看页面 'DEV:Technical Specifications'。

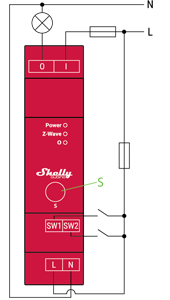

基本接线图
图例说明
| 端子 | 功能 | 接线 | 用途 |
|---|---|---|---|
| N | 中性端子 | N | 中性线 |
| L | 火线端子（110–240 V AC） | L | 火线（110–240 V AC） |
| SW1 | 开关/按钮输入（控制输出 O） | — | 控制输入 |
| SW2 | 开关/按钮输入 | — | 可选控制输入 |
| I | 负载电路输入 | — | 负载输入侧 |
| O | 负载电路输出 | — | 负载输出侧 |
关于 Z-Wave®
将设备添加至 Z-Wave® 网络（加入）
⚠️ 注意：成功加入/移除过程中，所有输出端口（O、O1 等）会短暂地开启或关闭。
SmartStart 加入方式
- 使用网关应用扫描设备标签上的二维码。
- 将 DSK 添加至配置列表。
- 将设备接入电源。
- 蓝色 LED 在模式 1 下闪烁 → 表示尚未加入。
- 数秒内自动开始加入流程。
- 加入过程中蓝色 LED 在模式 2 下闪烁。
- 成功则绿色 LED 在模式 1 下闪烁。
使用 S 按钮加入
- 将设备接入电源。
- 确认蓝色 LED 在模式 1 下闪烁。
- 在网关上启用“添加/移除”模式。
- 按住 S 按钮，直至 LED 变为稳定蓝色。
- 松开后，再次按住（>2秒），直到 LED 在模式 3 下闪烁 → 进入学习模式。
- 加入过程中蓝色 LED 在模式 2 下闪烁。
- 成功则绿色 LED 在模式 1 下闪烁。
⏱️ 设置模式超时时间：10 秒
使用开关/按钮加入
- 将设备接入电源。
- 确认蓝色 LED 在模式 1 下闪烁。
- 在网关上启用“添加/移除”模式。
- 在 3 秒内快速拨动 SW 端子 3 次 → 设备进入学习模式。
- 加入过程中蓝色 LED 在模式 2 下闪烁。
- 成功则绿色 LED 在模式 1 下闪烁。
📌 学习模式：允许设备从网关接收网络信息的状态。
从 Z-Wave® 网络中移除设备（排除）
⚠️ 注意：自定义设置保持不变；仅移除网络关联。
使用 S 按钮移除
- 将设备接入电源。
- 确认绿色 LED 在模式 1 下闪烁 → 表示设备已加入。
- 在网关上启用“添加/移除”模式。
- 按住 S 按钮，直至 LED 变为稳定蓝色。
- 松开后，再次按住（>2秒），直到 LED 在模式 3 下闪烁 → 进入学习模式。
- 移除过程中蓝色 LED 在模式 2 下闪烁。
- 成功则蓝色 LED 在模式 1 下闪烁。
⏱️ 设置模式超时时间：10 秒
使用开关/按钮移除
- 将设备接入电源。
- 确认绿色 LED 在模式 1 下闪烁。
- 在网关上启用“添加/移除”模式。
- 在 3 秒内快速拨动 SW 端子 3 次 → 进入学习模式。
- 移除过程中蓝色 LED 在模式 2 下闪烁。
- 成功则蓝色 LED 在模式 1 下闪烁。
恢复出厂设置
通用说明
重置后，所有自定义参数（如电量、关联、路由等）将恢复为默认值。HOME ID 与 NODE ID 将被删除。
💡 仅在网关丢失或无法使用时才使用。
使用 S 按钮恢复出厂设置
- 按住 S 按钮，直至 LED 变为稳定蓝色。
- 快速反复按下 S 按钮，直至 LED 变为稳定红色。
- 长按（>2秒）S 按钮，直至红色 LED 在模式 3 下闪烁 → 开始重置。
- 重置过程中：LED 先变为稳定绿色（约 1 秒），然后蓝红交替闪烁（模式 3，约 2 秒）。
- 蓝色 LED 在模式 1 下闪烁表示成功。
使用开关/按钮恢复出厂设置
⚠️ 仅在通电后 第一分钟内 可行。
- 将设备接入电源。
- 在 3 秒内快速拨动 SW 端子 5 次。
- LED 先变为稳定绿色（约 1 秒），随后蓝红交替闪烁（模式 3，约 2 秒）。
- 蓝色 LED 在模式 1 下闪烁表示成功。
通过参数 120 远程触发
将参数 120 设置为 1431655765（十六进制 0x55555555）以触发远程恢复出厂设置。
✅ 重置后，该参数将自动恢复为
0。
Z-Wave® 安全与设备特定密钥（DSK）
- 支持 安全 2（S2），采用 AES-128 加密。
- 需要 支持 S2 的网关 才能实现完整安全。
- 使用 带外 DSK 认证 方式。
- 在 S2 加入过程中需输入 PIN 码（前 5 位数字）。
📌 DSK 标签示例：
- 印在设备侧面及包装内。
- 包含二维码可供扫描。
- 请勿撕下标签。
🔐 重要提示：切勿遗失 DSK 标签。
Z-Wave® 参数表
| 参数 | 描述 | 默认值 | 可选值 |
|---|---|---|---|
| 1 – SW (SW1) 开关类型 | 定义 SW1 开关的行为 | 2 | 0：瞬时，1：切换（触点闭合=开），2：切换（状态改变） |
| 2 – SW2 开关类型 | 定义 SW2 端子的行为 | 2 | 0：瞬时，1：切换（闭合=开），2：切换（状态改变） |
| 17 – 断电后恢复状态 | 断电后是否保存上次状态？ | 0 | 0：是，1：否（保持关闭） |
| 19 – 自动关机定时器（O1） | 开启后定时自动关闭 | 0 | 0：禁用，1–32535：秒或毫秒（见参数 25） |
| 20 – 自动开机定时器（O1） | 关闭后定时自动开启 | 0 | 0：禁用，1–32535：秒或毫秒 |
| 23 – O (O1) 触点类型 | 继电器触点：常开（NO）或常闭（NC） | 0 | 0：NO，1：NC |
| 25 – 定时器单位（秒/毫秒） | 设置定时器分辨率 | 0 | 0：秒，1：毫秒 |
| 36 – 电量变化报告阈值（%） | 最小变化百分比才上报电量 | 50 | 0：禁用，1–100% |
| 39 – 报告间隔最小时间（O1） | 报告之间最短间隔 | 30 | 0：禁用，1–120 秒 |
| 91 – 水浸报警响应 | 水浸报警时的动作 | 0 | 0：无操作，1：打开继电器，2：关闭继电器 |
| 92 – 烟雾报警响应 | 烟雾报警时的动作 | 0 | 0：无操作，1：打开，2：关闭 |
| 93 – 一氧化碳报警响应 | 一氧化碳报警时的动作 | 0 | 0：无操作，1：打开，2：关闭 |
| 94 – 高温报警响应 | 高温报警时的动作 | 0 | 0：无操作，1：打开，2：关闭 |
| 120 – 恢复出厂设置 | 触发重置 | 0 | 0：不触发，1431655765（0x55555555） |
| 201–203 – 序列号部分 | 只读，隐藏 | 设备专属 | 0x00000000 – 0x7FFFFFFF |
Z-Wave® 命令类
| 命令类 | 安全等级 |
|---|---|
| ASSOCIATION_V2 | [S0, S2]* |
| ASSOCIATION_GRP_INFO_V3 | [S0, S2]* |
| BASIC_V2 | [S0, S2]* |
| SWITCH_BINARY_V2 | [S0, S2]* |
| CONFIGURATION_V4 | [S0, S2]* |
| DEVICE_RESET_LOCALLY_V1 | [S0, S2]* |
| FIRMWARE_UPDATE_MD_V5 | [S0, S2]* |
| INDICATOR_V3 | [S0, S2]* |
| MANUFACTURER_SPECIFIC_V2 | [S0, S2]* |
| METER_V6 | [S0, S2]* |
| MULTI_CHANNEL_ASSOCIATION_V3 | [S0, S2]* |
| NOTIFICATION_V8 | [S0, S2]* |
| POWERLEVEL_V1 | [S0, S2]* |
| SECURITY_V1 | — |
| SECURITY_2_V1 | — |
| SUPERVISION_V1 | — |
| TRANSPORT_SERVICE_V2 | — |
| VERSION_V3 | [S0, S2]* |
| ZWAVEPLUS_INFO_V2 | — |
[S2] = 支持 S2 安全的命令类
Z-Wave® 通知命令类
检测到过热
| 字段 | 值 |
|---|---|
| 通知类型名称 | 热力报警 |
| 值 | 0x04 |
| 事件 | 状态 |
| 通知名称 | 检测到过热 |
| 值 | 0x02 |
| 版本 | V2 |
| 设备特定 | 是 |
| LED 指示 | 参见表格 |
| 设备反应 | 关闭输出，发送通知 |
| 恢复操作 | 断电重启、按下 S 按钮、按下开关 |
检测到过流（O1）
| 字段 | 值 |
|---|---|
| 通知类型名称 | 电力管理 |
| 值 | 0x08 |
| 事件 | 状态 |
| 通知名称 | 检测到过流 |
| 值 | 0x06 |
| 版本 | V3 |
| 设备特定 | 是 |
| LED 指示 | 参见表格 |
| 设备反应 | 关闭 O(1)，发送通知 |
| 恢复操作 | 断电重启、按下 S 按钮、按下开关 |
交流电源中断
| 字段 | 值 |
|---|---|
| 通知类型名称 | 电力管理 |
| 值 | 0x08 |
| 事件 | 状态 |
| 通知名称 | 交流电源中断 |
| 值 | 0x02 |
| 版本 | V2 |
| 设备特定 | 是 |
| LED 指示 | 参见表格 |
| 设备反应 | 关闭所有输出，发送通知 |
| 恢复操作 | 断电重启、按下 S 按钮、按下开关 |
Z-Wave® 关联设置
| 组 | 节点 | 触发条件 | 命令 | 说明 |
|---|---|---|---|---|
| 1（生命线） | 1（网关） | 状态、错误 | INDICATOR_REPORT、DEVICE_RESET_LOCALLY_NOTIFICATION、SWITCH_BINARY_REPORT、NOTIFICATION_REPORT、METER_REPORT | 标准生命线 |
| 2 | 9 | SW1（开/关） | BASIC_SET ON/OFF | 用于基本开关控制 |
| 3 | 9 | SW1（调光） | SWITCH_MULTILEVEL_START_LEVEL_CHANGE / STOP | 用于调光器/百叶窗 |
| 4 | 9 | SW1（开/关） | BASIC_SET ON/OFF | 与组 2 重复 |
| 5 | 9 | SW1（调光） | SWITCH_MULTILEVEL_START_LEVEL_CHANGE / STOP | 与组 3 重复 |
Z-Wave® 重要免责声明
Z-Wave® 通信可能无法 100% 可靠。请勿仅依赖此设备用于生命攸关的应用。如果设备未被识别，请手动更改设备类型，并确认网关支持 Z-Wave Plus™ 多级设备。
故障排查
如需帮助，请访问：Shelly 支持门户
与网关的兼容性
| 网关 | 开关控制 | 开关状态 | 功率 | 电量 | 备注 |
|---|---|---|---|---|---|
| Home Assistant | ✅ | ✅ | ✅ | ✅ | |
| Fibaro HC3 / Z-Wave 引擎 3 | ✅ | ✅ | ✅ | ✅ | |
| Homey | ✅ | ✅ | ✅ | ✅ | |
| Homee Cube Gen 7 | ✅ | ✅ | ✅ | ✅ | |
| Homee Cube Gen 5 | ✅ | ⚠️ P*1 | ⚠️ ★*2 | ⚠️ ★*2 | *1 UI 不反映更新 *2 不报告瓦特/千瓦时 |
| SmartThings | ✅ | ✅ | ✅ | ✅ | 需使用 Shelly Wave 边缘驱动 |
| Vera Ezlo | ✅ | ✅ | ✅ | ✅ | |
| Cozify | ✅ | ✅ | ✅ | ✅ |
🔍 图例：
- ✅ = 正常工作 / 可行
- ⚠️ ★ = 无法工作 / 不可行
- ⚠️ P = 部分功能
- N/T = 未测试
- TBD = 待完成
网关使用指南
实用指南：Shelly 知识库 – Z-Wave
