Shelly 1PM Mini Gen4
说明书
接线图
接线说明
图 1：电路图

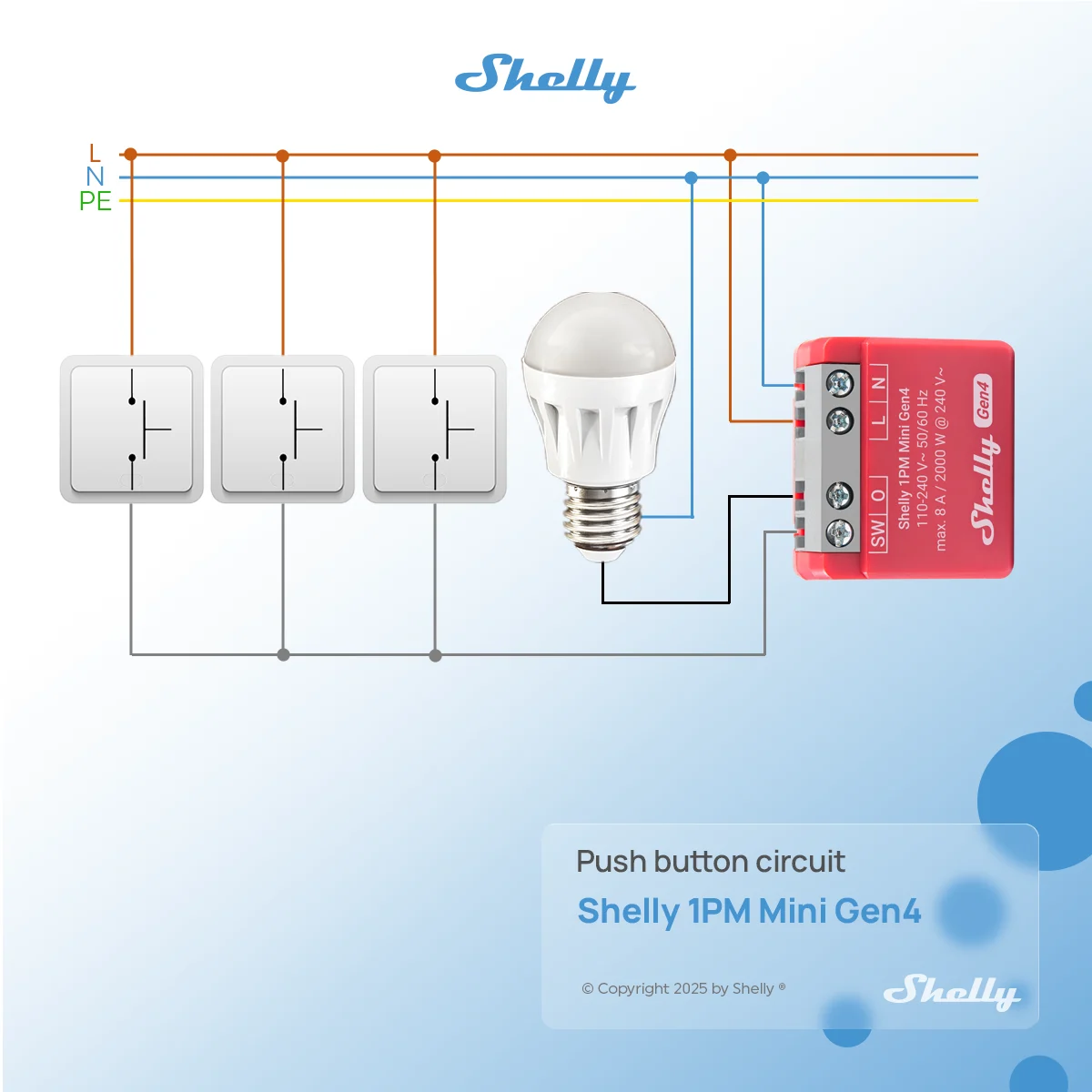

图 2：按键开关接线

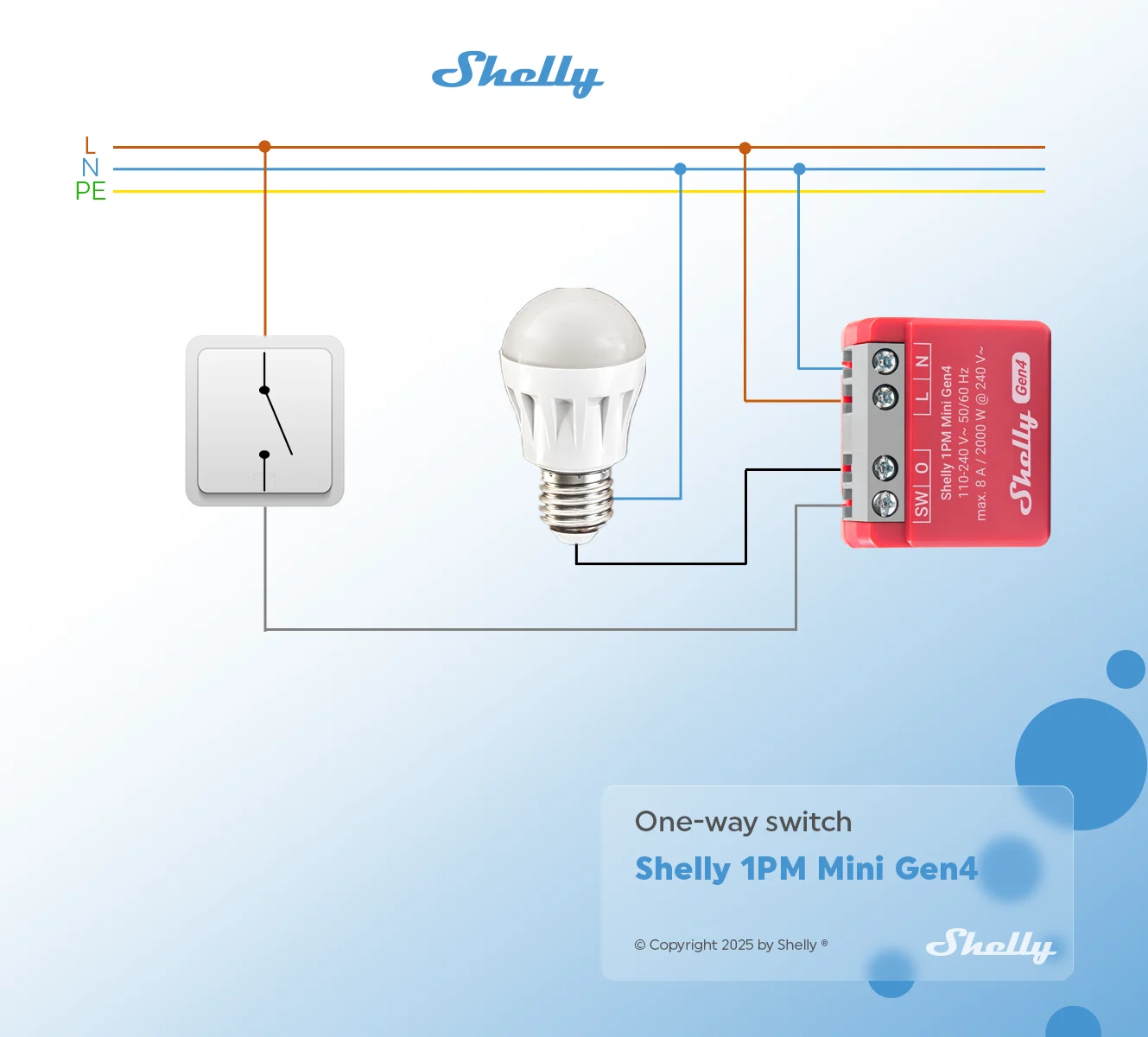

图 3：单向开关接线
图 4：控制器接线

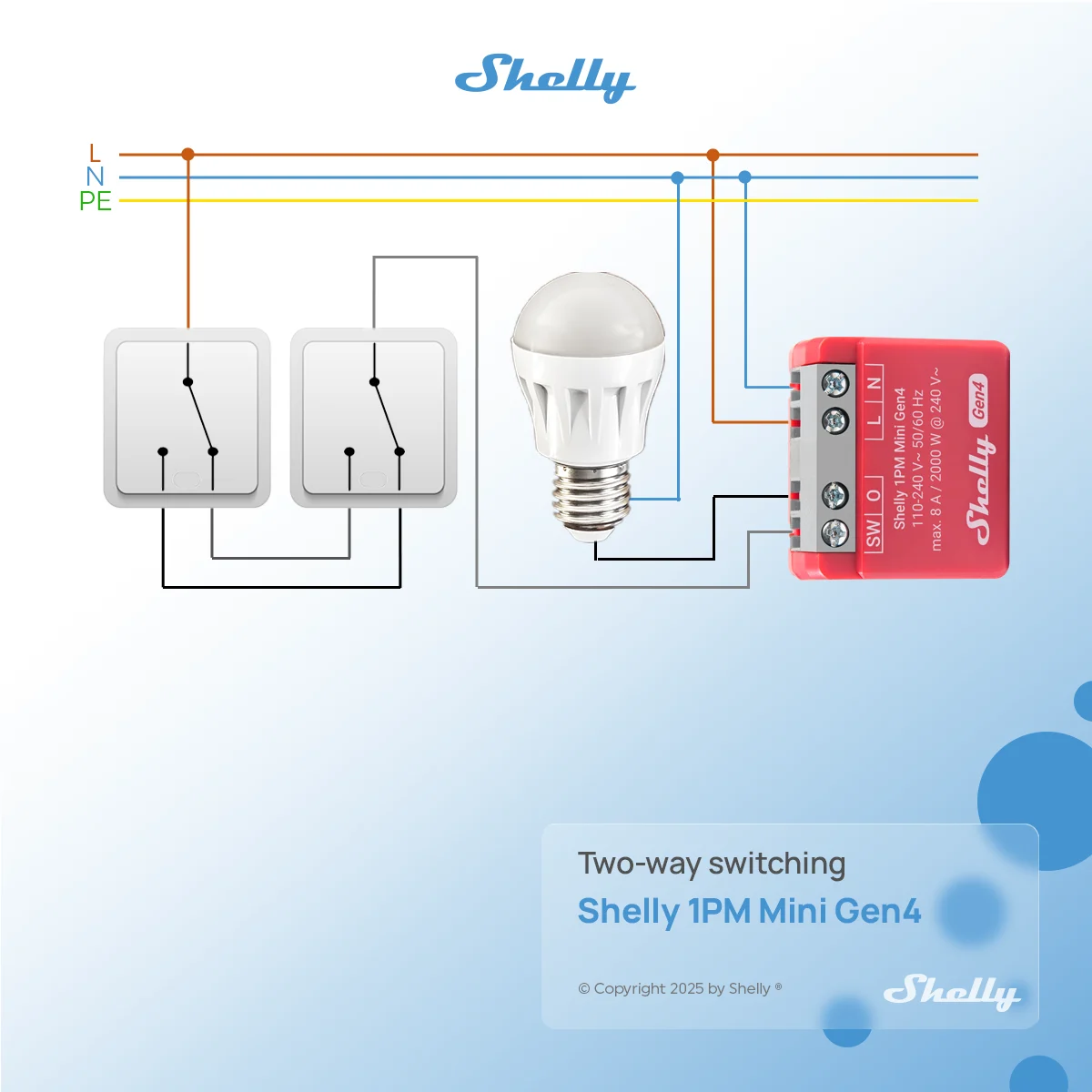

图 5：双向开关接线
图 6：双向开关接线
电线
L：火线 (110-240 V~)
N：零线
————
设备端子
SW：开关输入端子
0：继电器输出端子
L：火线 (110-240 V~) 端子
N：零线端子
————
①将负载连接至设备的 O 端子和零线，火线连接至设备的 L 端子。
②将开关或按钮连接至设备的 SW 端子和火线。
安装教程
常见问题
Q1 设备无法开机 / LED指示灯不亮？
检查接线是否符合图纸，确保火线（L）和零线（N）接触良好
Q2 搜索不到设备的 Wi-Fi/蓝牙信号
执行恢复出厂设置后再次尝试
Q3 无法连接到云端 / 设备频繁掉线
将设备靠近路由器测试，或增加 Wi-Fi 信号增强器
Q4 功率读数不准确或为 0
确保负载（灯 / 电器）的火线是从 Shelly 的 "O" 端引出的
Q5 功能与说明书不一致
在Shelly Smart Control App中检查并更新到最新固件
