Shelly 1 Gen4
说明书
接线图
接线说明
图 1：110-240 V~ 电源
图 2：24-48 V⎓ 电源
图 3：12 V⎓ 稳压电源

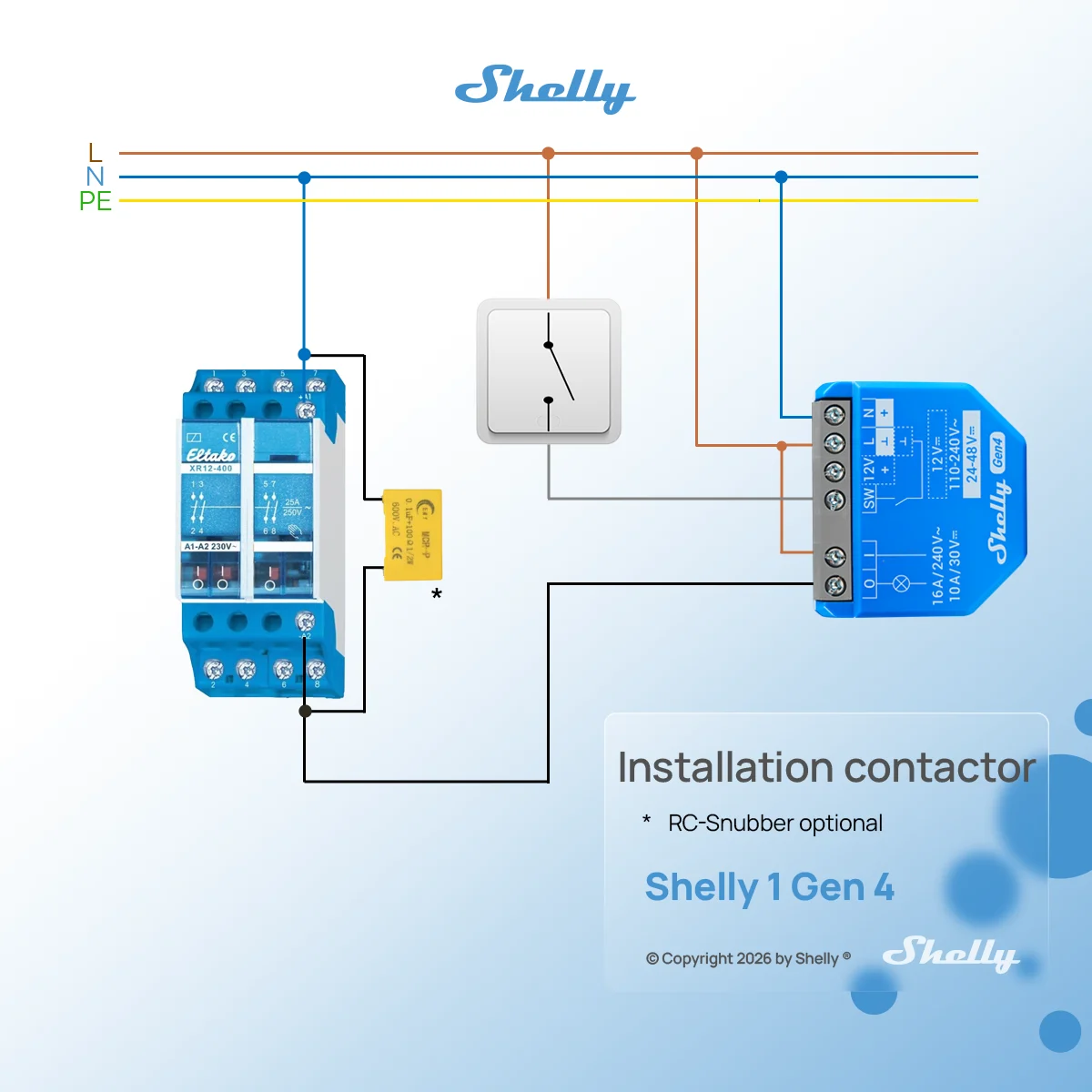

图 4：安装接触器 *RC-阻尼器可选
图 5：双控开关
图 6：简单转换开关

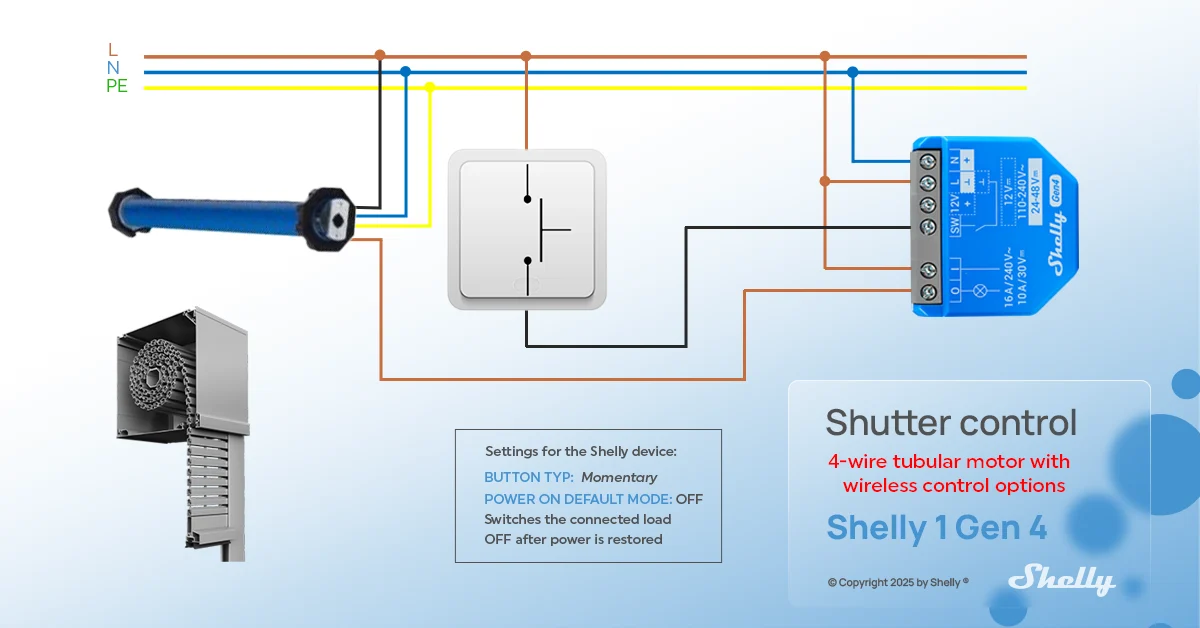

图 7：百叶窗控制 带无线控制选项的四线管状电机
图 8：按键电路

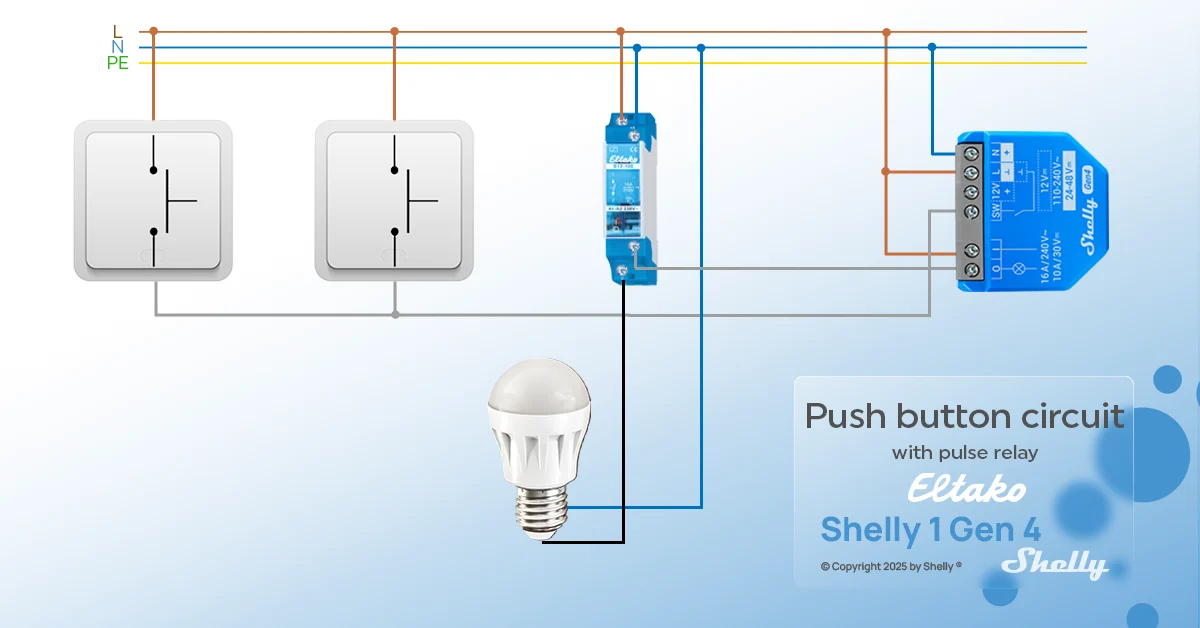

图 9：按键电路 带脉冲继电器

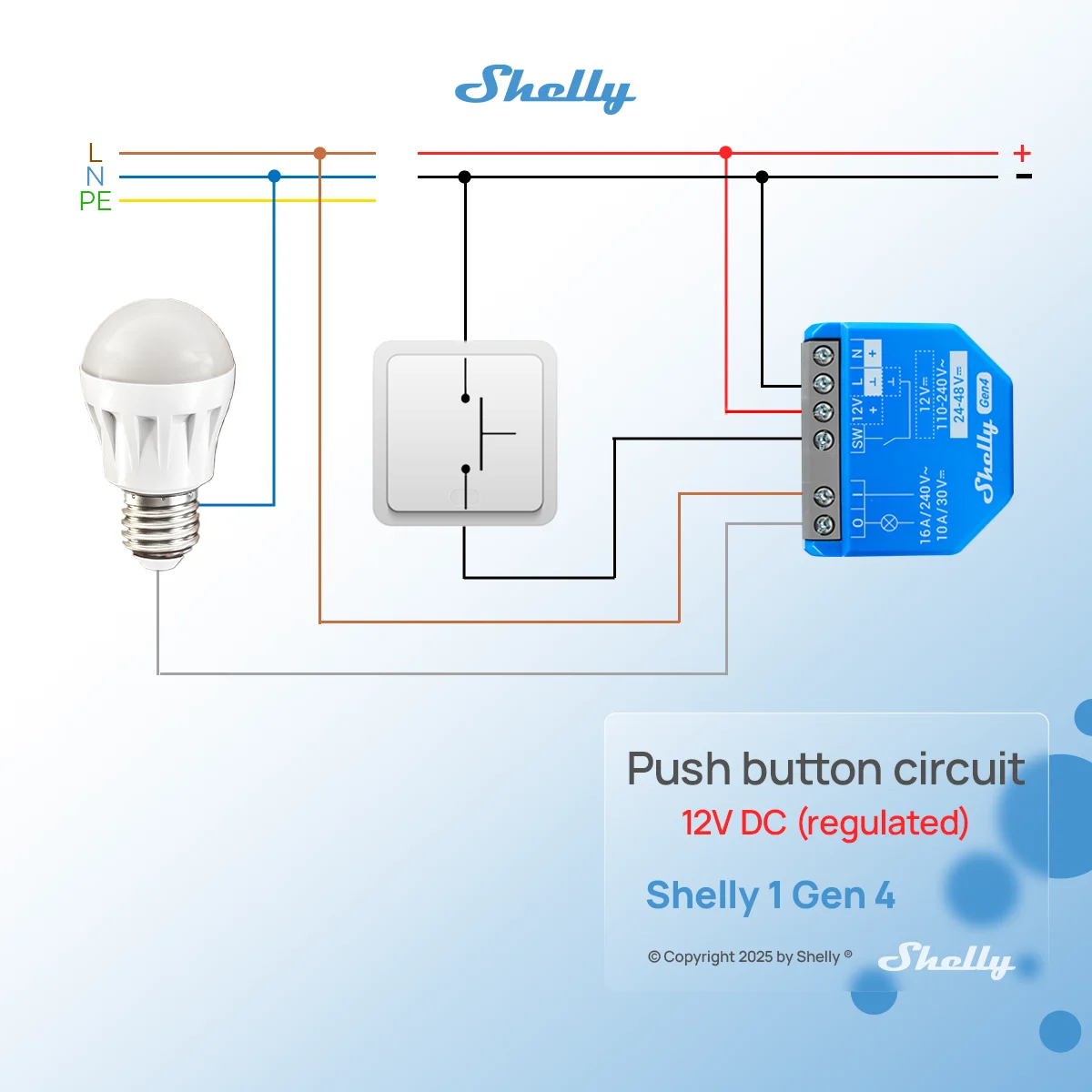

图 10：按键电路 12V直流电（稳压）

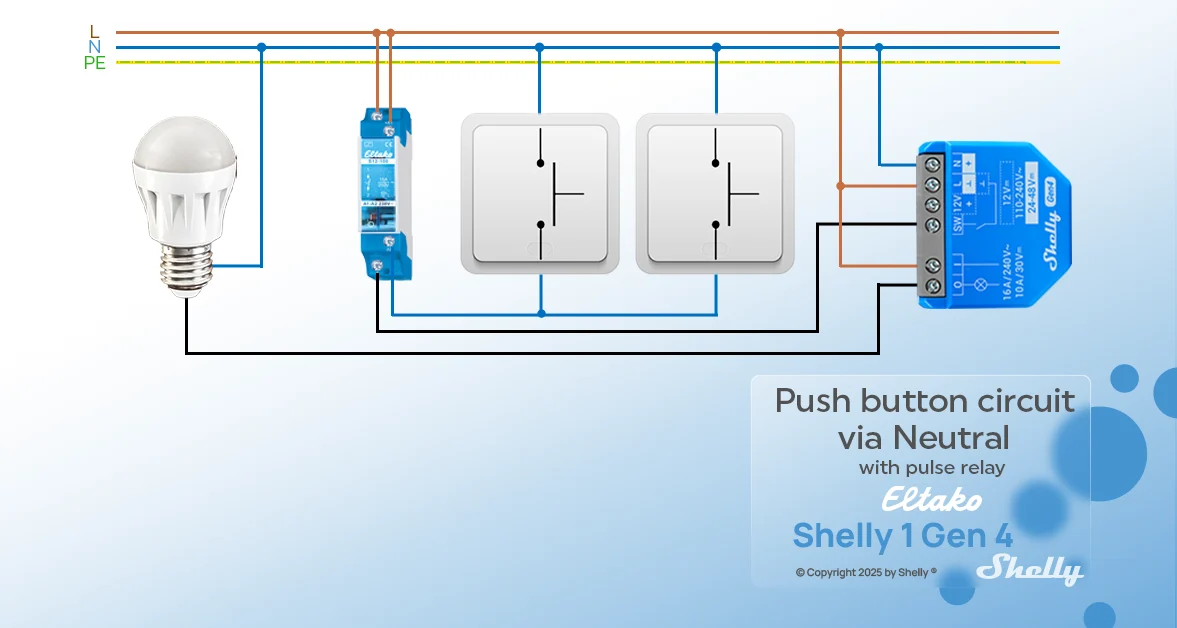

图 11：通过零线控制的按键电路 带脉冲继电器

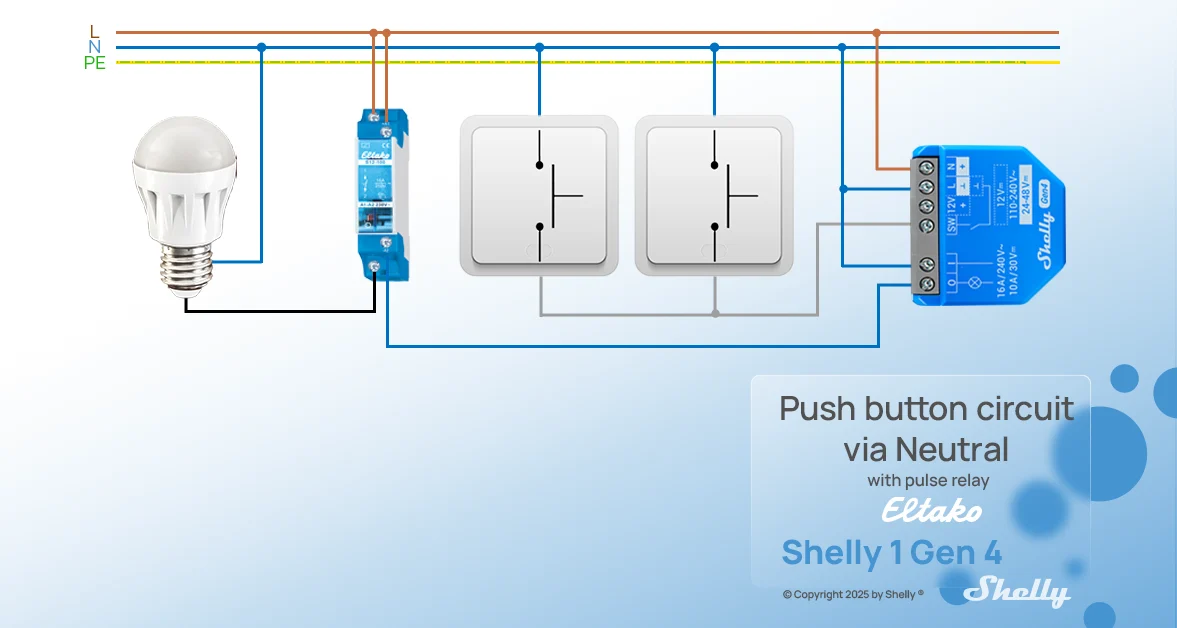

图 12：通过零线控制的按钮电路 带脉冲继电器

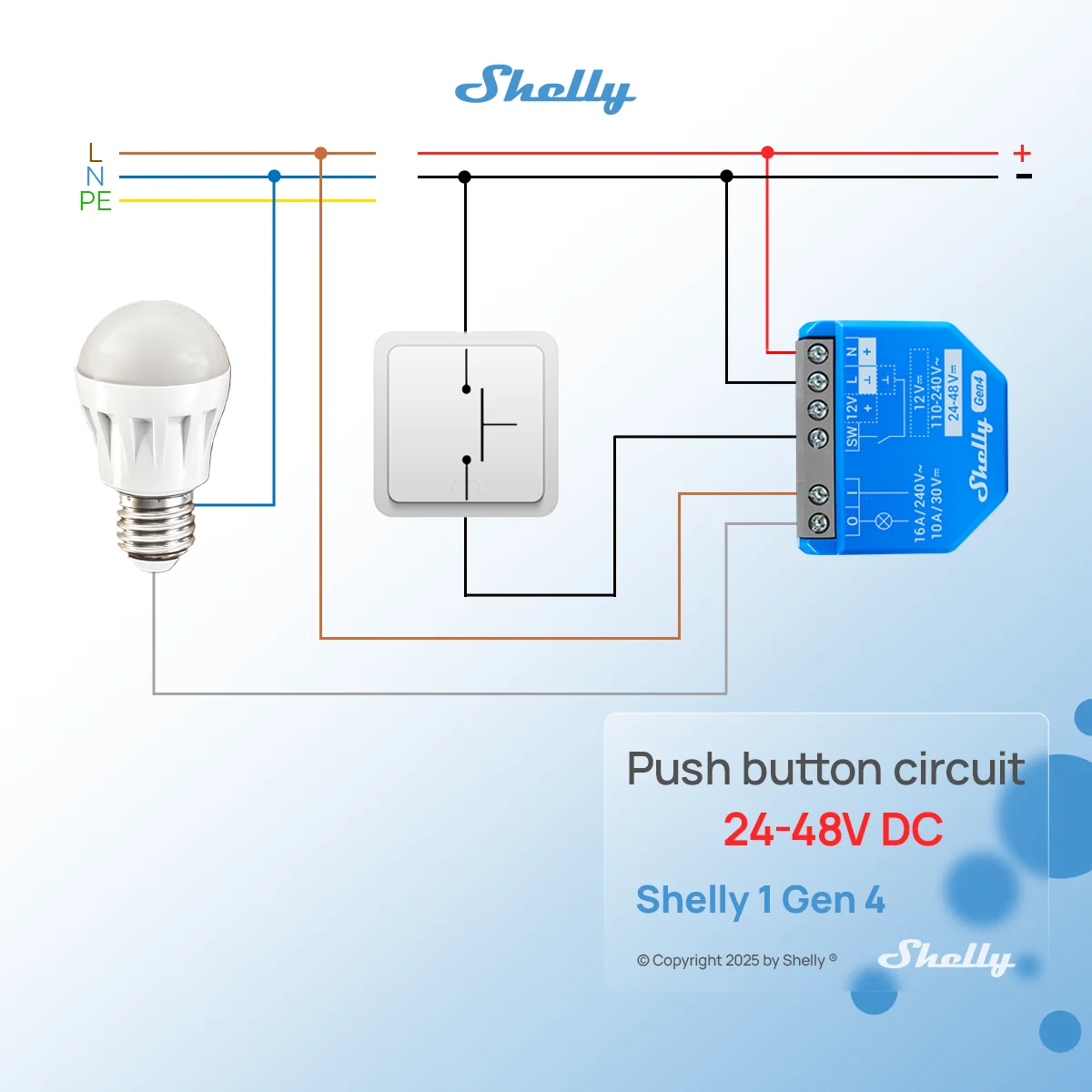

图 13：按键电路 24-48V 直流电

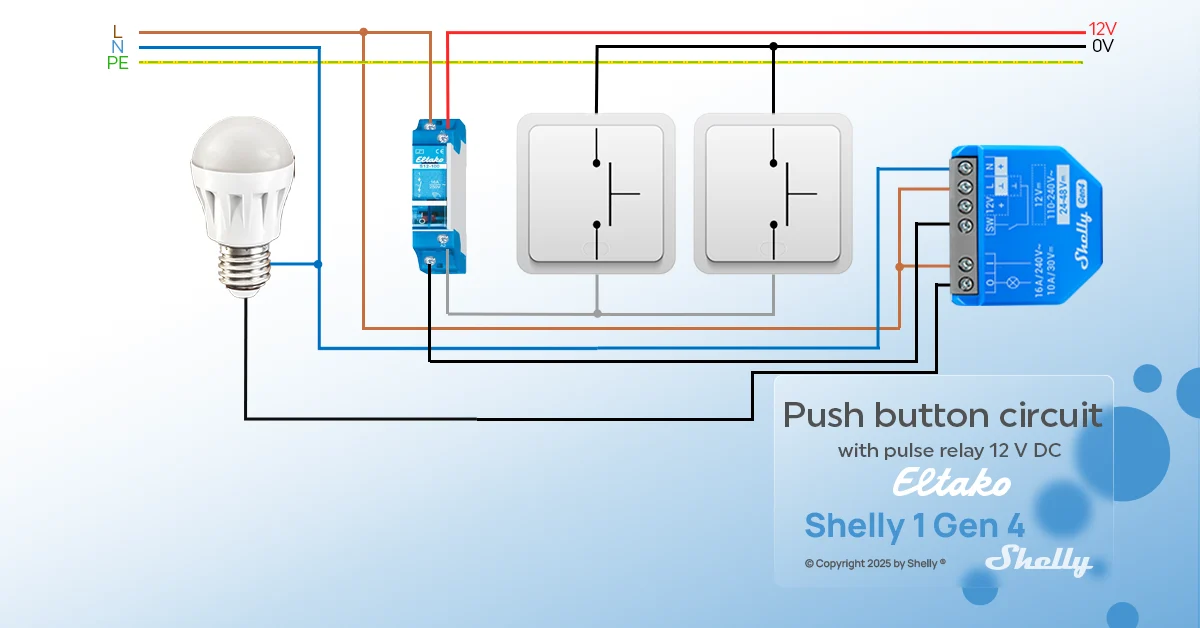

图 14：按键电路 带脉冲继电器12V直流电

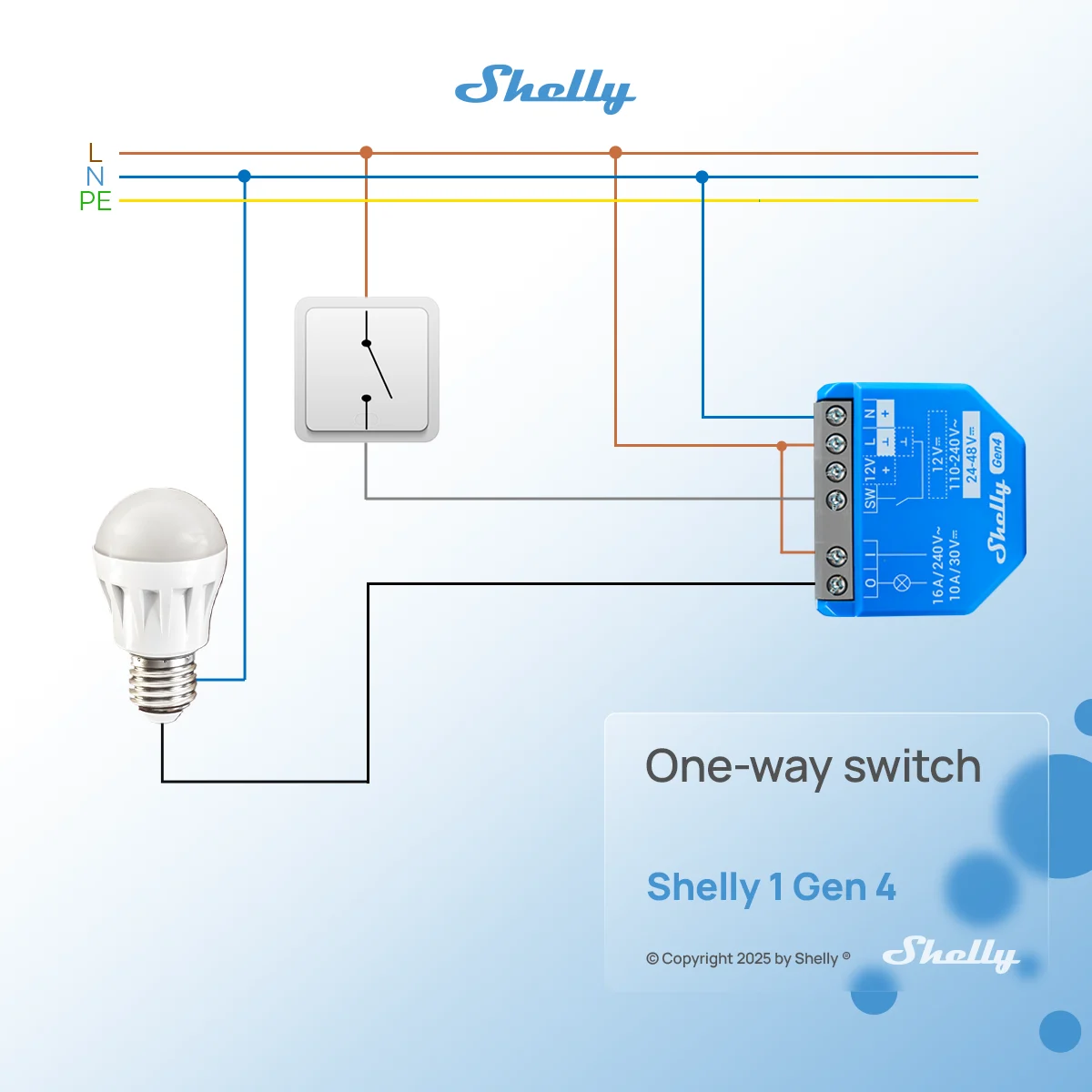

图 15：单控开关
图 16：灌溉 符合SELV标准

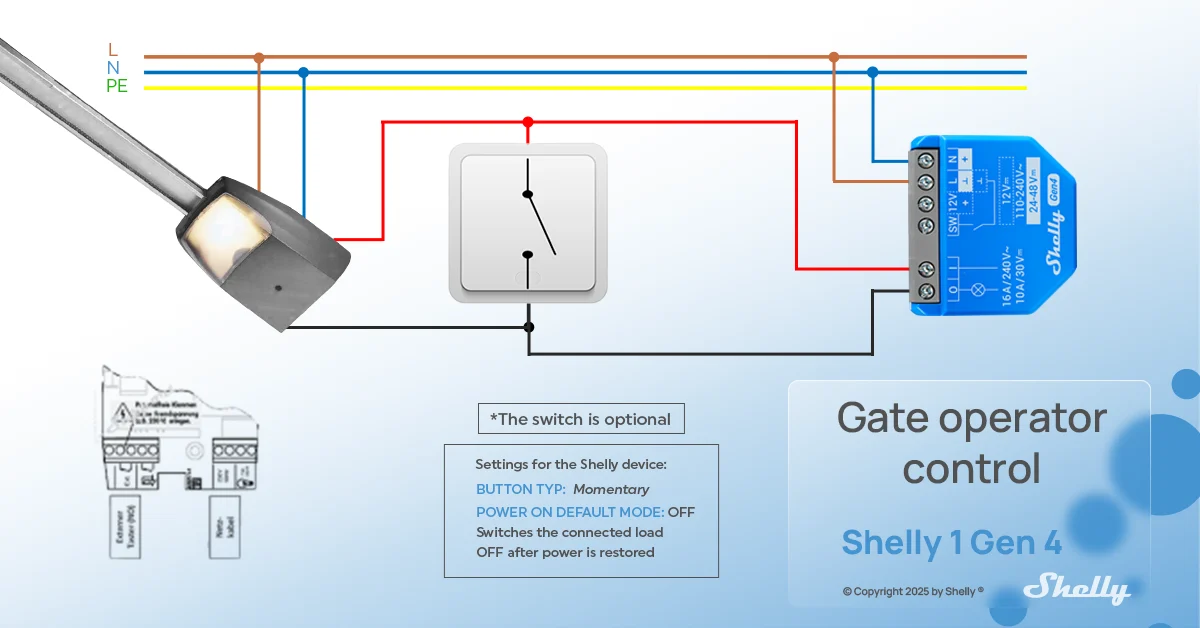

图 17：门控操作

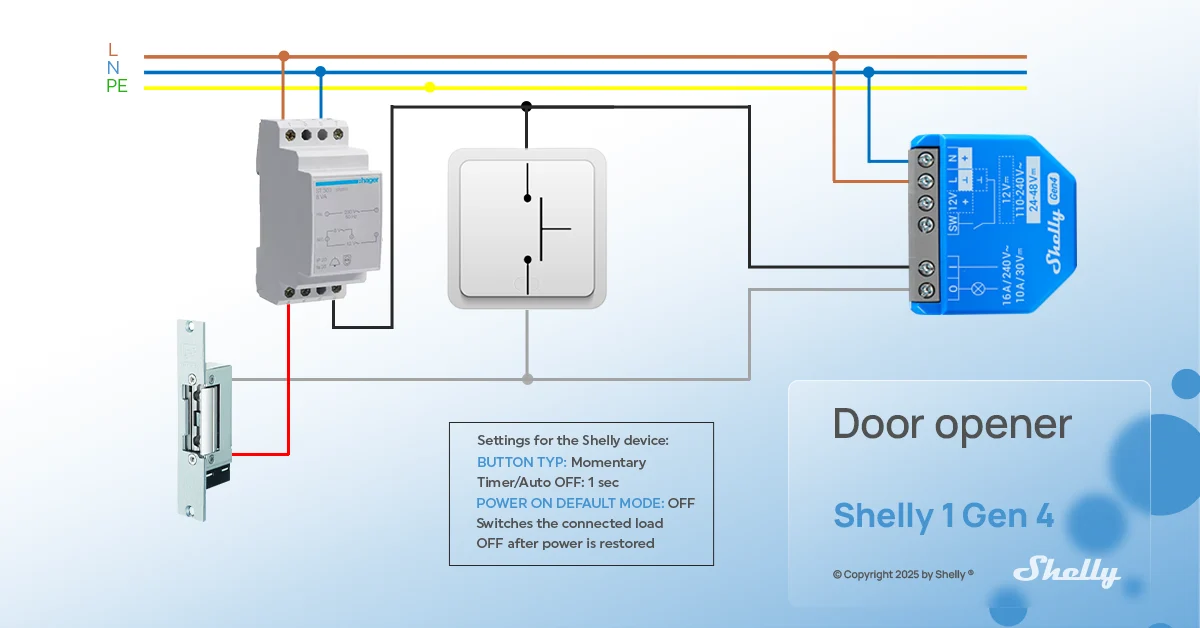

图 18：开门器

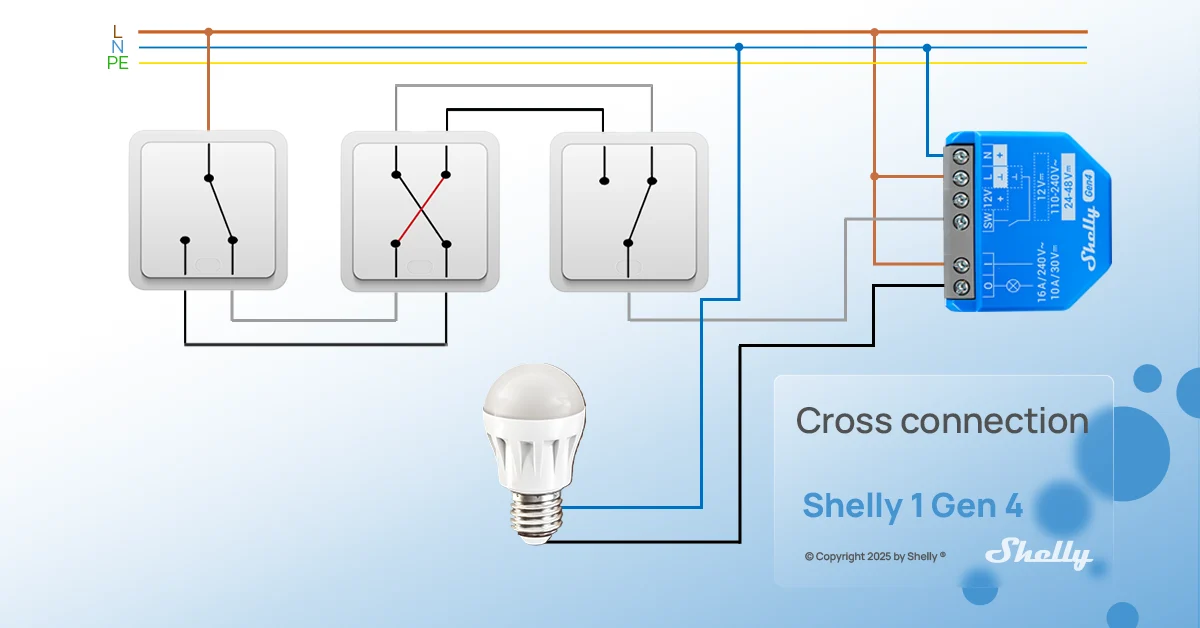

图 19：交叉连接
电线
L：火线（110-240 V~）
N：零线
+：12/24-48V ⎓正极线
GND：12/24-48V ⎓ 接地线
————
设备端子
I：负载电路输入端
O：负载电路输出端
SW：开关（控制O）输入端
+12V：12 V⎓ 正极端
L：火线端（110-240 V~）
N：零线端
+：24-48 V⎓ 正极端
Ʇ：12/24-48V⎓ 接地端
安装教程
