安装说明

Shelly 1PM Gen3

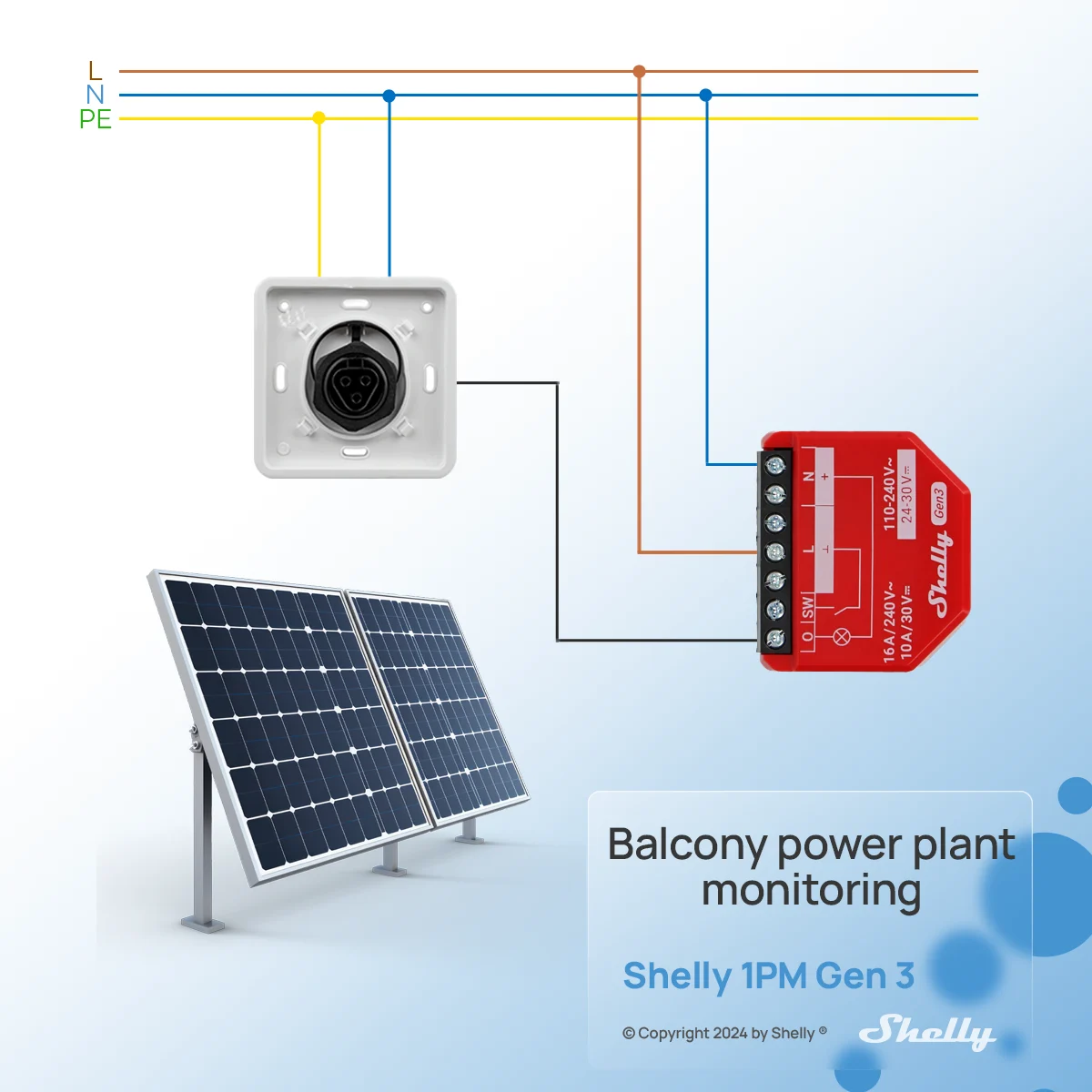

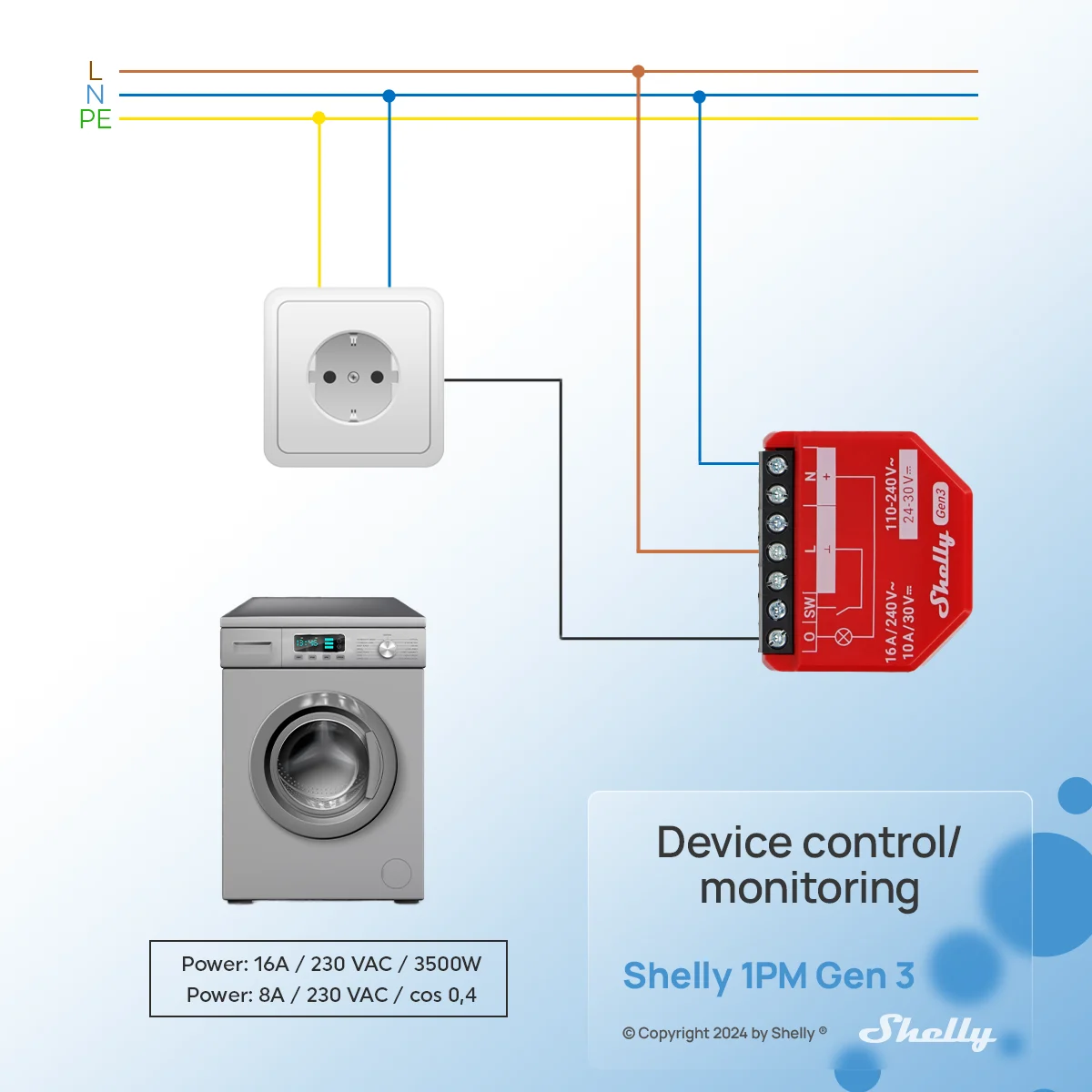

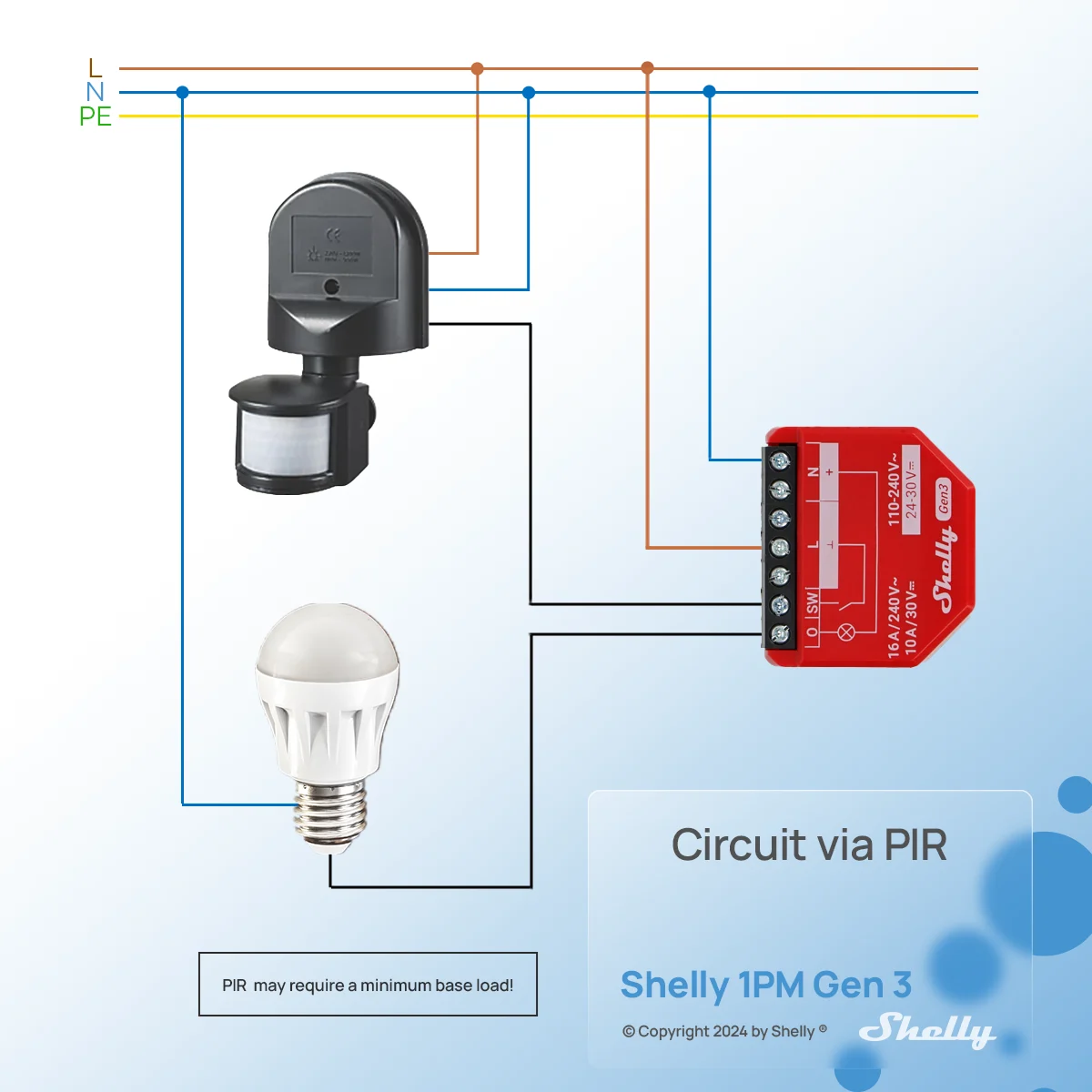

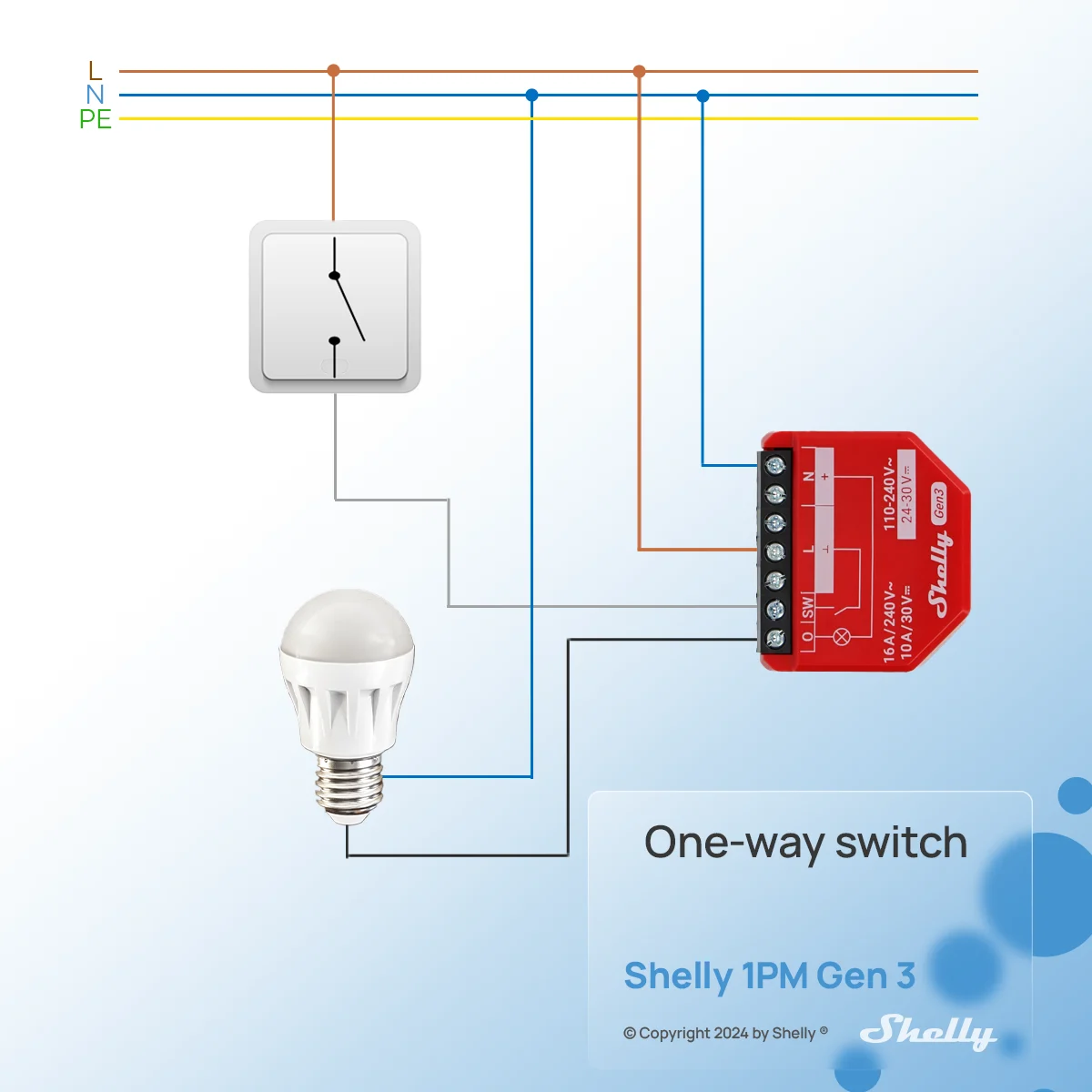

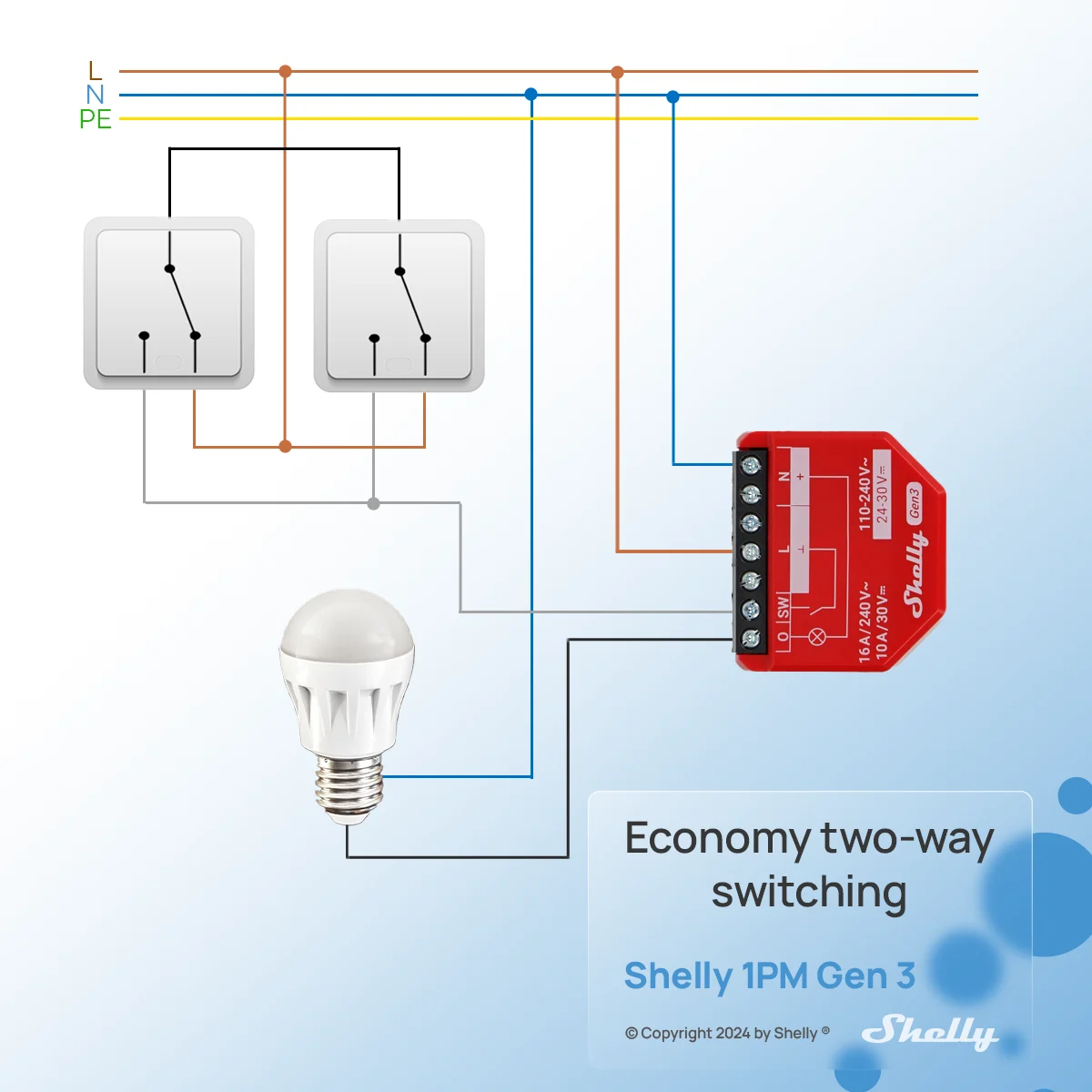

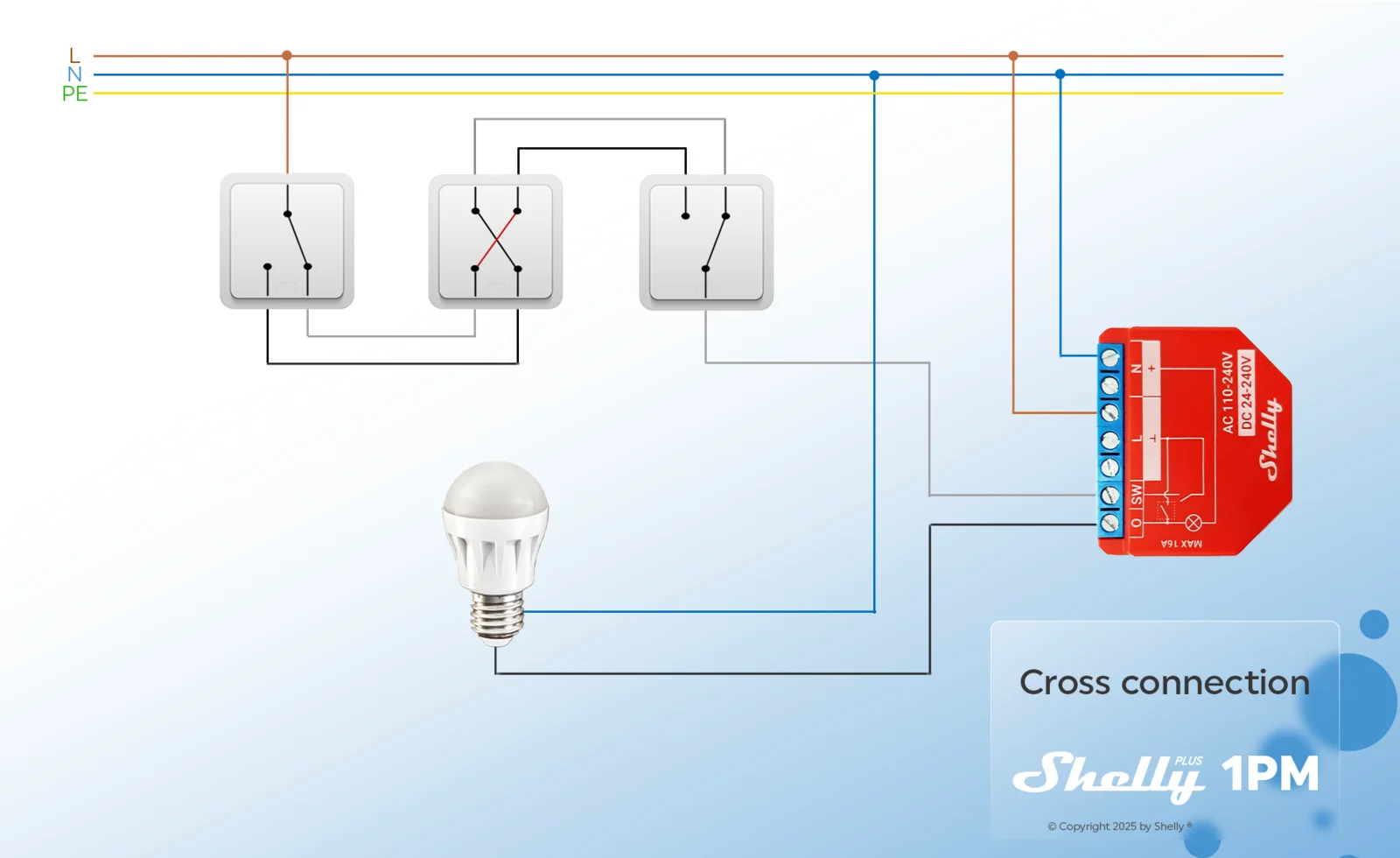

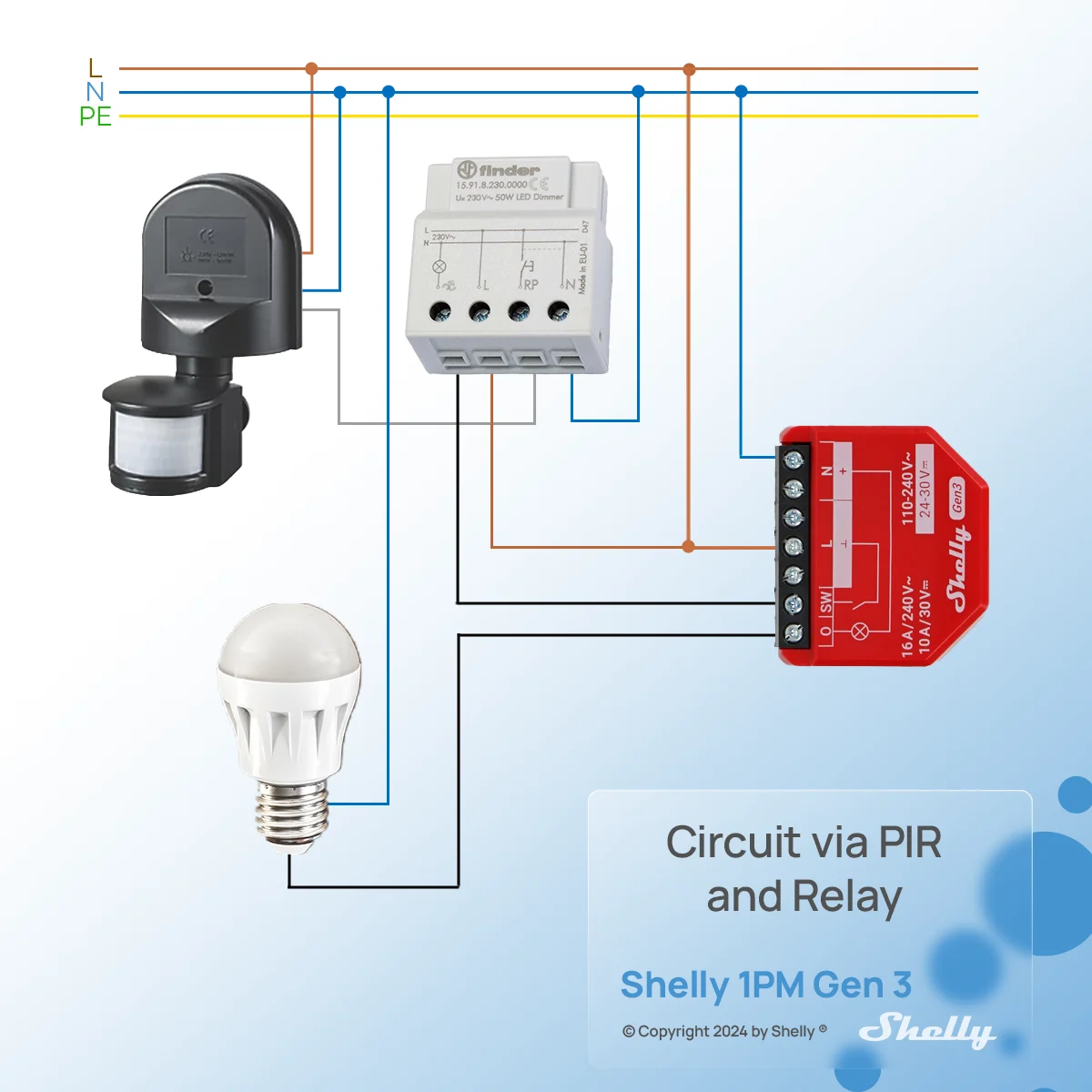

接线图

110-240 V~ 电源

电线

L：火线（110-240 V~）

+：24-30V ⎓正极线

N：零线

GND：24-30 V ⎓地线

设备端子

O：负载电路输出端

SW：开关（控制 O）输入端

L：火线端子（110-240 V~）

N：零线端

+：24-30 V⎓正极端

Ʇ：24-30 V⎓负极端

3D安装视频
