安装说明

Shelly 1 Gen3

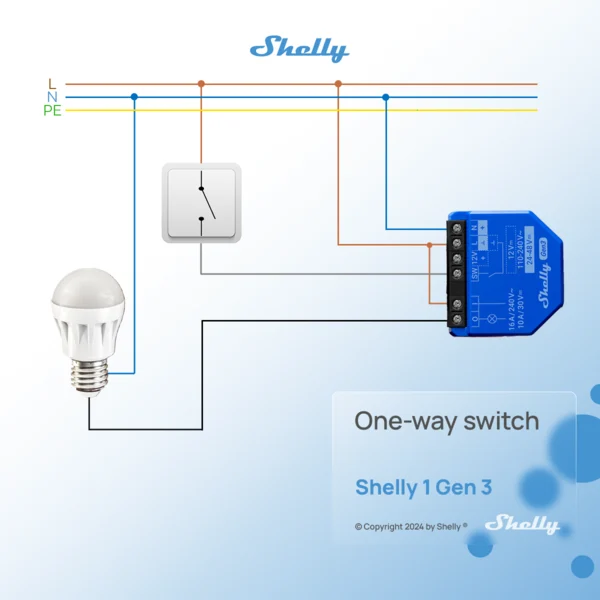

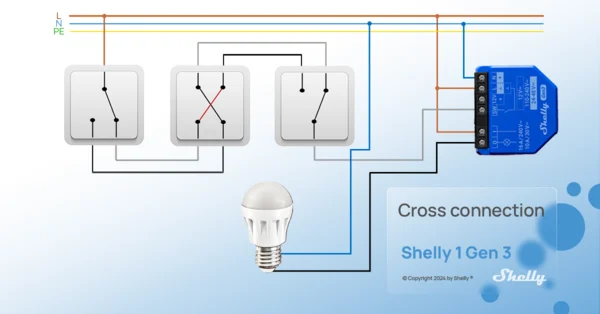

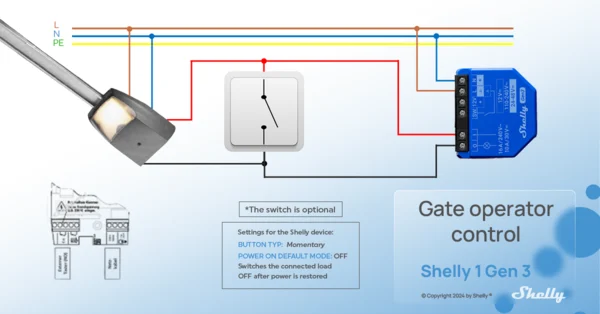

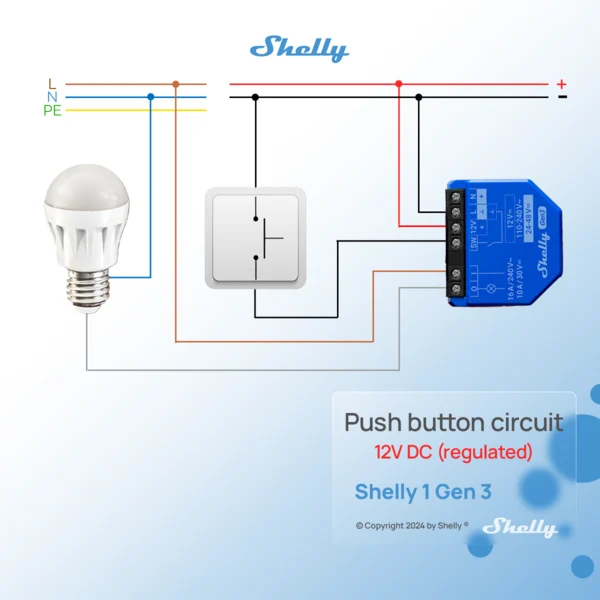

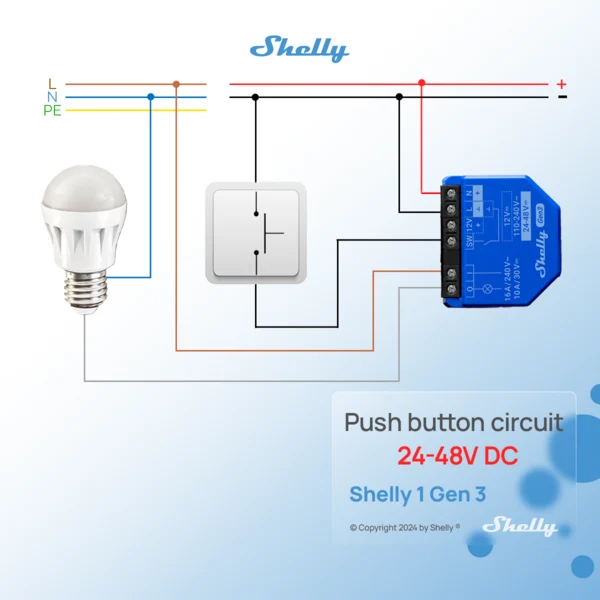

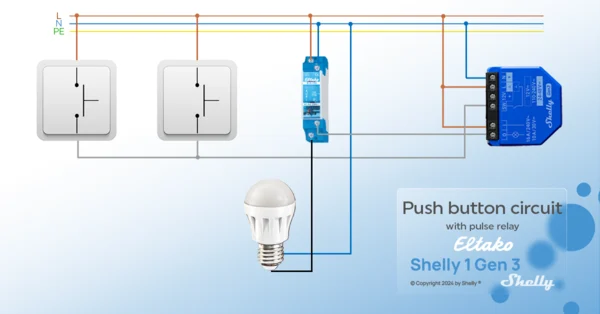

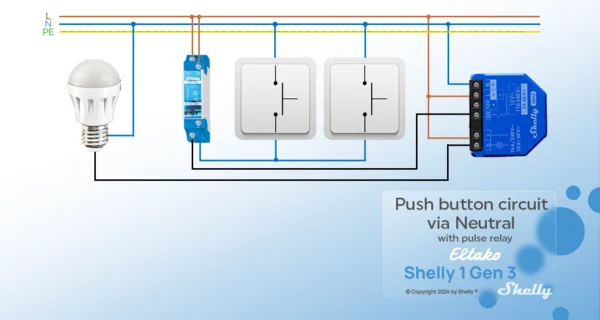

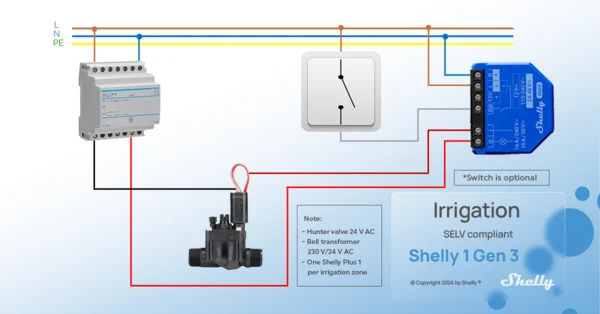

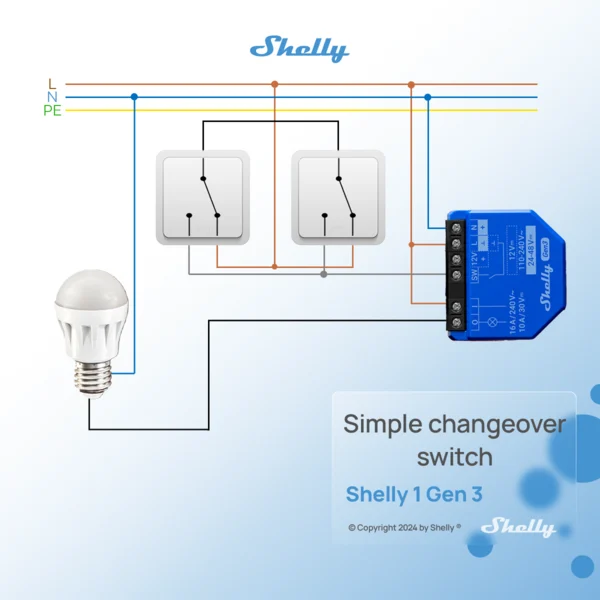

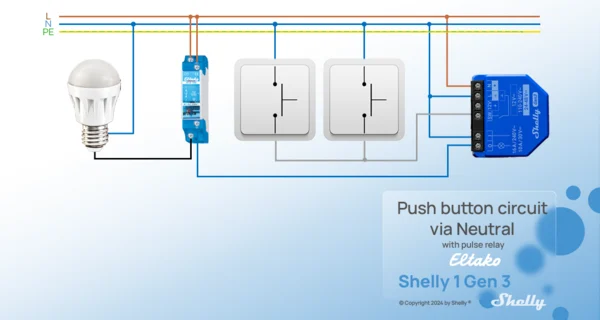

接线图

110-240 V~ 电源

电线

L：火线（110-240 V~）

N：零线

+：12/24-48V ⎓正极线

GND：12/24-48V ⎓ 接地线

设备端子

I：负载电路输入端

O：负载电路输出端

SW：开关（控制O）输入端

+12V：12 V⎓ 正极端

L：火线端（110-240 V~）

N：零线端

+：24-48 V⎓ 正极端

Ʇ：12/24-48V⎓ 接地端

3D安装视频
