Shelly Pro 2PM

接线图

Cover模式下的开关/按钮配置

a）分离模式

b）单按钮模式

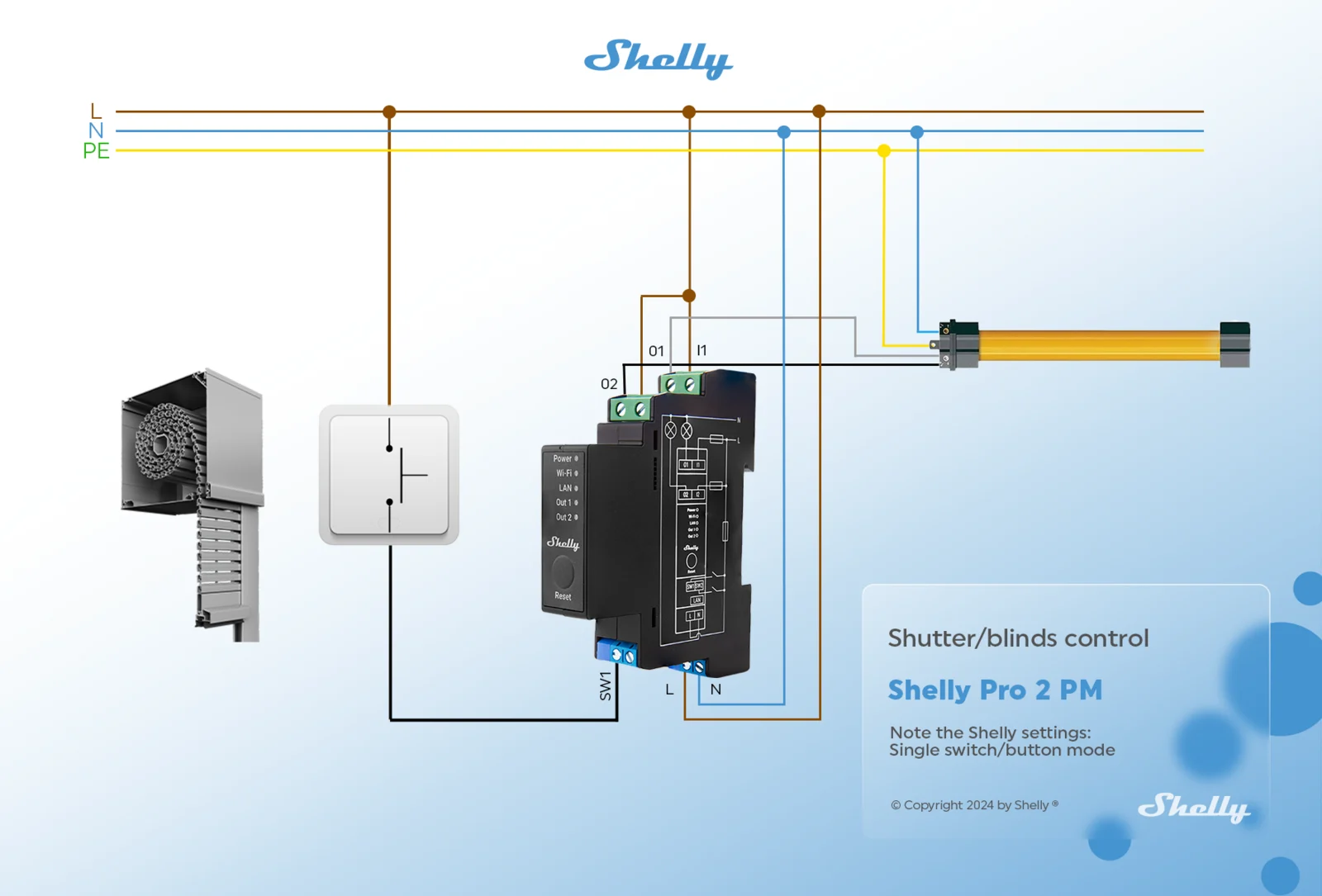

c）单开关模式

d）单按钮加安全开关模式

e）单开关加安全开关模式

f）双按钮模式

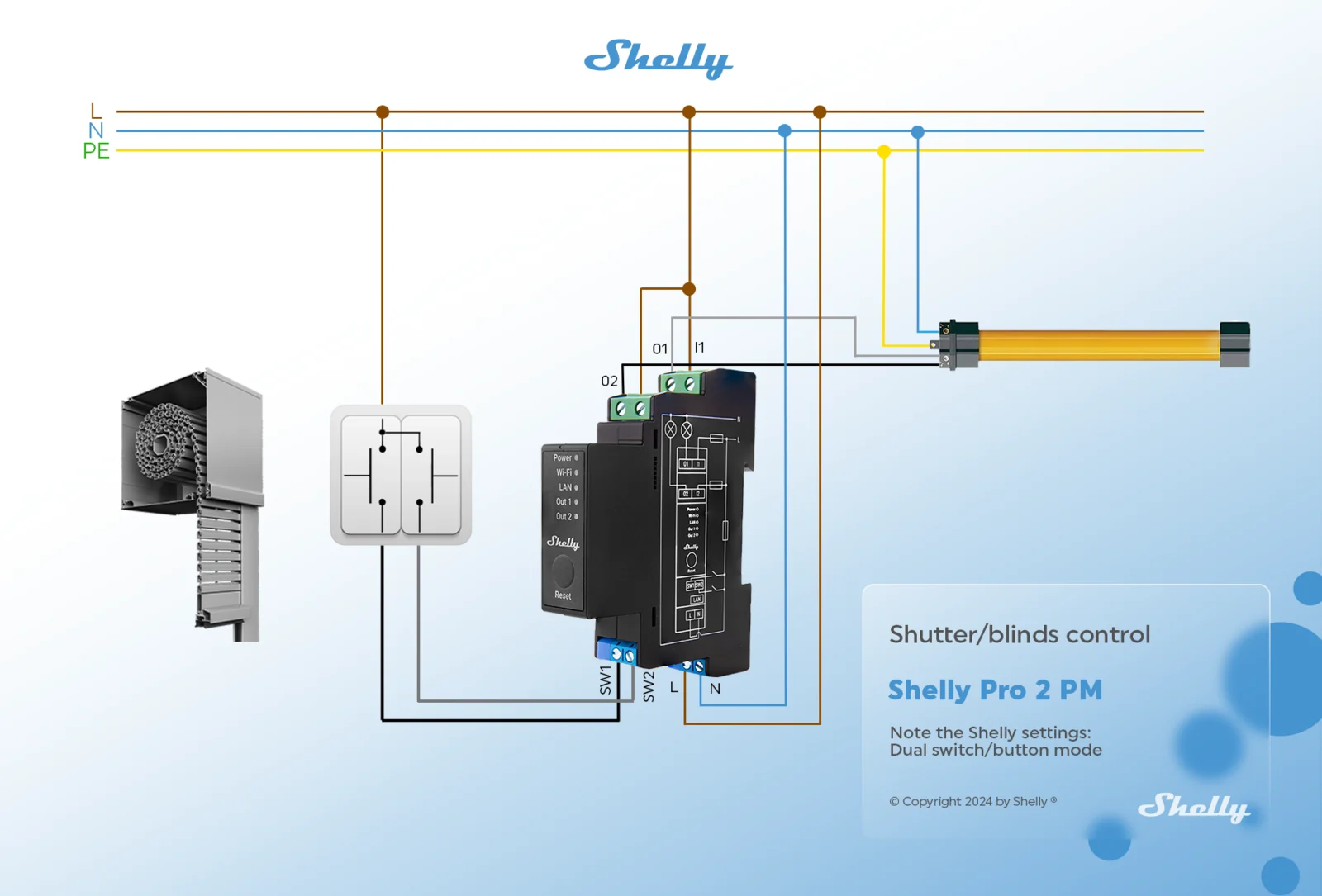

g）双开关模式

电线

L：火线（110-240V）

N：零线

设备端子

I1，I2：负载电路输入端子

O1，O2：负载电路输出端子

SW1，SW2：开关/按钮输入端子

L：火线（110-240 V）端子

N：零线端子

LAN：局域网 RJ 45 接口

3D安装视频
