接线说明

图 1：双通道开关模式交流电源

图 2：双路开关模式直流电源

图 3：覆盖模式

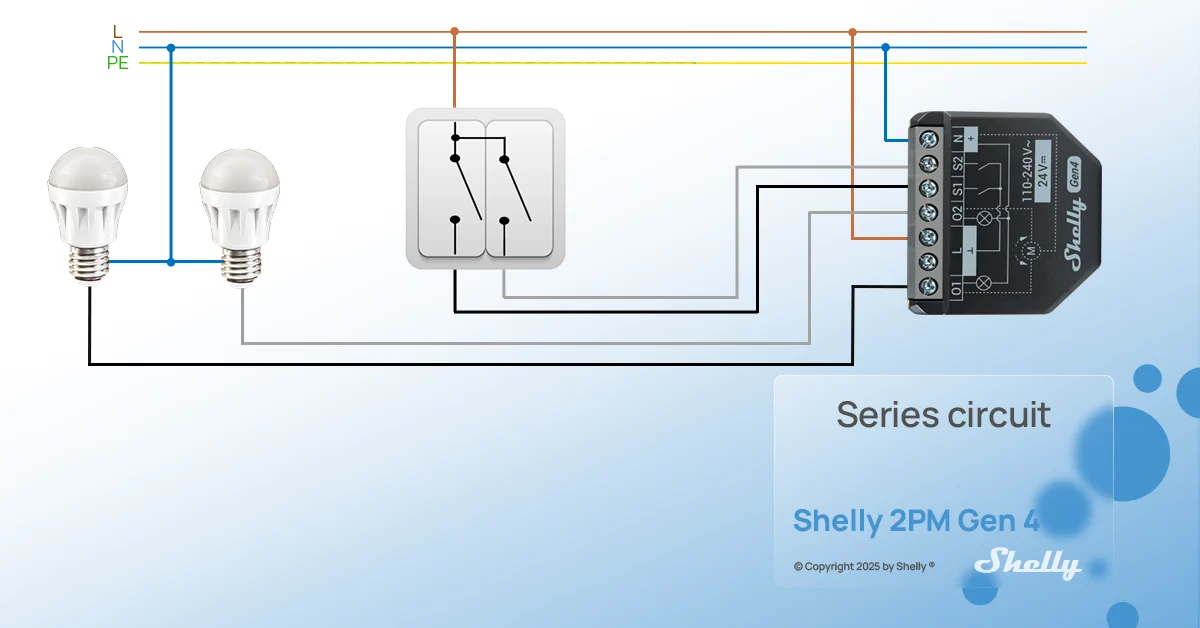

图 4：串联电路

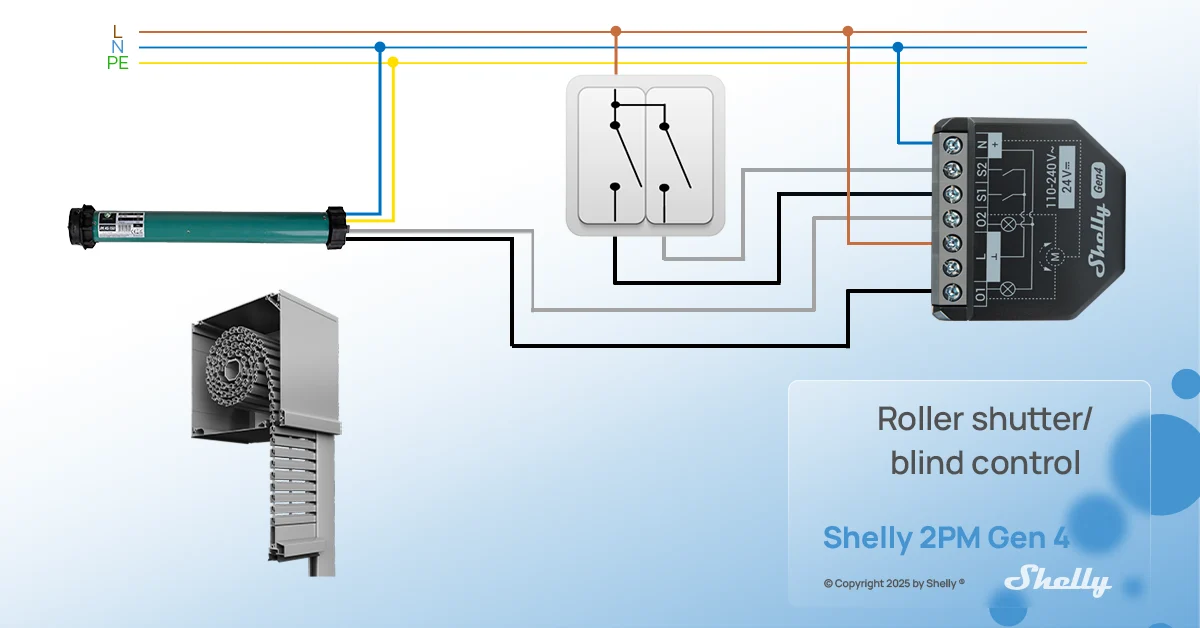

图 5：卷帘/百叶窗控制

图 6：卷帘/百叶窗控制

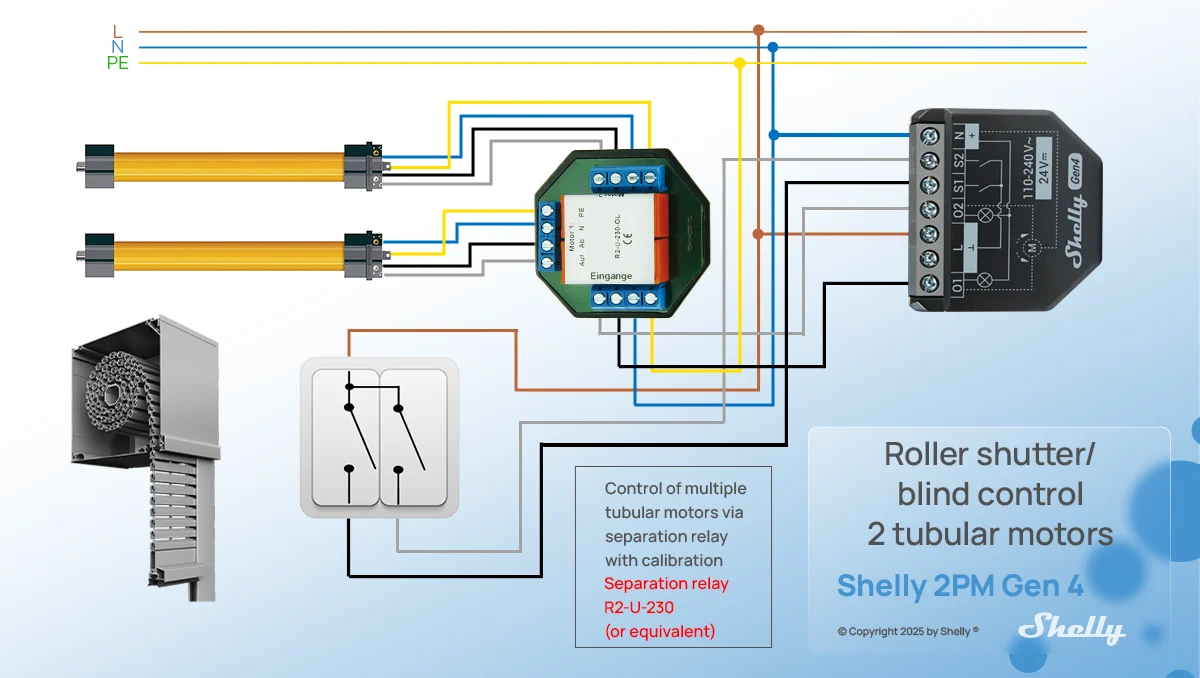

图 7：卷帘/百叶窗控制2个管状电机

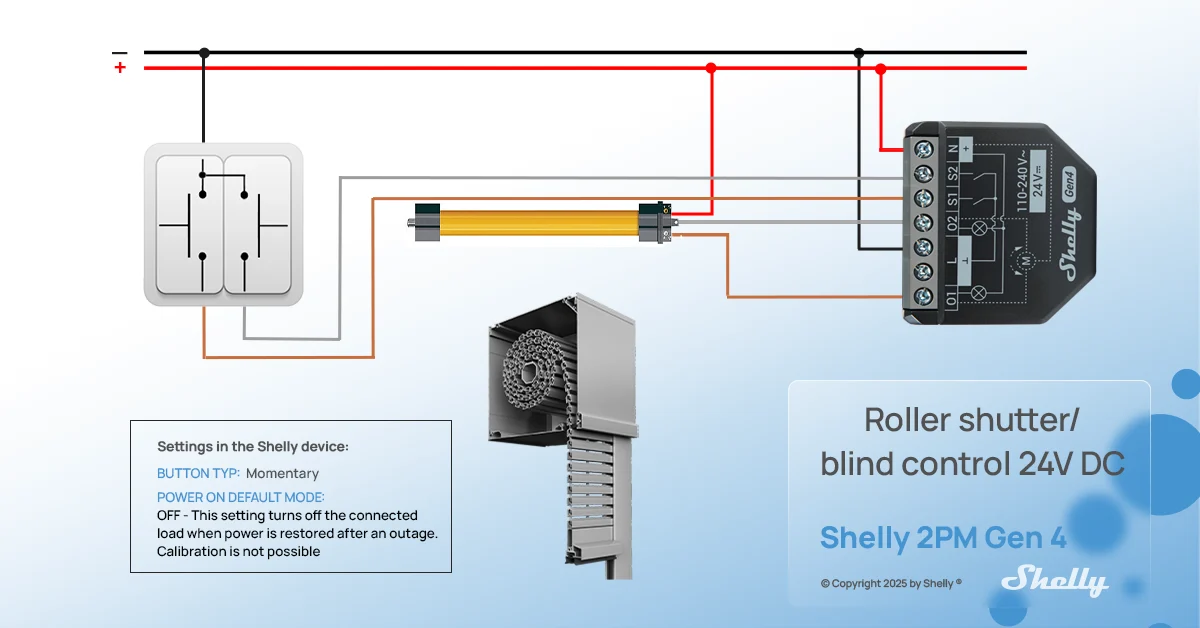

图 8：卷帘/百叶窗控制 24V直流

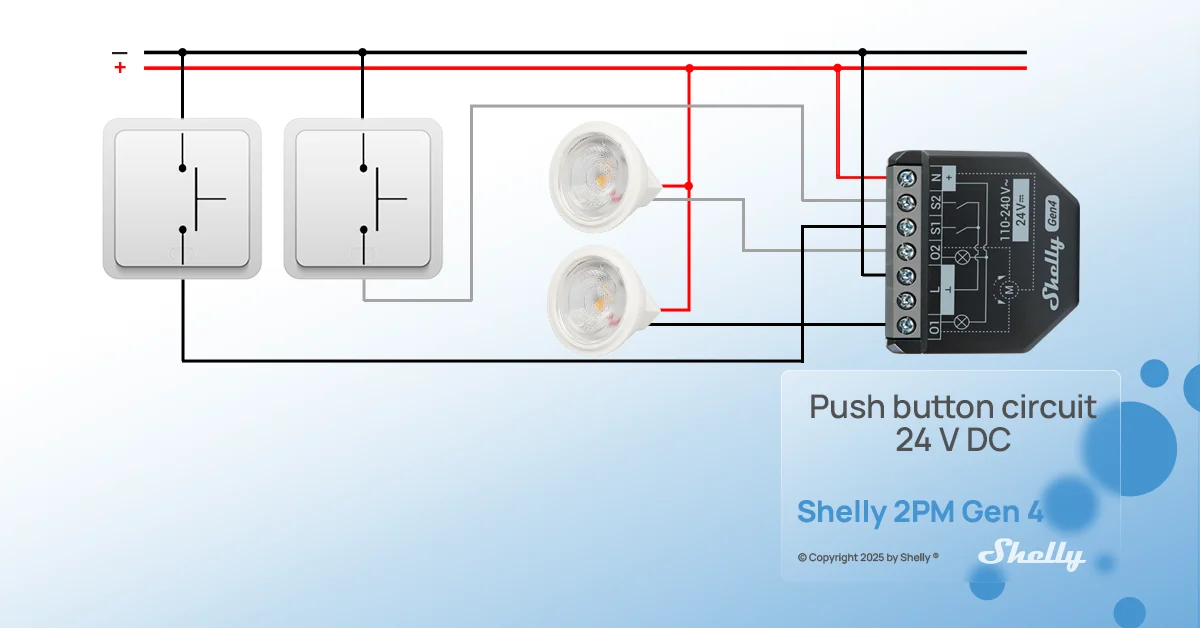

图 9：按键电路 24V直流

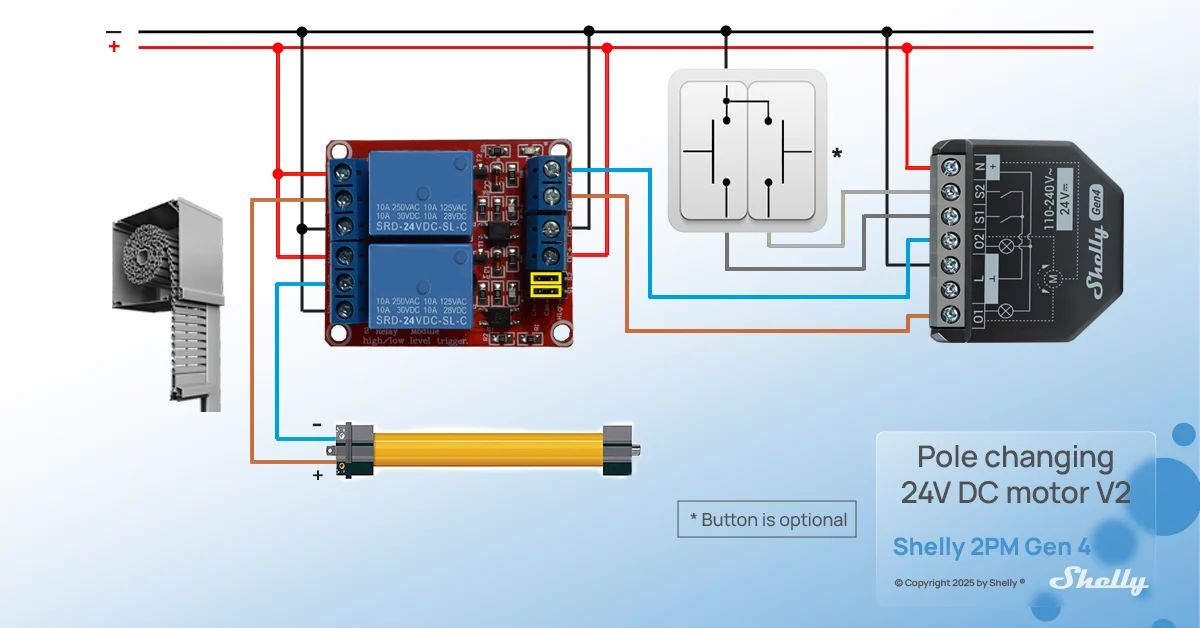

图 10：换极24V直流电机 V2

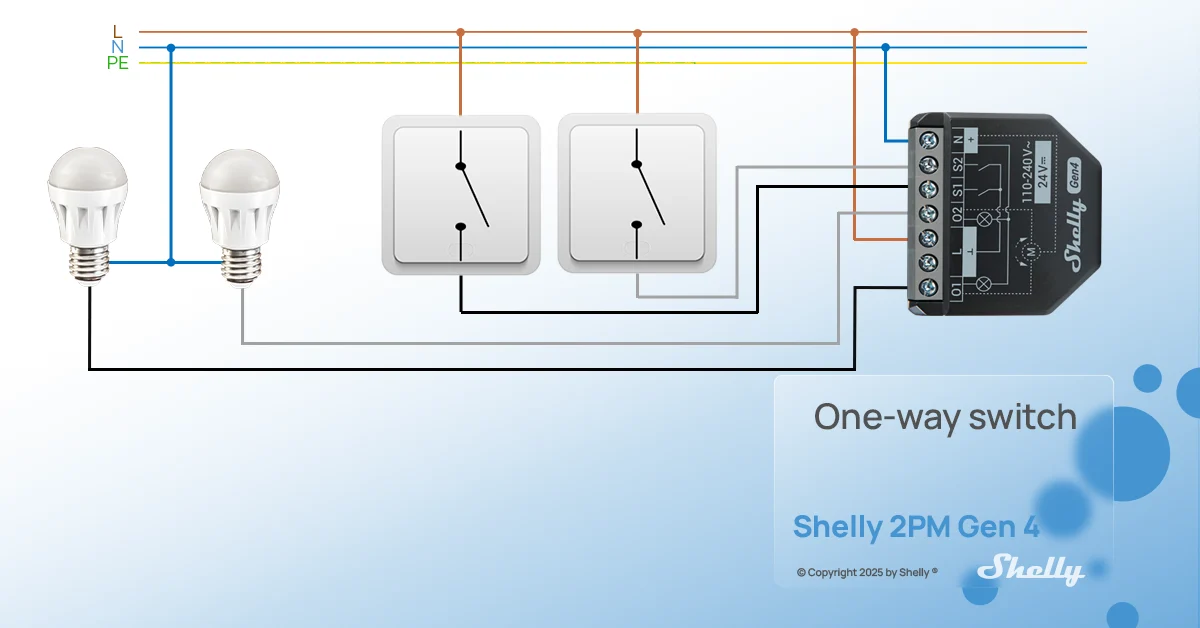

图 11：单控开关

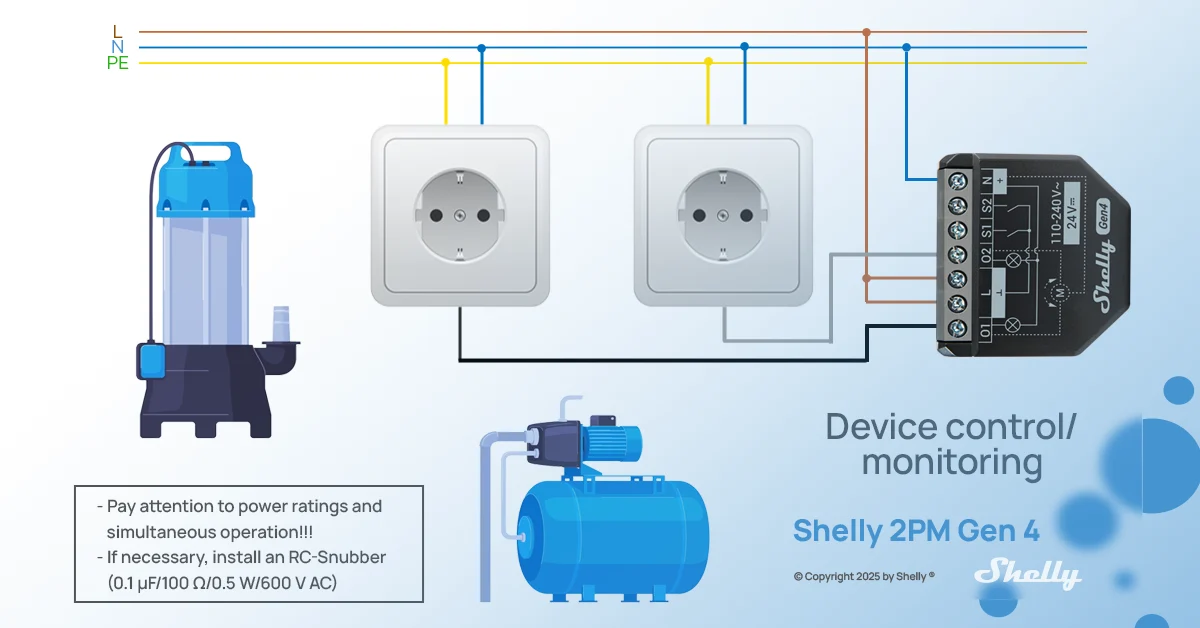

图 12：设备控制/监控

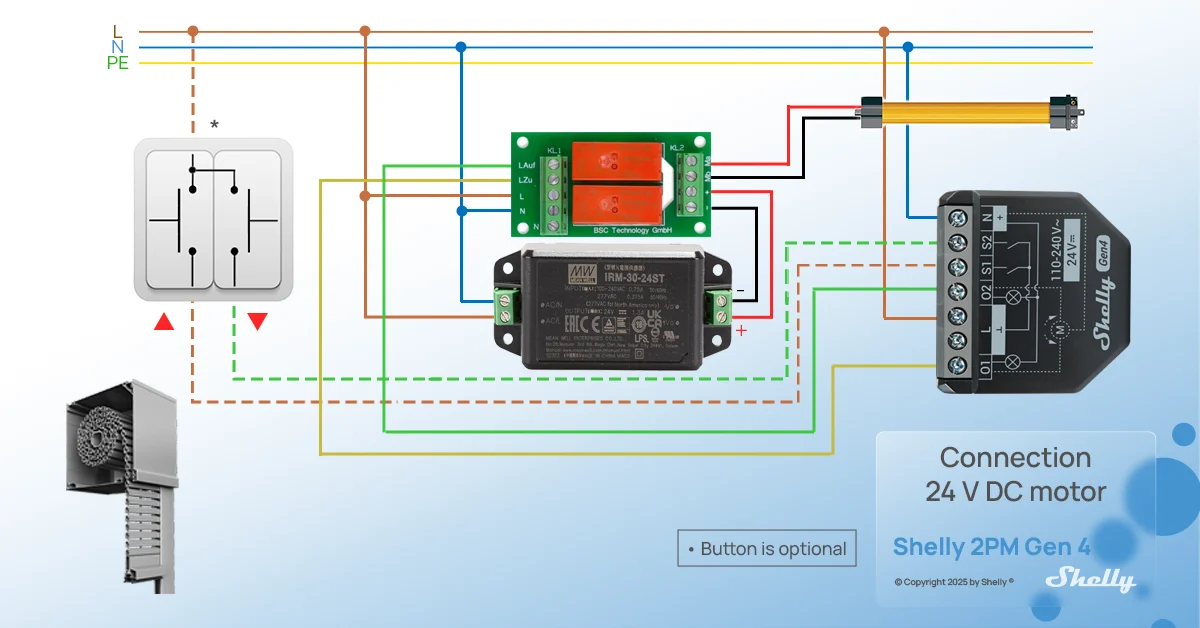

图 13：24伏直流电机连接

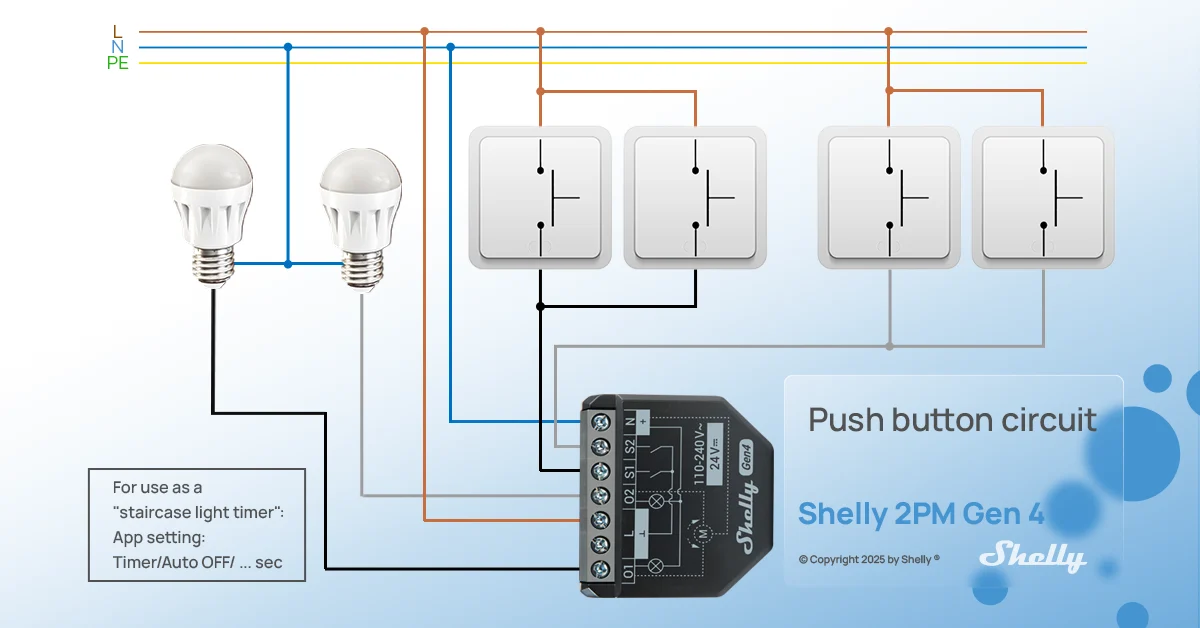

图 14：按键电路

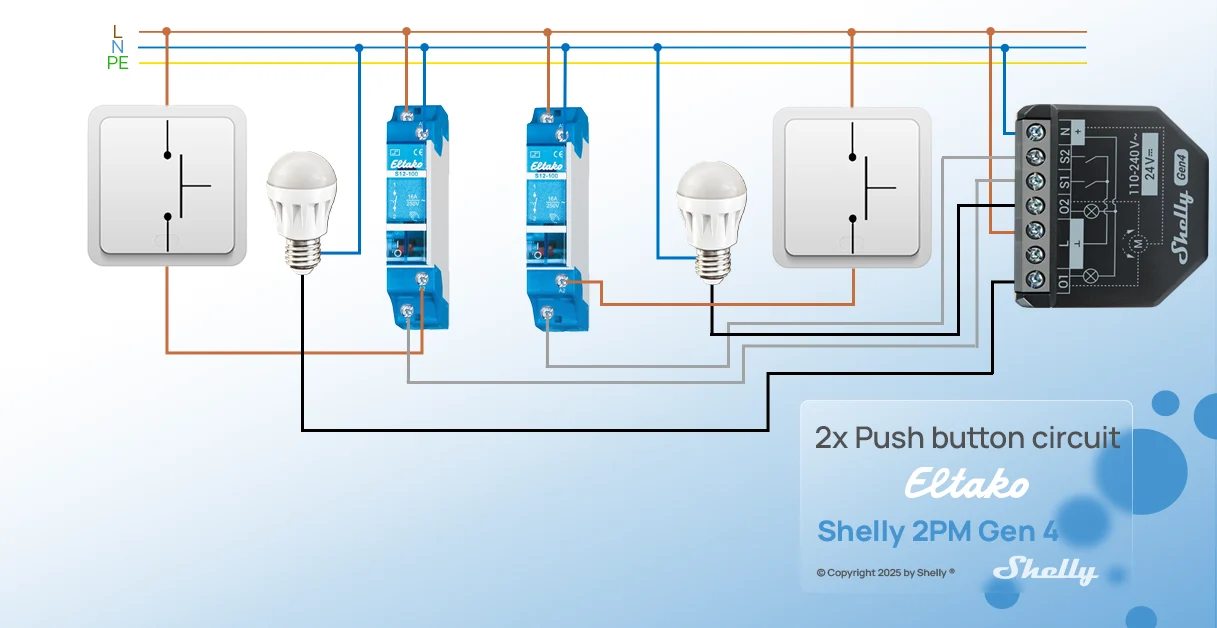

图 15：2个按键电路
