Shelly Pro 3

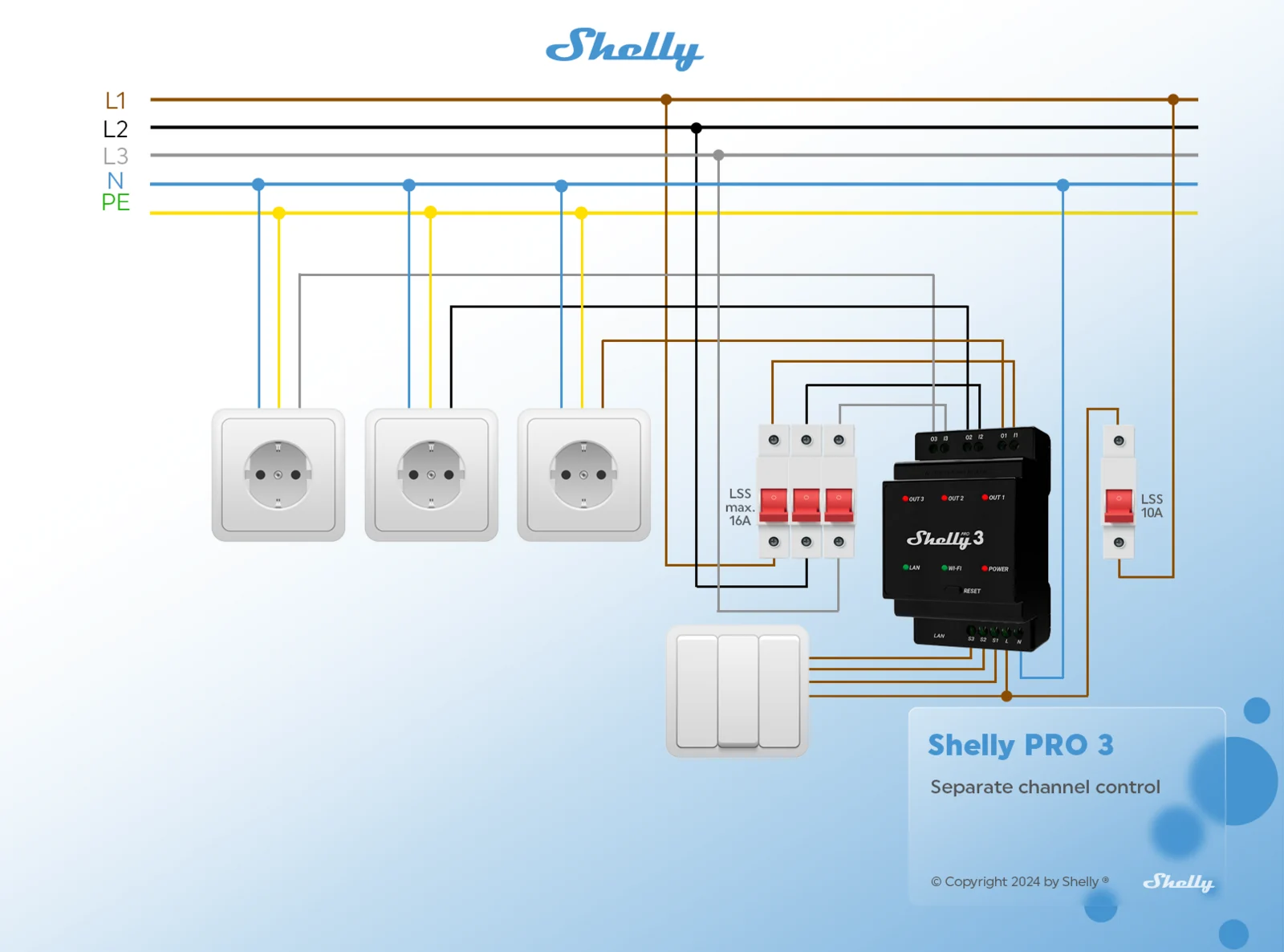

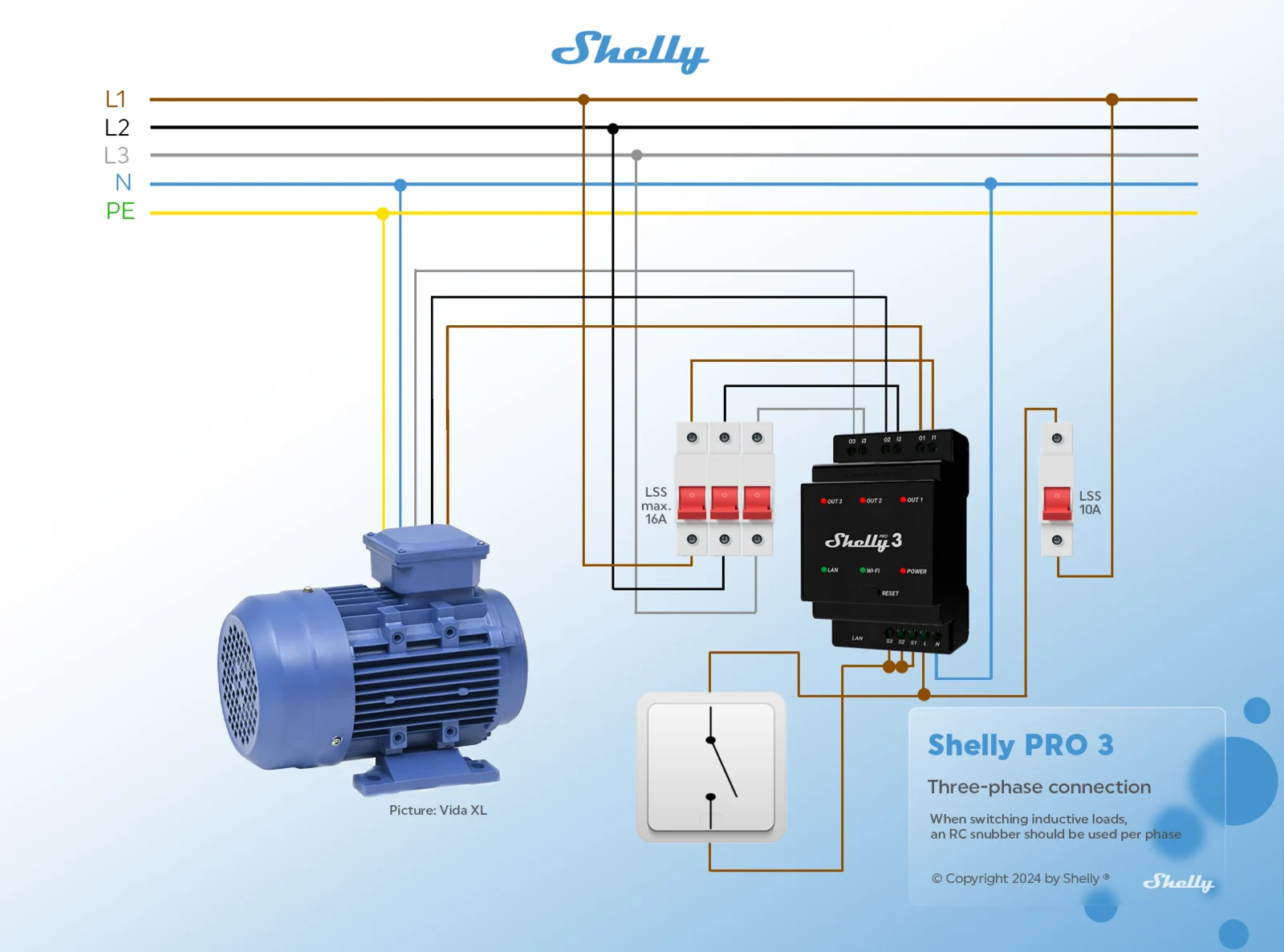

接线图

电线

L1（A）：负载电路1火线（110-240 V）

L2（B）：负载电路2火线（110-240 V）

L3（C）：负载电路3火线（110-240 V）

N：零线

设备端子

I1，I2，I3：负载电路输入端子

O1，O2，O3：负载电路输出端子

S1，S2，S3：开关/按钮输入端子

L：火线（110-240 V）端子

N：零线端子

LAN：局域网 RJ 45 接口

3D安装视频
