Shelly 1PM Gen4
说明书
接线图
接线说明
图 1：110-240 V~ 电源
图 2：24-30 V⎓ 电源

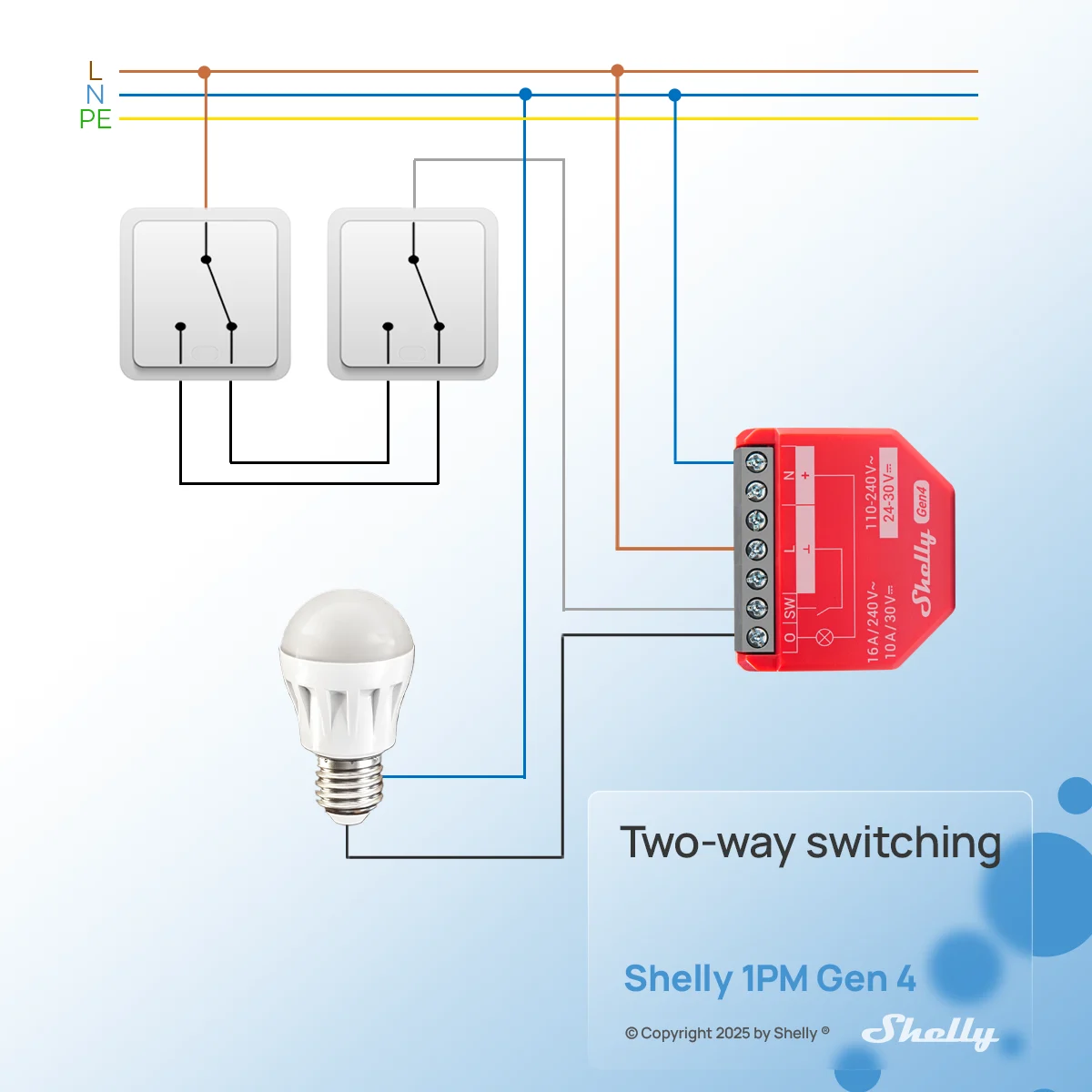

图 3：双控开关

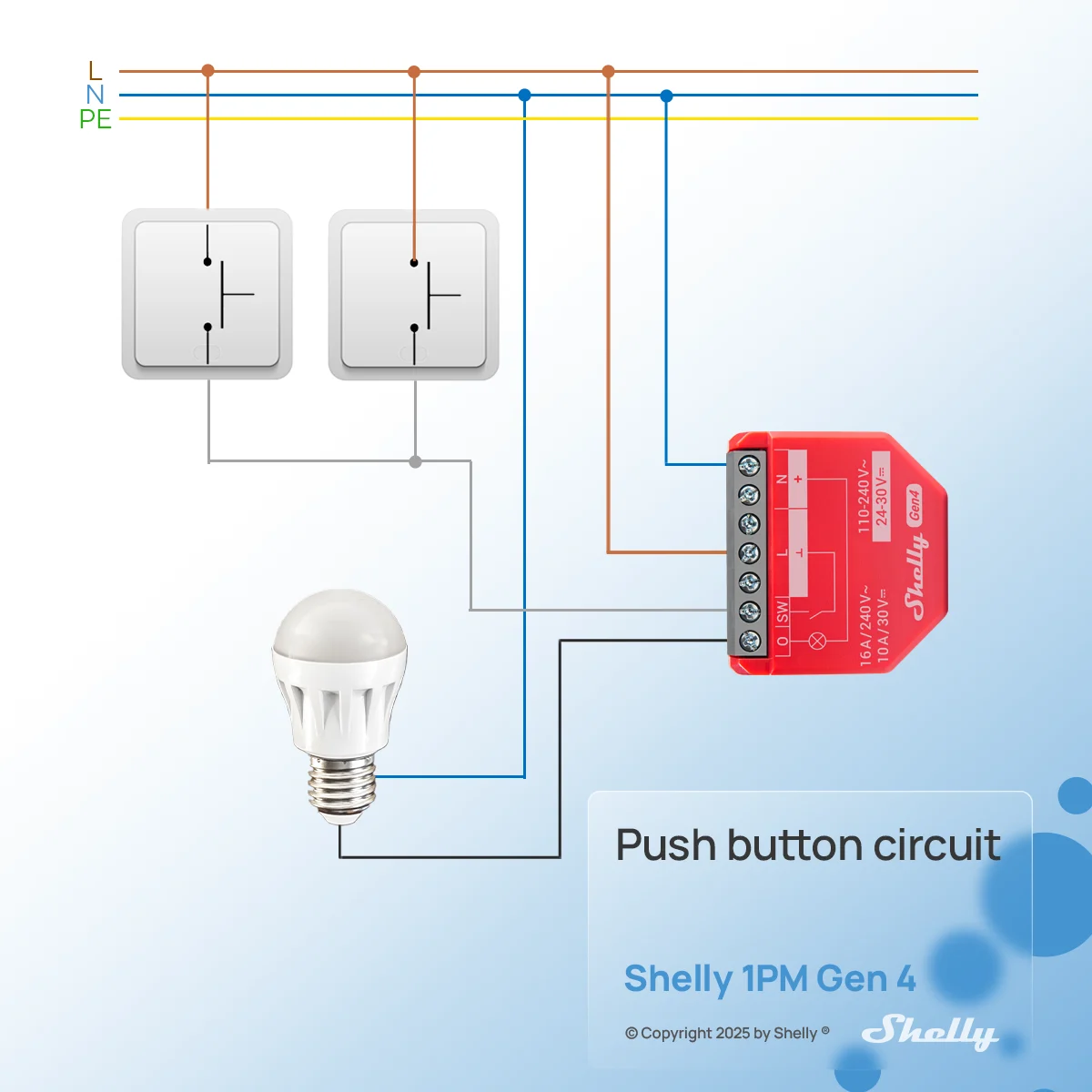

图 4：按键电路

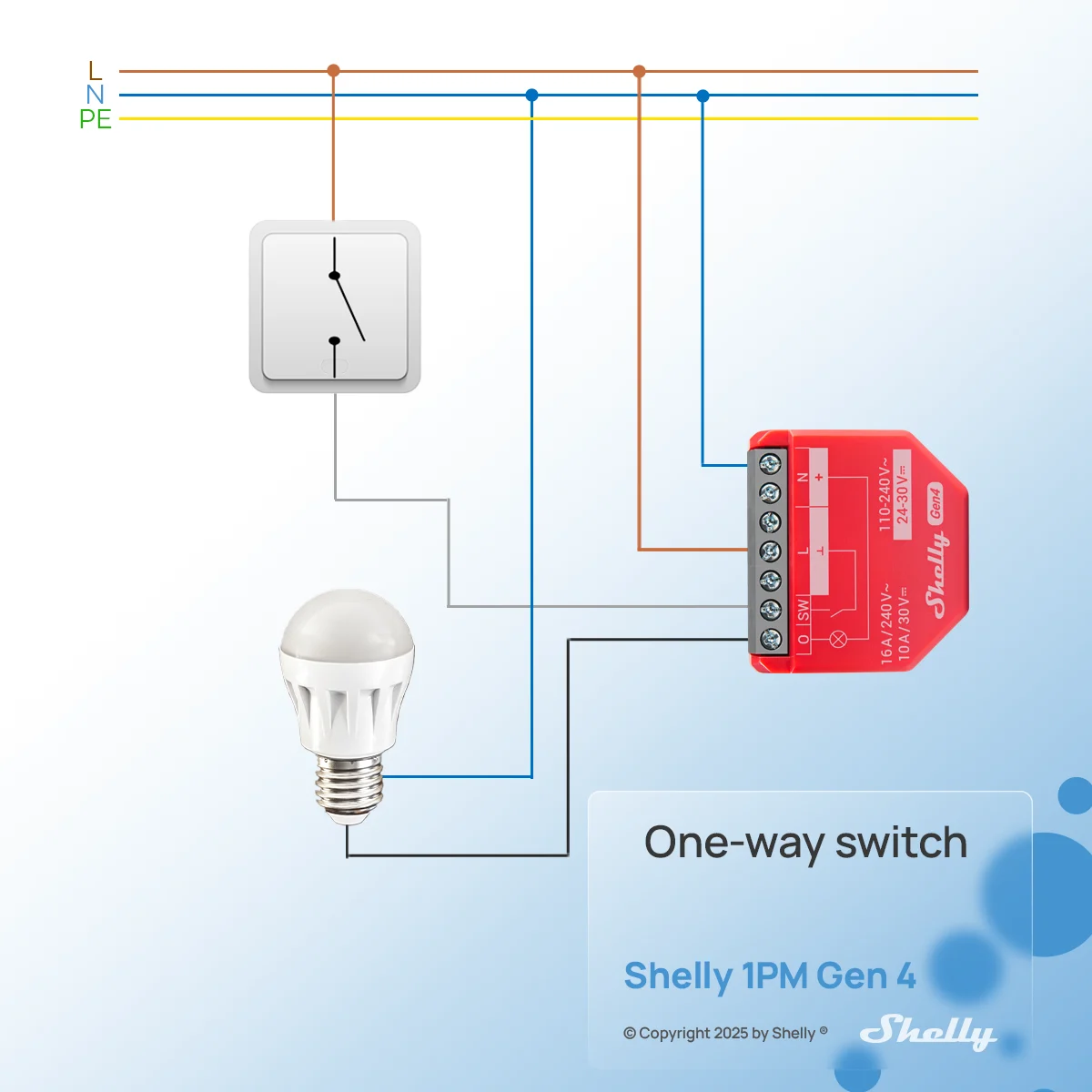

图 5：单控开关

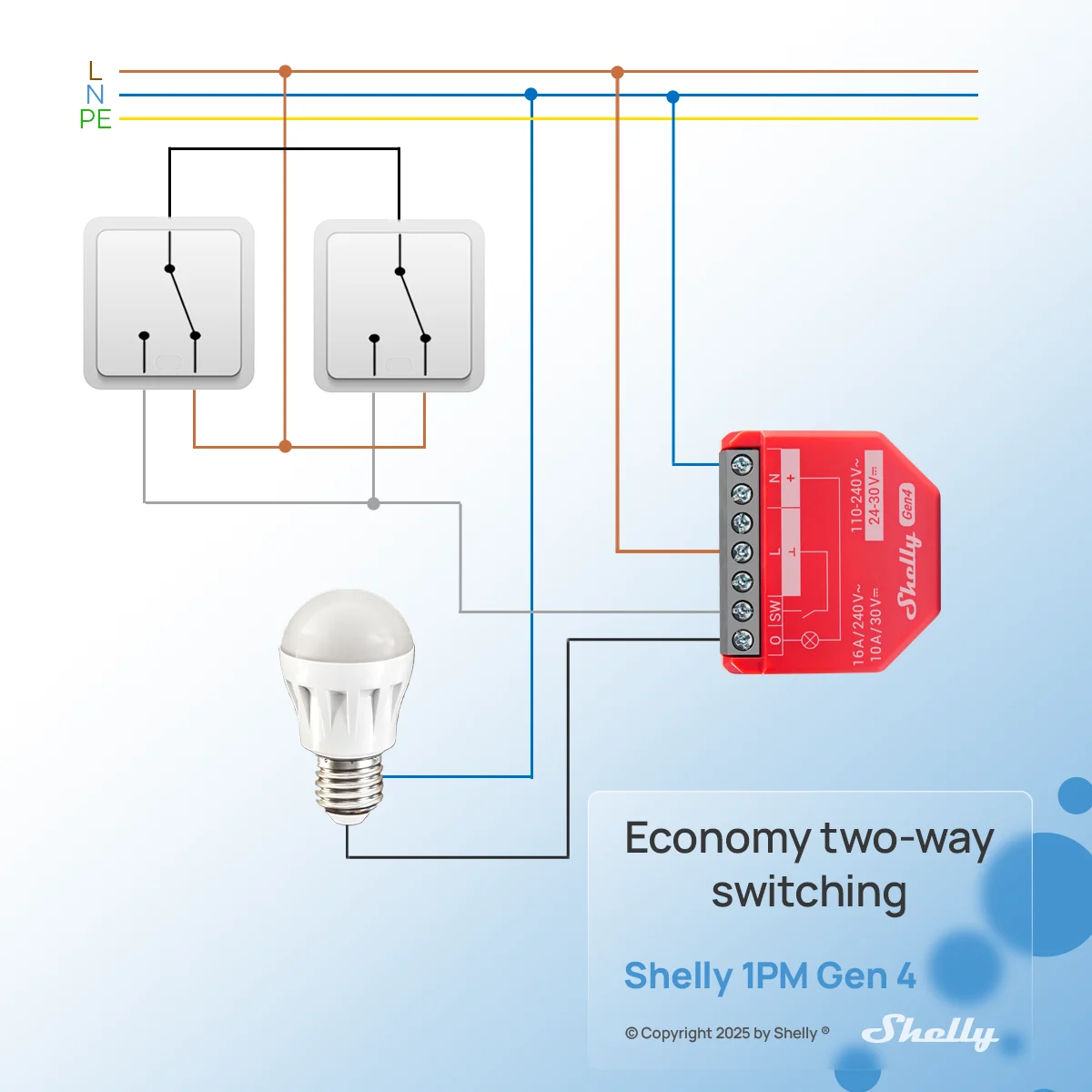

图 6：经济双向开关

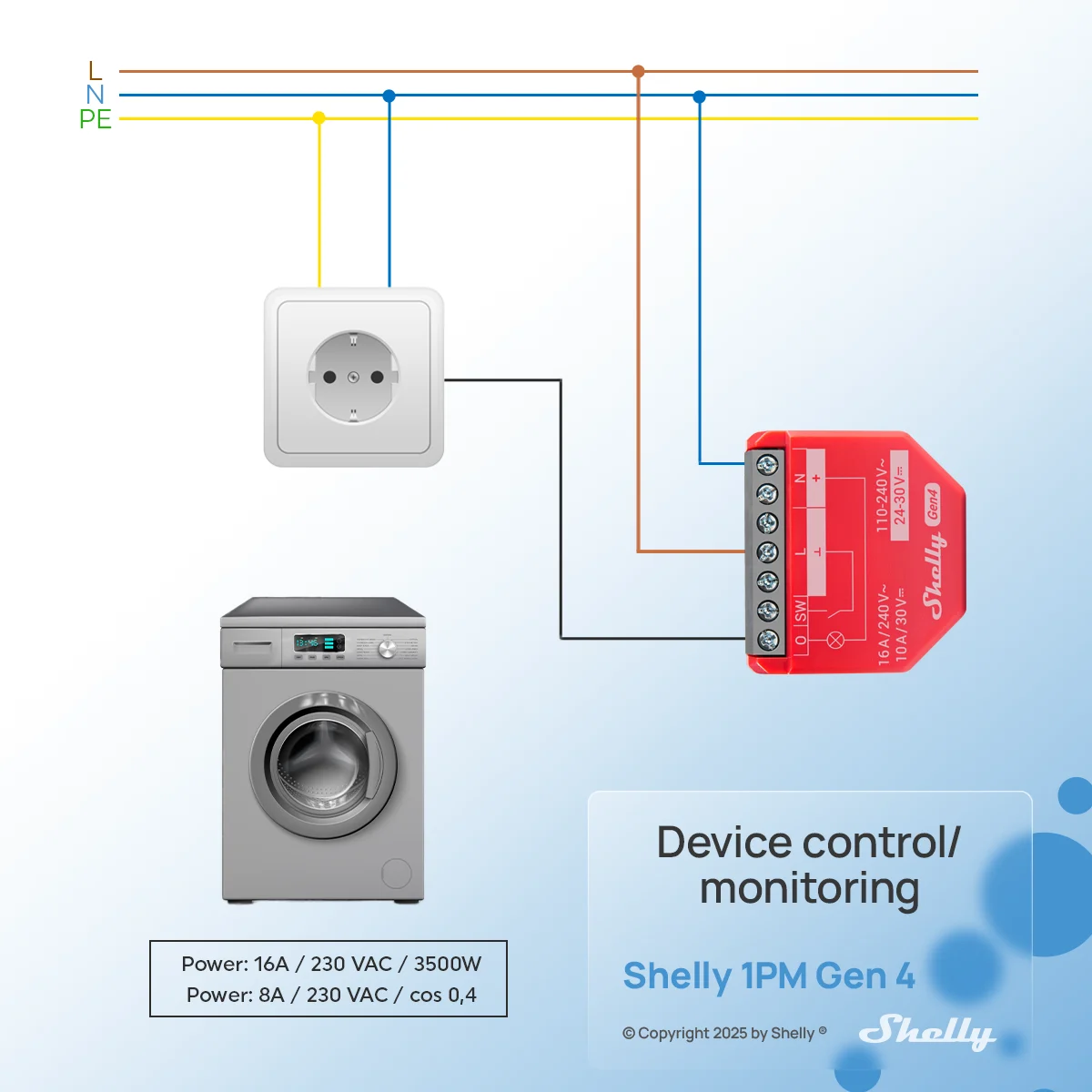

图 7：设备控制/监控
图 8：交叉连接

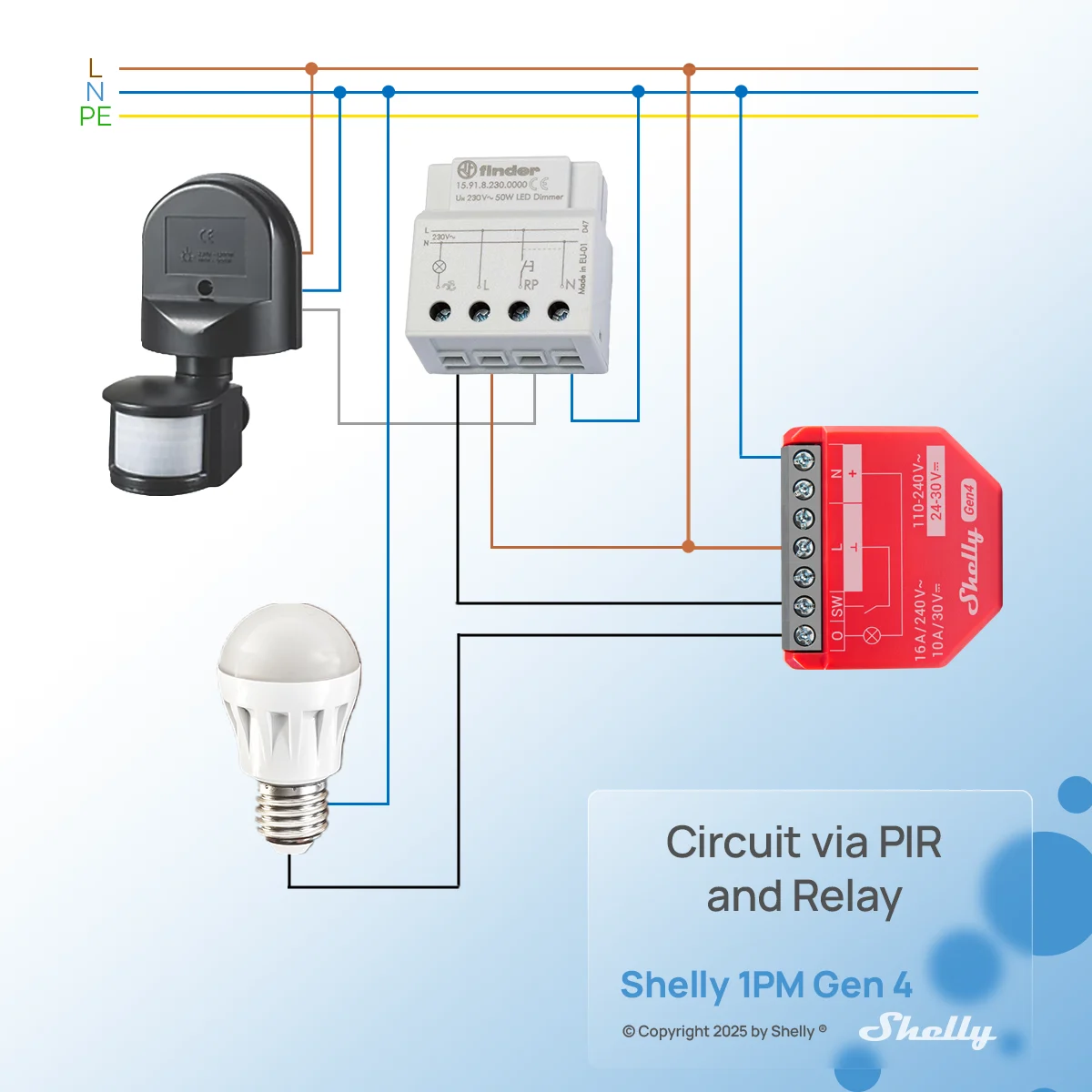

图 9：通过PIR和继电器的电路
图 10：通过PIR的电路

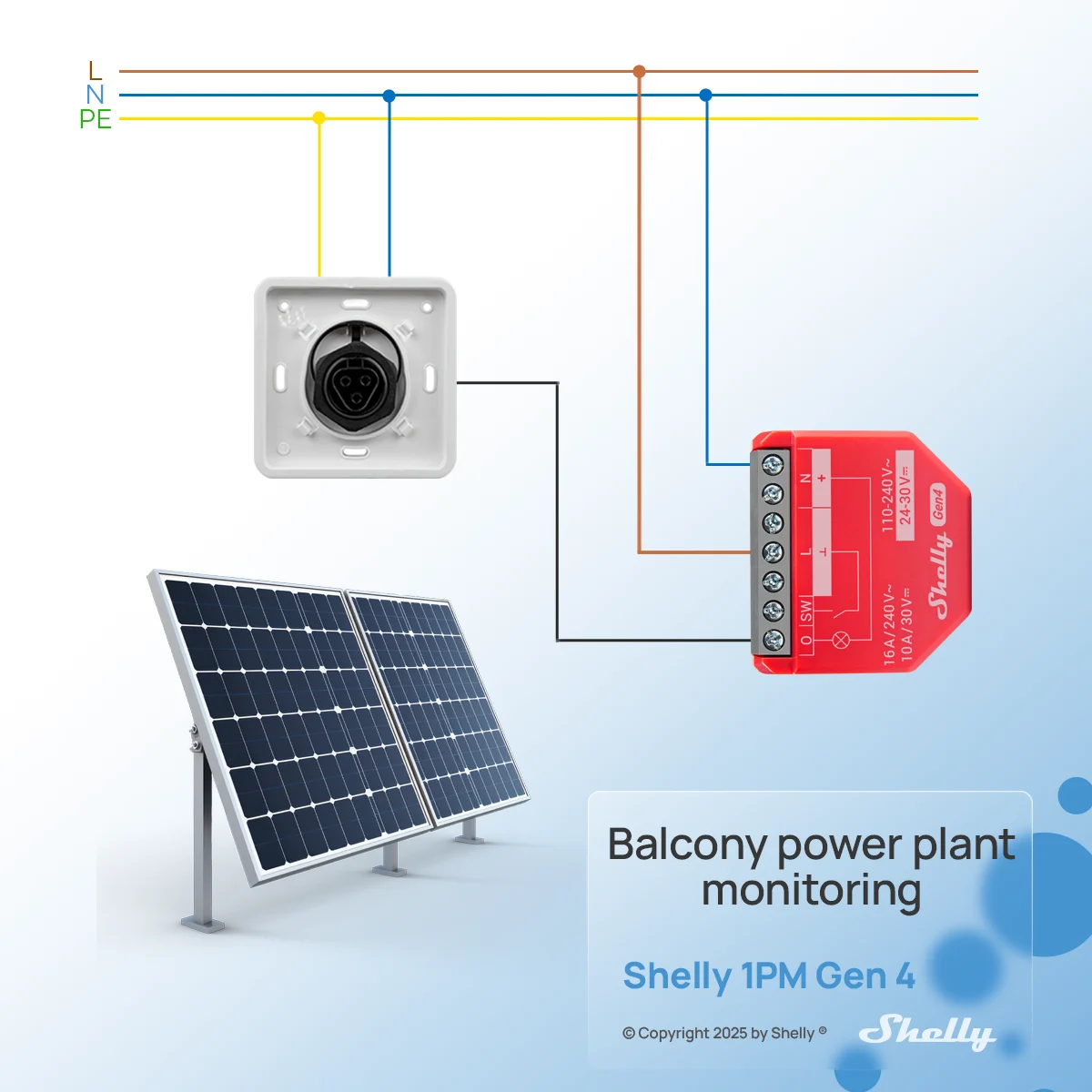

图 11：阳台电站监控
电线
L：火线（110-240 V~）
+：24-30V ⎓正极线
N：零线
————
设备端子
O：负载电路输出端
SW：开关（控制 O）输入端
L：火线端子（110-240 V~）
N：零线端
+：24-30V ⎓正极端
Ʇ：24-30V ⎓负极端
安装教程
