安装说明

Shelly 2PM Gen3

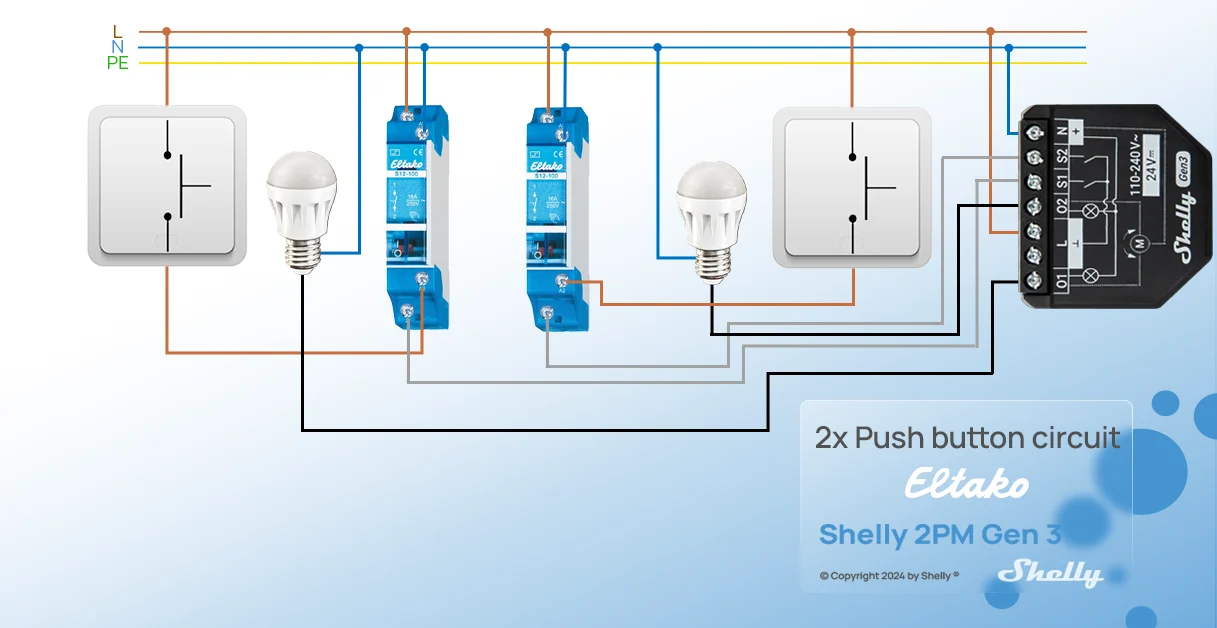

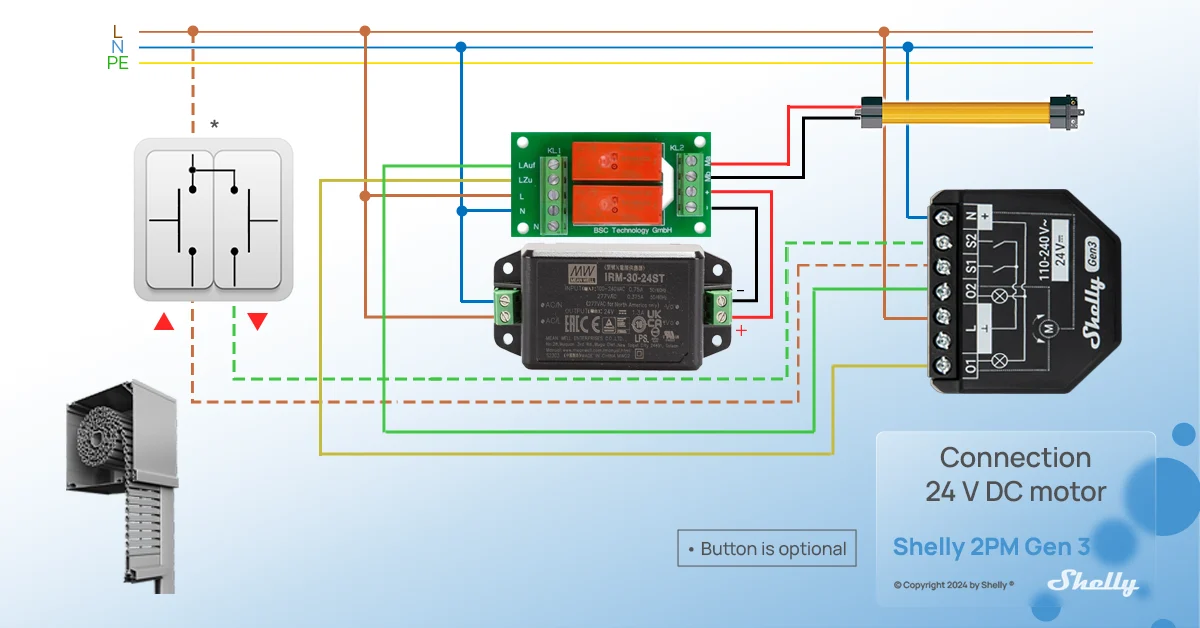

接线图

双通道开关模式交流电源

电线

N：零线

L：火线（110-240 V~）

+：24 V⎓正极线

-：24 V⎓负极线

设备端子

O1，O2：负载电路输出端子

L：火线端子（110-240 VAC）

S1，S2：开关输入端子

S1，S2：开关输入端子

+：24V⎓正极端子

Ʇ：24V⎓负极端子

3D安装视频
