Shelly Pro RGBWW PM

接线图

接线图

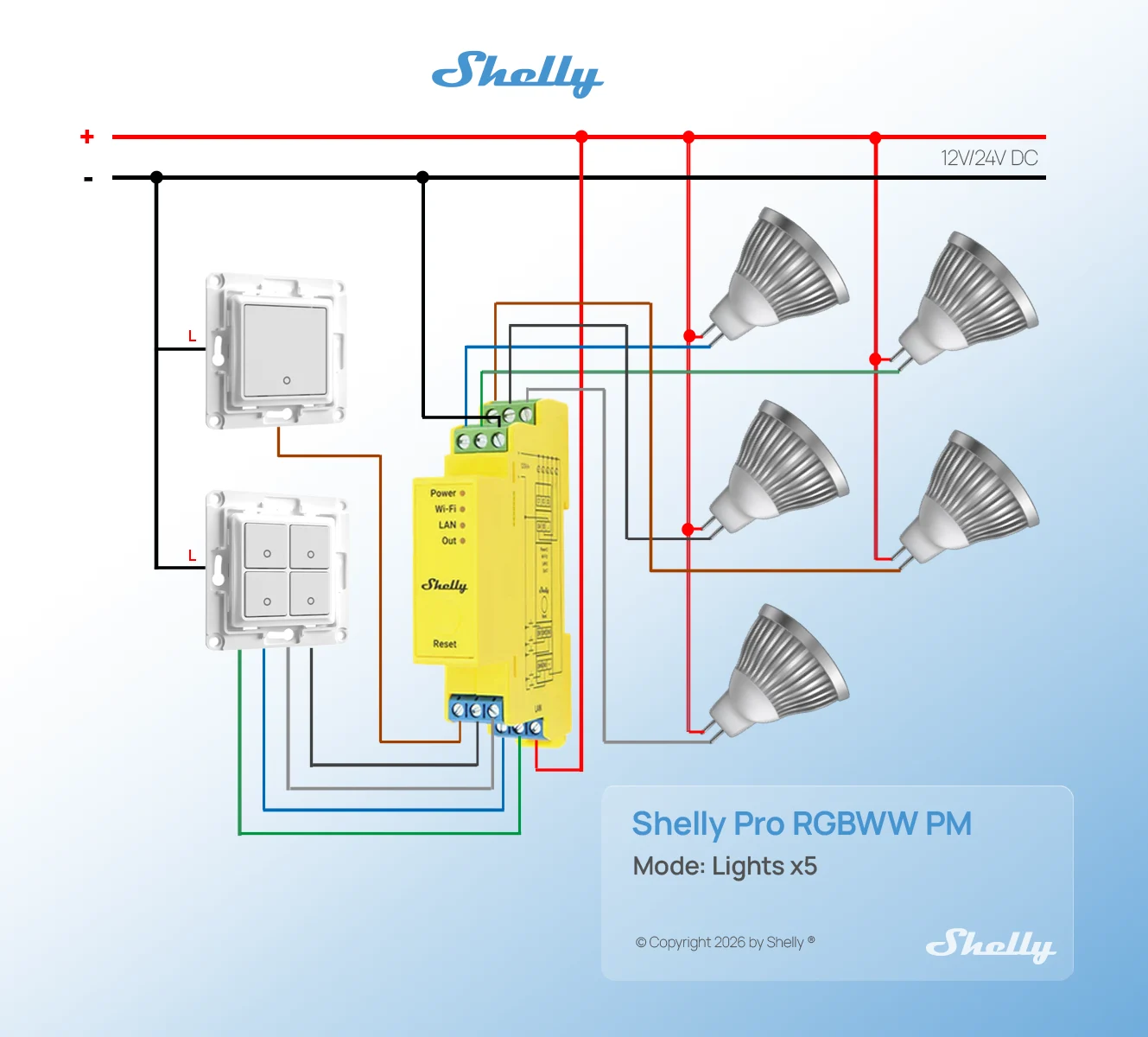

图 I：灯 x 5 个布线

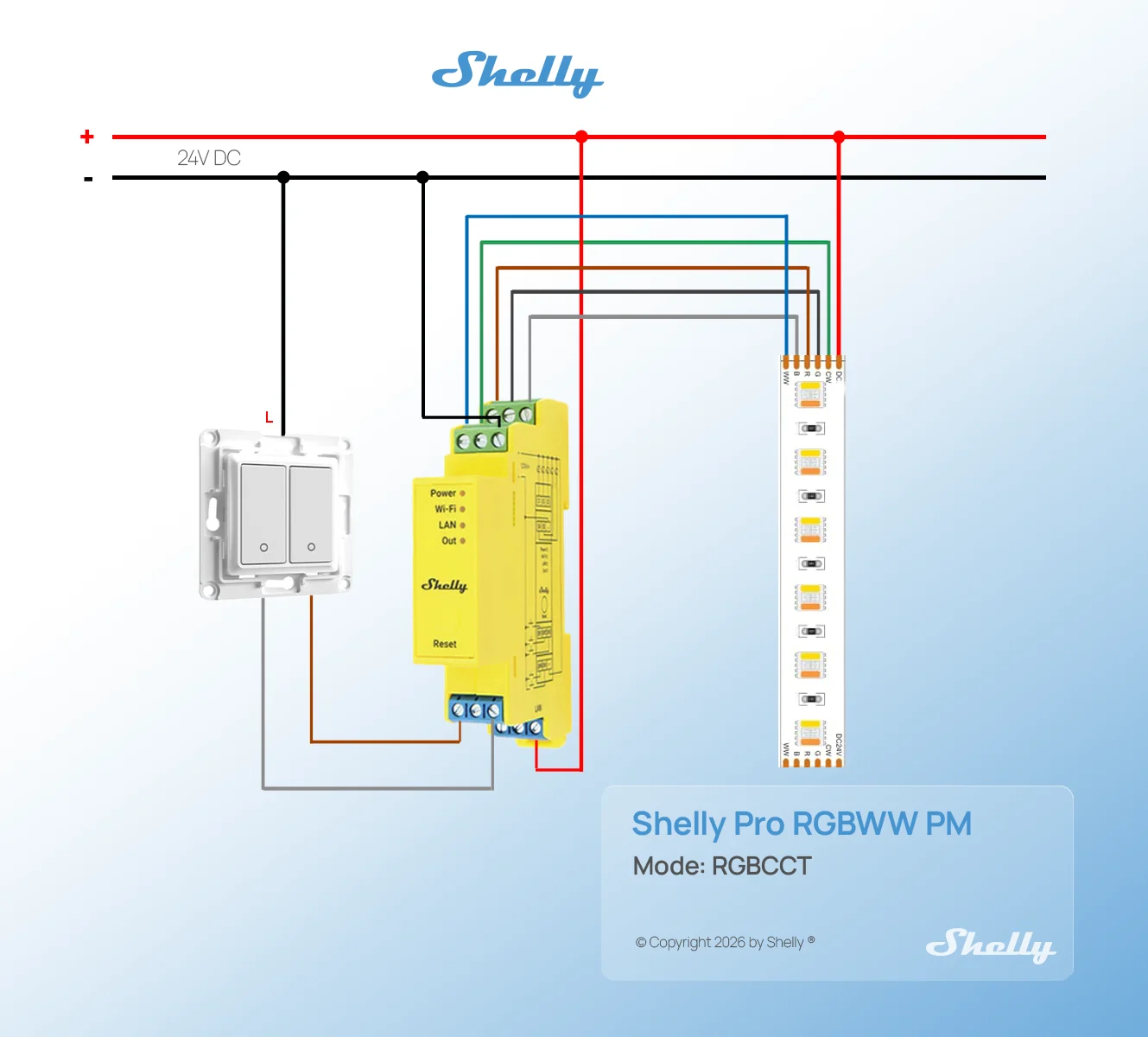

图 II：RGB和CCT接线

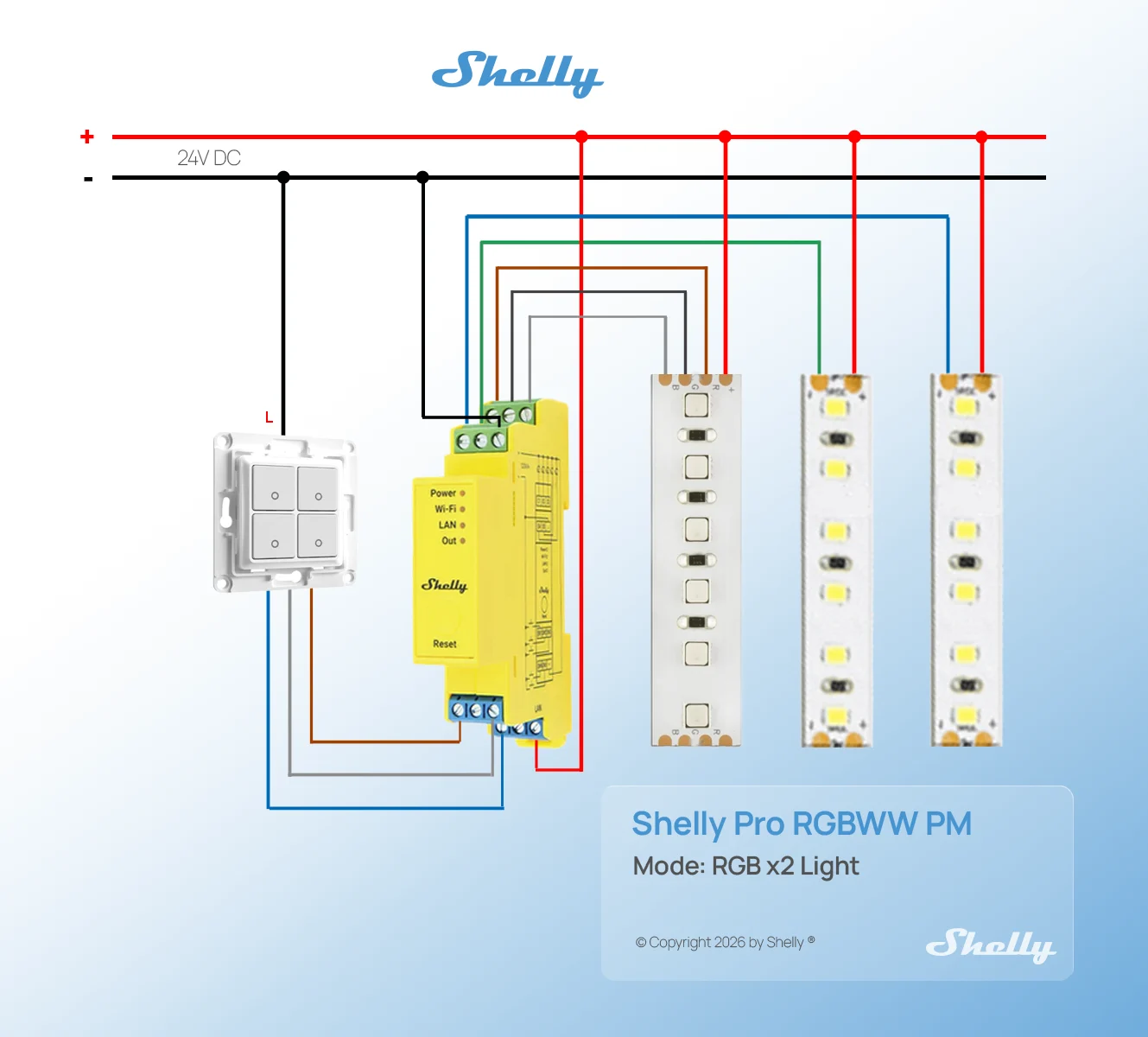

图 III：RGB灯和灯光 x 2 条线路

图 IV：CCT x 2 布线

电线

+：正极线（12-24 V⎓）

⊥：接地线

接线端子

+：12/24 V⎓ 正极

⊥：12/24 V⎓ 负极

SW1：输入端子

• 在 Lights x 5 配置文件中控制 O1

• 在 RGB 和 CCT 以及 RGB 和 Lights x 2 配置文件中控制 O1、O2 和 O3

• 在 CCT x 2 配置文件中控制 O1 和 O2

SW2：输入端子

• 在 Lights x 5 配置中控制 O2

• 在 RGB 和 CCT 配置中控制 O1、O2 和 O3（双按钮调光配置）

• 在 CCT x 2 配置中控制 O1 和 O2（双按钮调光配置）

• 在 RGB 和 Lights x 2 配置中为独立使用

SW3：输入端子

• 在 Lights x 5 配置中控制 O3

• 在 RGB 和 CCT 配置中控制 O4 和 O5

• 在 RGB 和 Lights x 2 配置中控制 O4

• 在 CCT x 2 配置中控制 O3 和 O4


SW4：开关 / 按钮输入端子

• 在 Lights x 5 配置文件中控制 O4

• 在 RGB 和 CCT 配置文件中控制 O4 和 O5（双键调光配置）

• 在 RGB 和 Lights x 2 配置文件中控制 O5

• 在 CCT x 2 配置文件中控制 O3 和 O4（双键调光配置）

SW5：开关 / 按钮输入端子

• 控制 Lights x 5 配置中的 O5

• 在 RGB 和 CCT、RGB 和 Lights x 2 以及 CCT x 2 配置中是独立的

O1：输出端子

• 灯1 在 灯光 x 5 配置文件中

• 红灯 在 RGB 和 灯光 x 2 配置文件以及 RGB 和 CCT 配置文件中

• CCT1 暖白 在 CCT x 2 配置文件中

O2：输出端子

• 灯光2在灯光x5配置文件中

• RGB中的绿灯以及灯光x2和RGB和CCT配置文件

• CCT1 冷白光在CCT x2配置文件中

O3：输出端子

• 灯光 3 在 灯光 x 5 配置文件

• 蓝光 在 RGB 和 灯光 x 2 以及 RGB 和 CCT 配置文件

• CCT2 暖白色 在 CCT x 2 配置文件

O4：输出端子

• 灯光 4 在 灯光 x 5 配置文件中

• CCT 暖白 在 RGB 和 CCT 配置文件中

• 灯光 1 在 RGB 和 灯光 x 2 配置文件中

• CCT2 冷白 在 CCT x 2 配置文件中

O5：输出端子

• 在Lights x 5配置中的灯光5

• 在RGB和CCT配置中的CCT冷白

• 在RGB和Lights x 2配置中的灯光2

• 未在CCT x 2配置中使用
