Shelly Plus ADD-ON

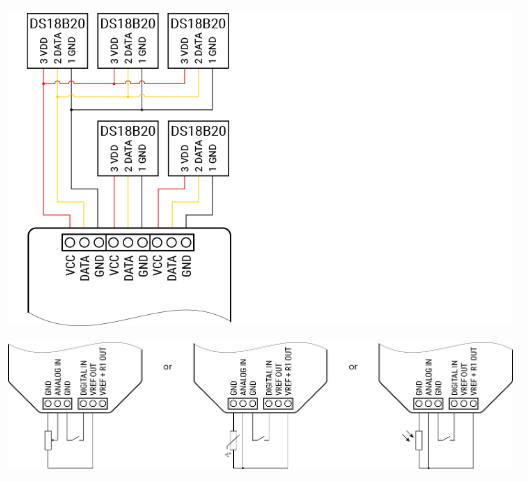

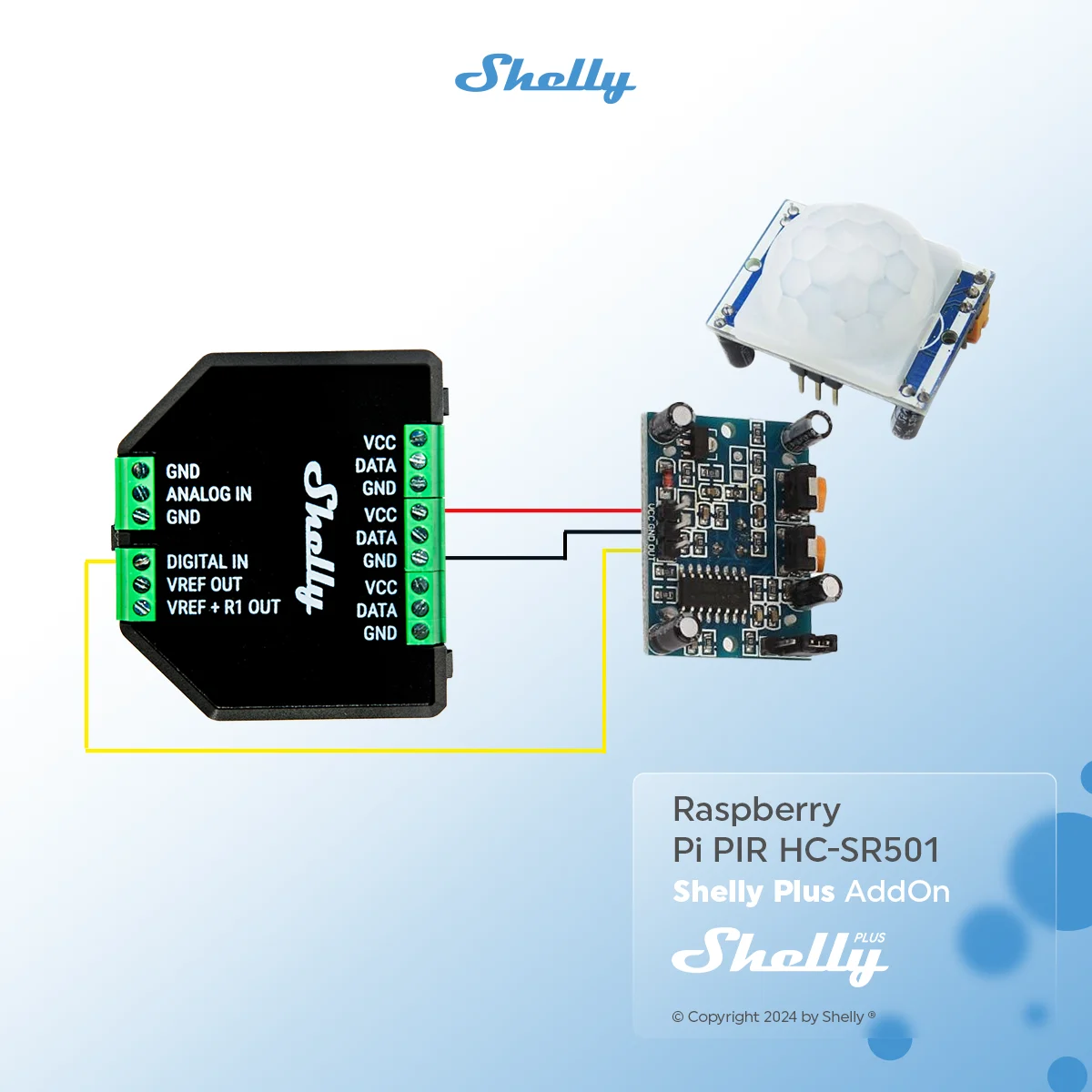

接线图

外部传感器引脚

VCC / VDD：传感器电源引脚

DATA / DQ：传感器数据引脚

GND：地引脚

设备端子

VCC：传感器电源端子

DATA：1线数据端子

GND：地端子

ANALOG IN：模拟输入

DIGITAL IN：数字输入

VREF OUT：参考电压输出

VREF+R1OUT：通过上拉电阻输出的参考电压

3D安装视频
