安装说明

Shelly Dimmer Gen4

第四代调光开关

说明书

Shelly Dimmer Gen4说明书.pdf

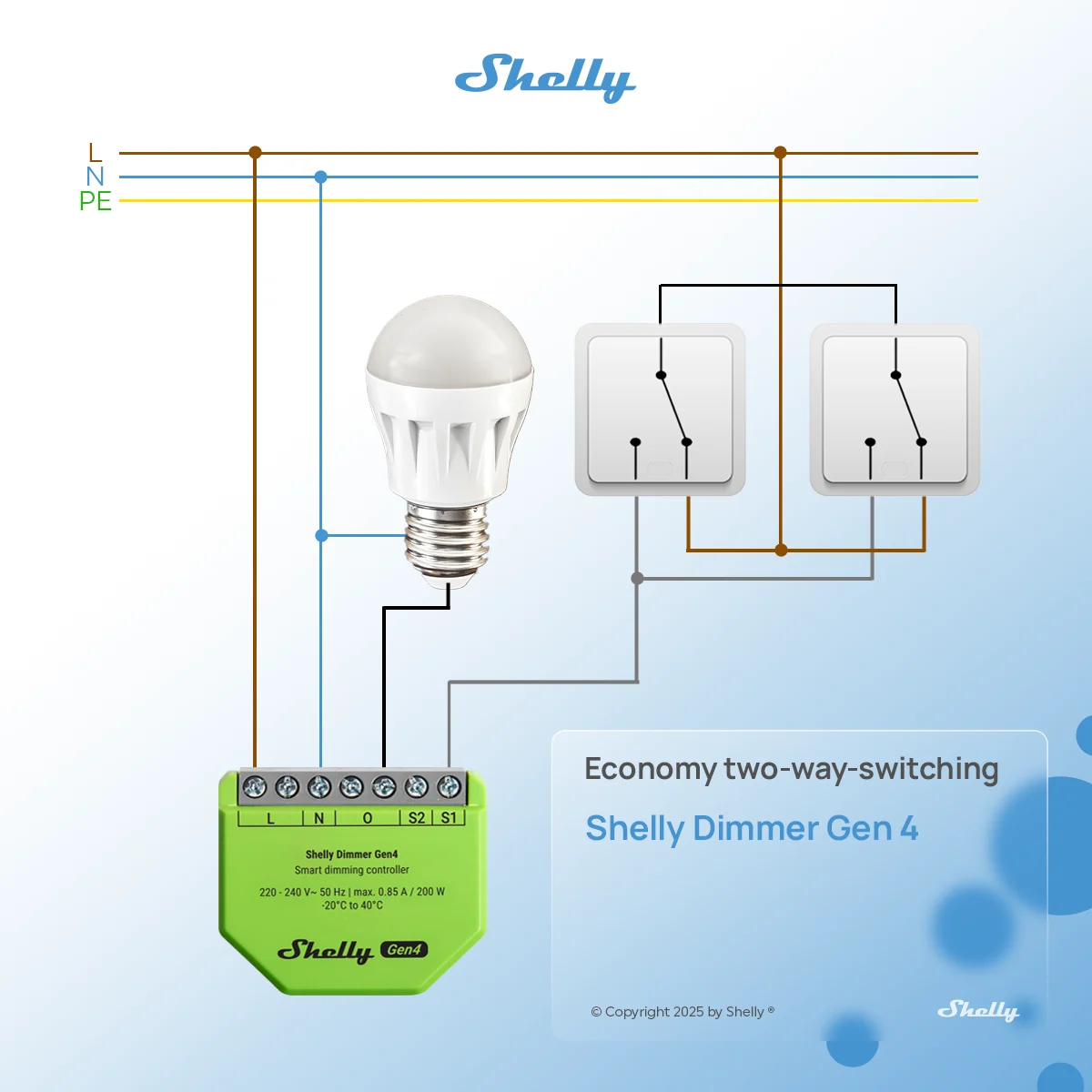

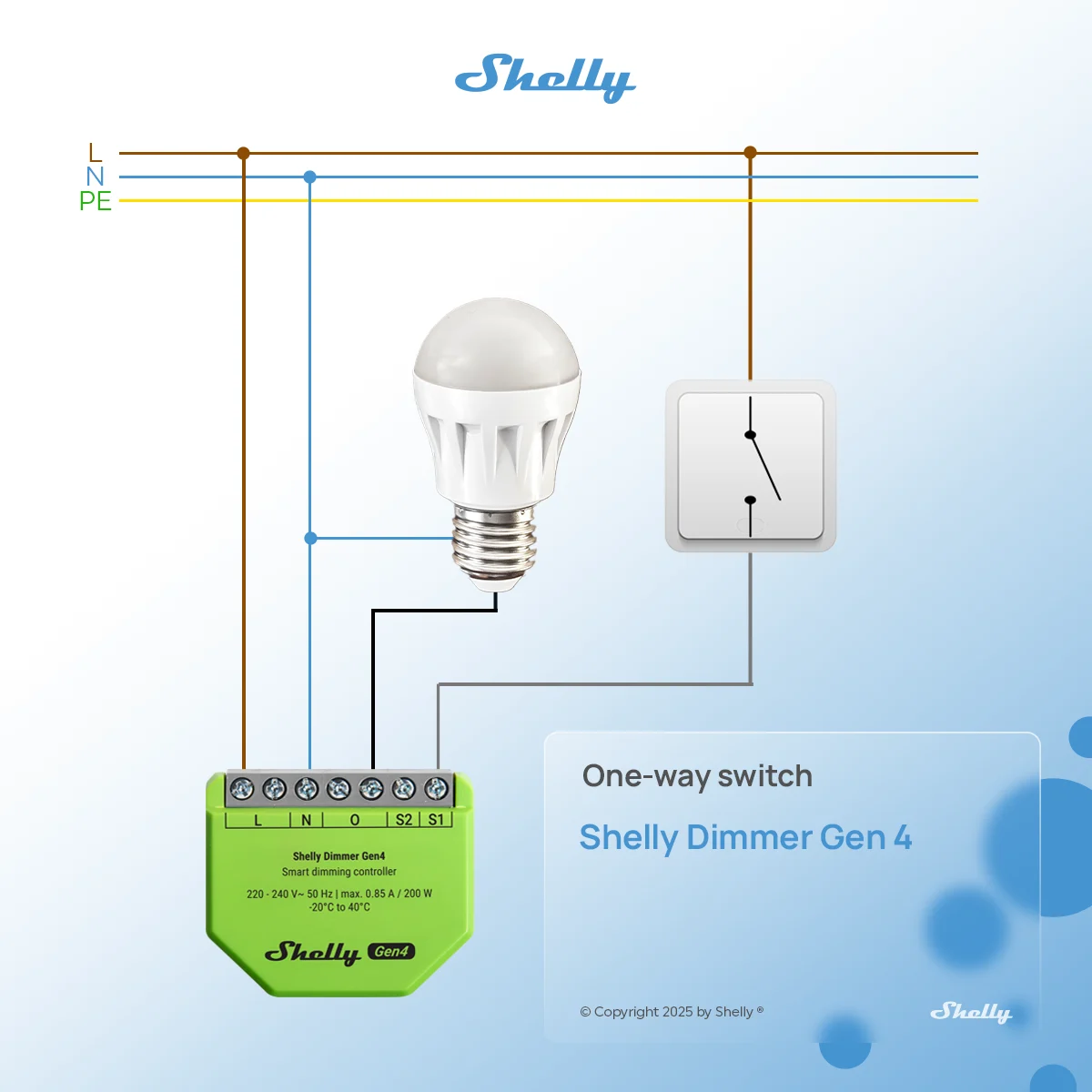

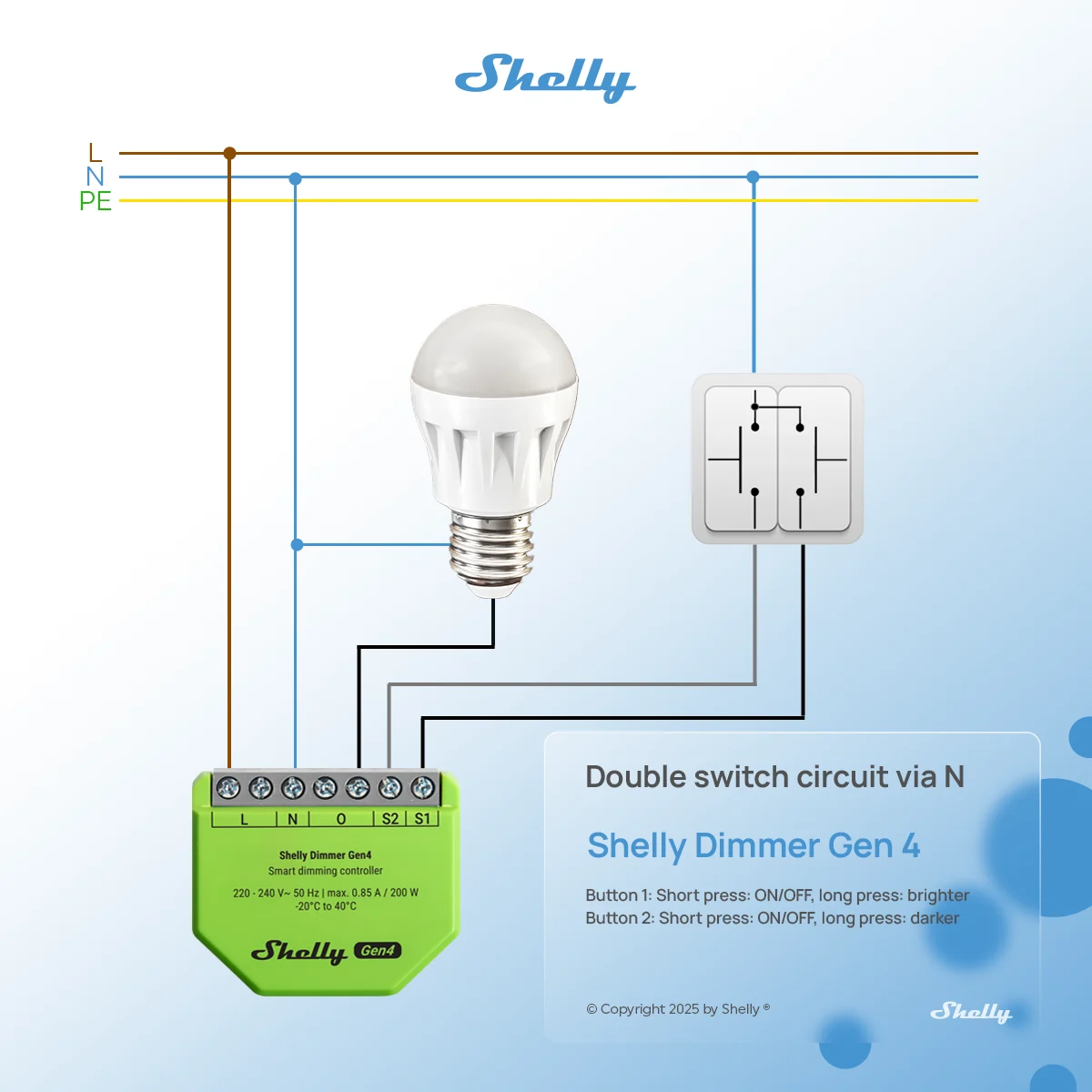

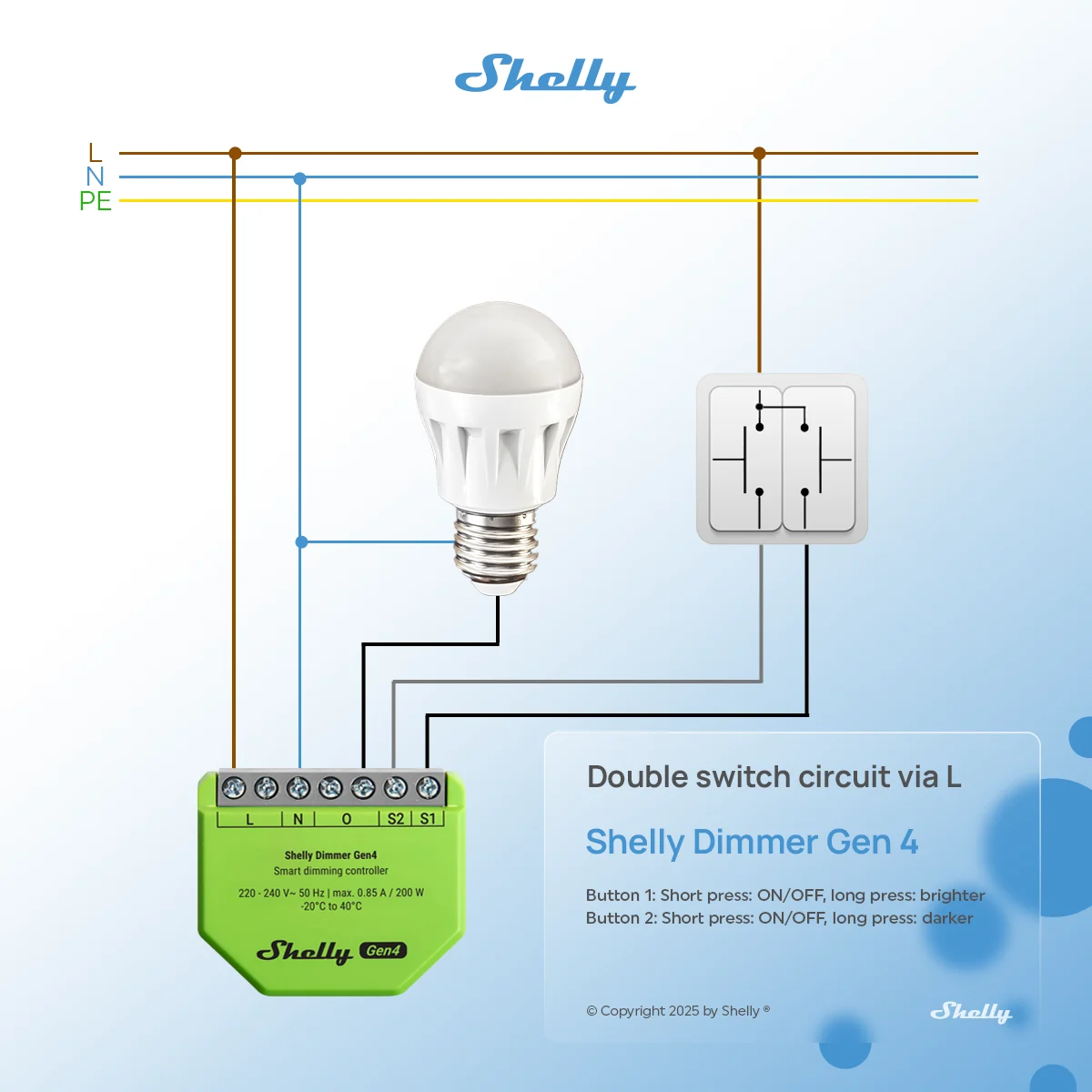

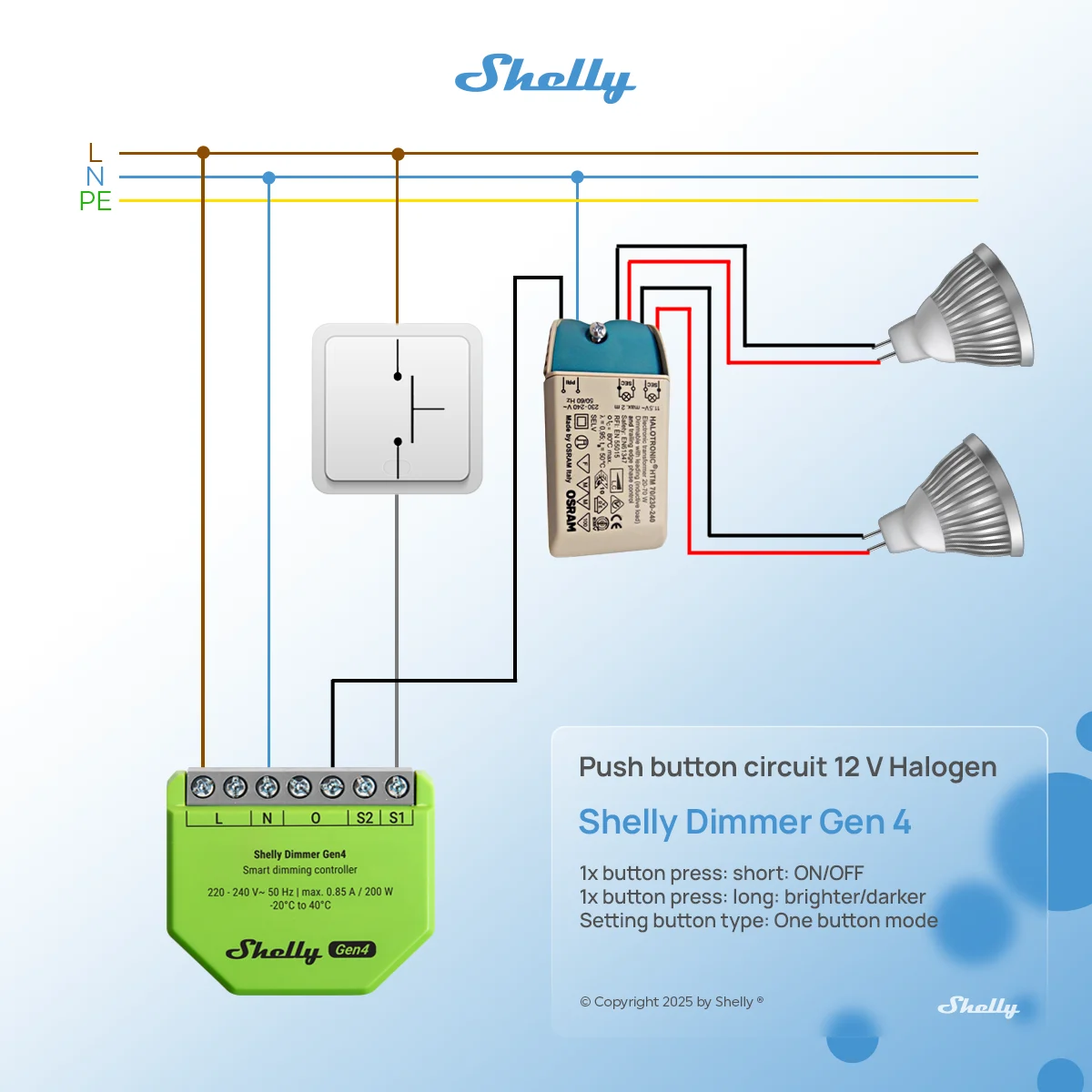

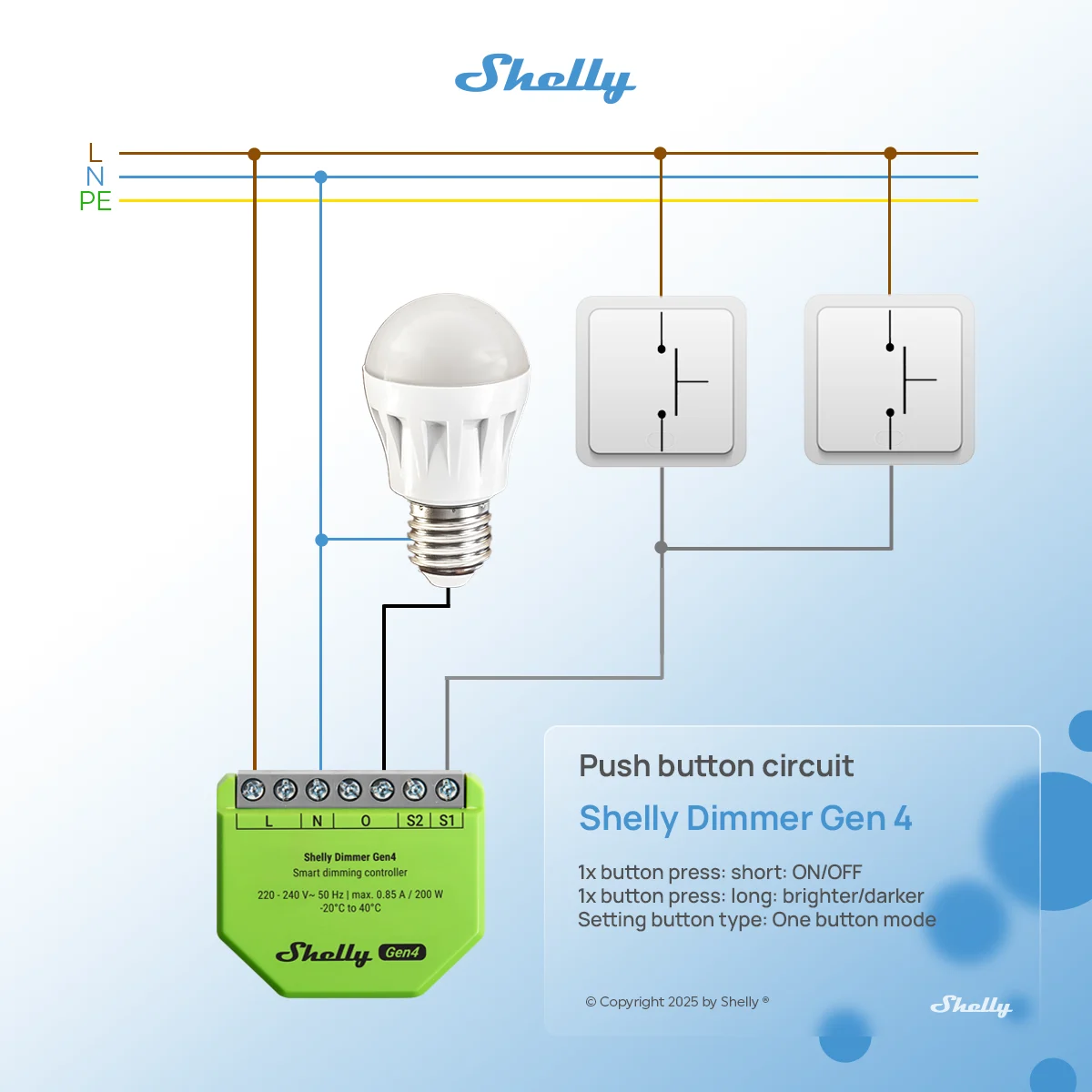

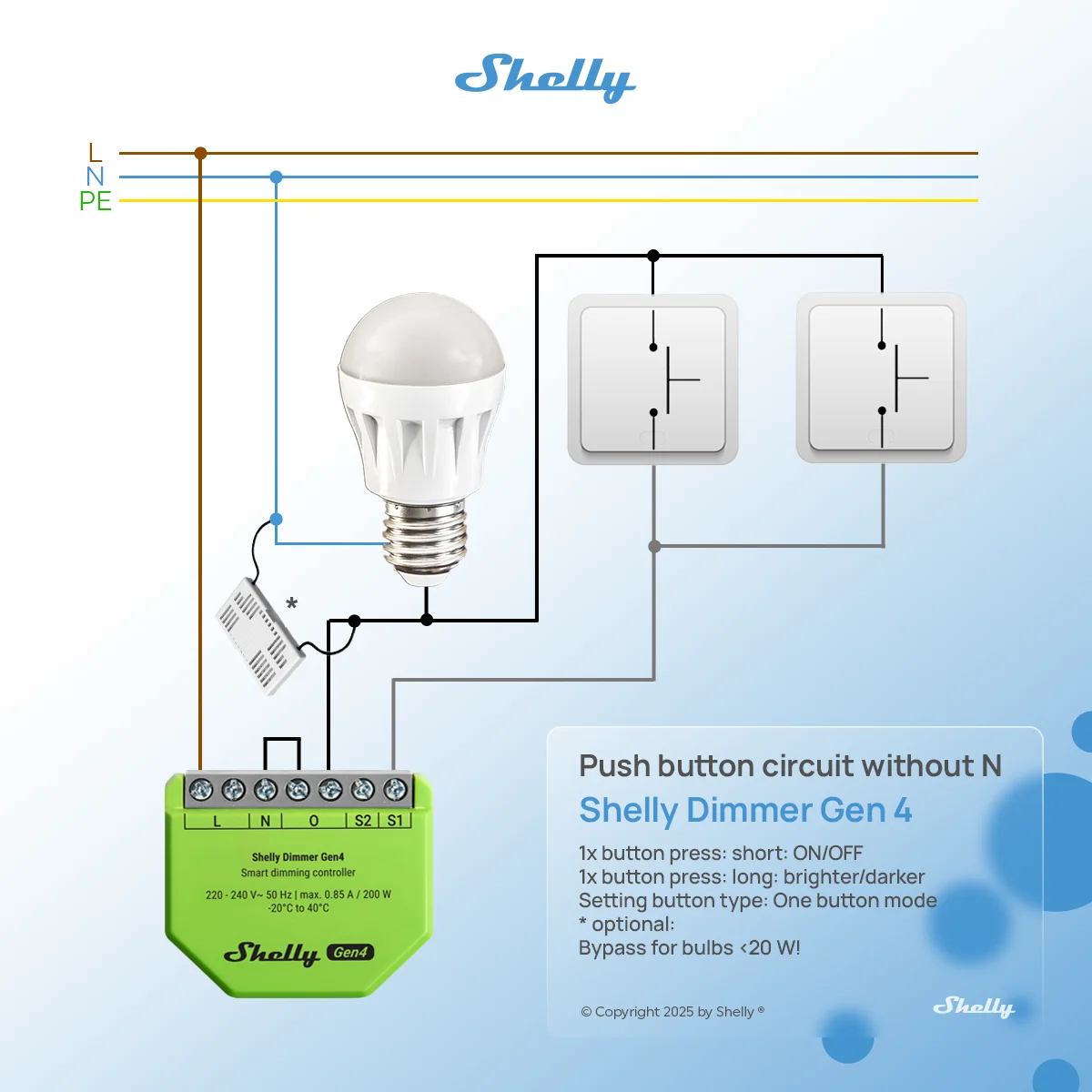

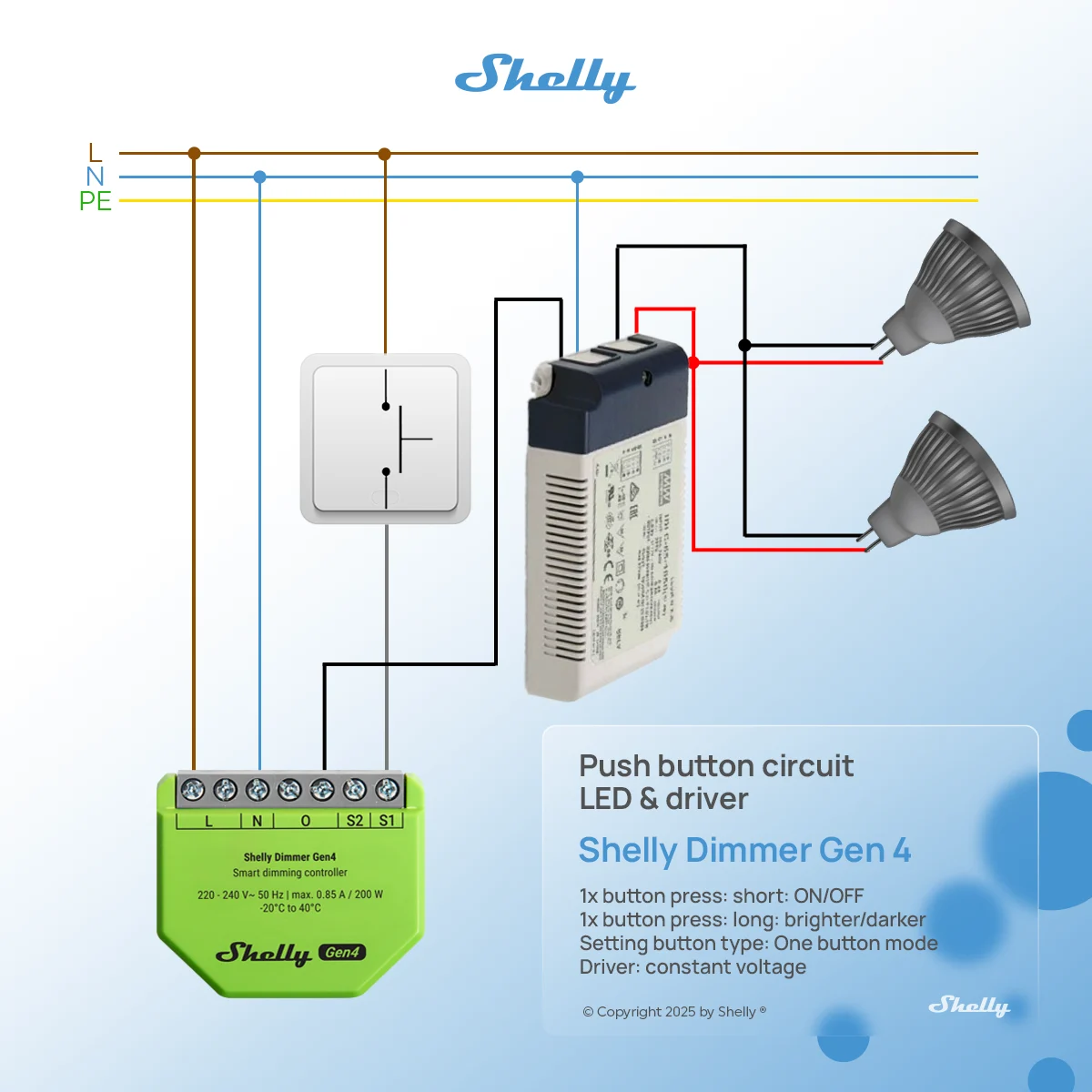

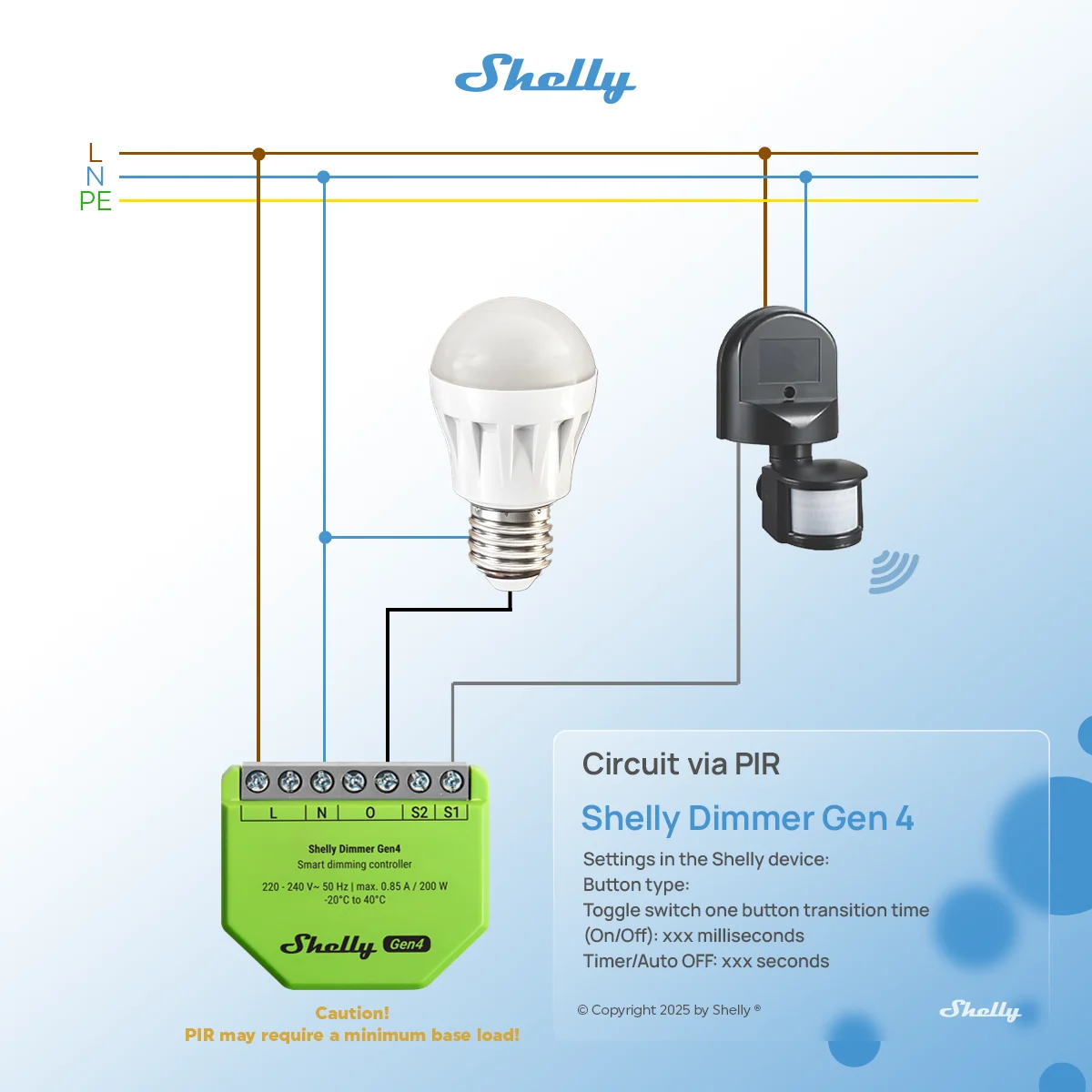

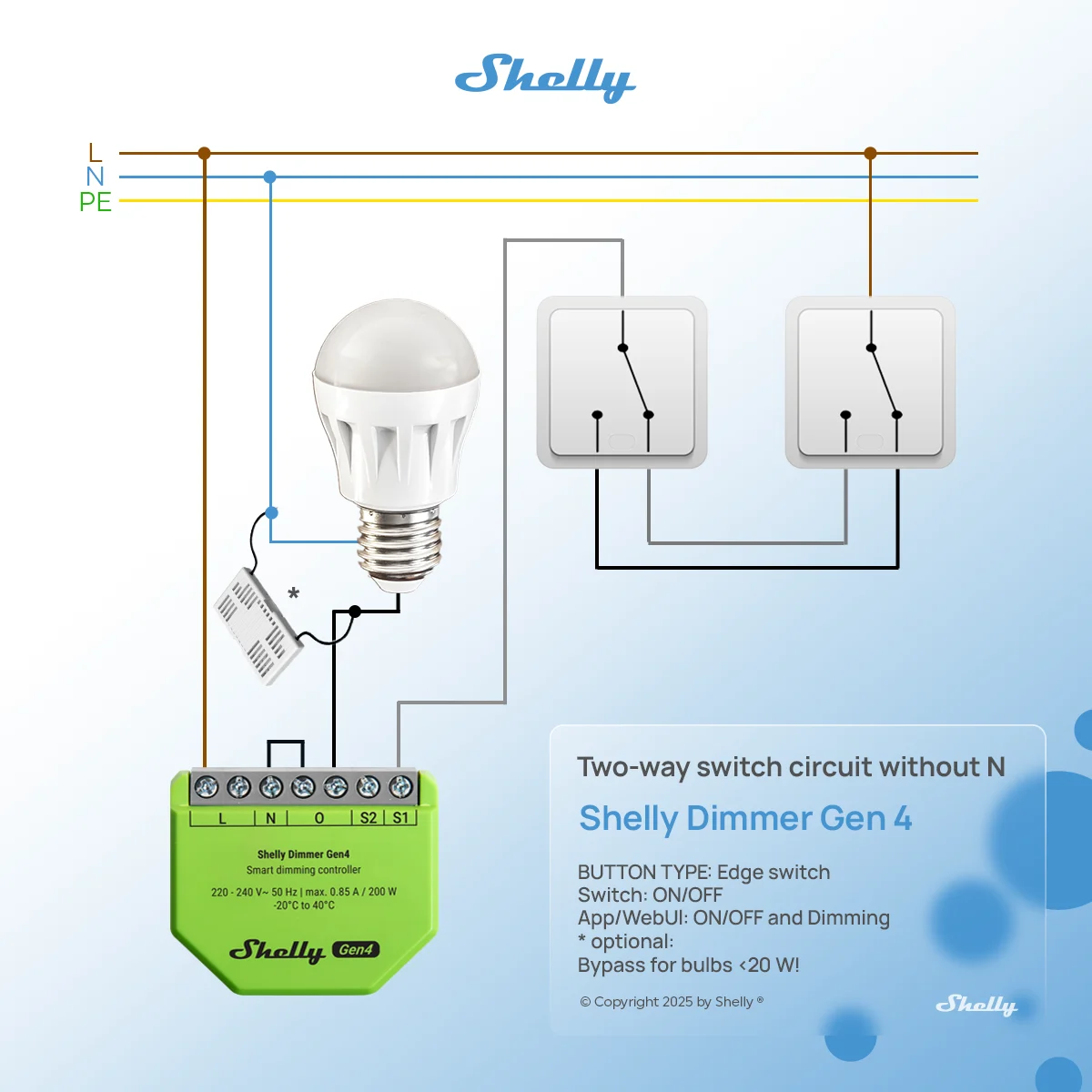

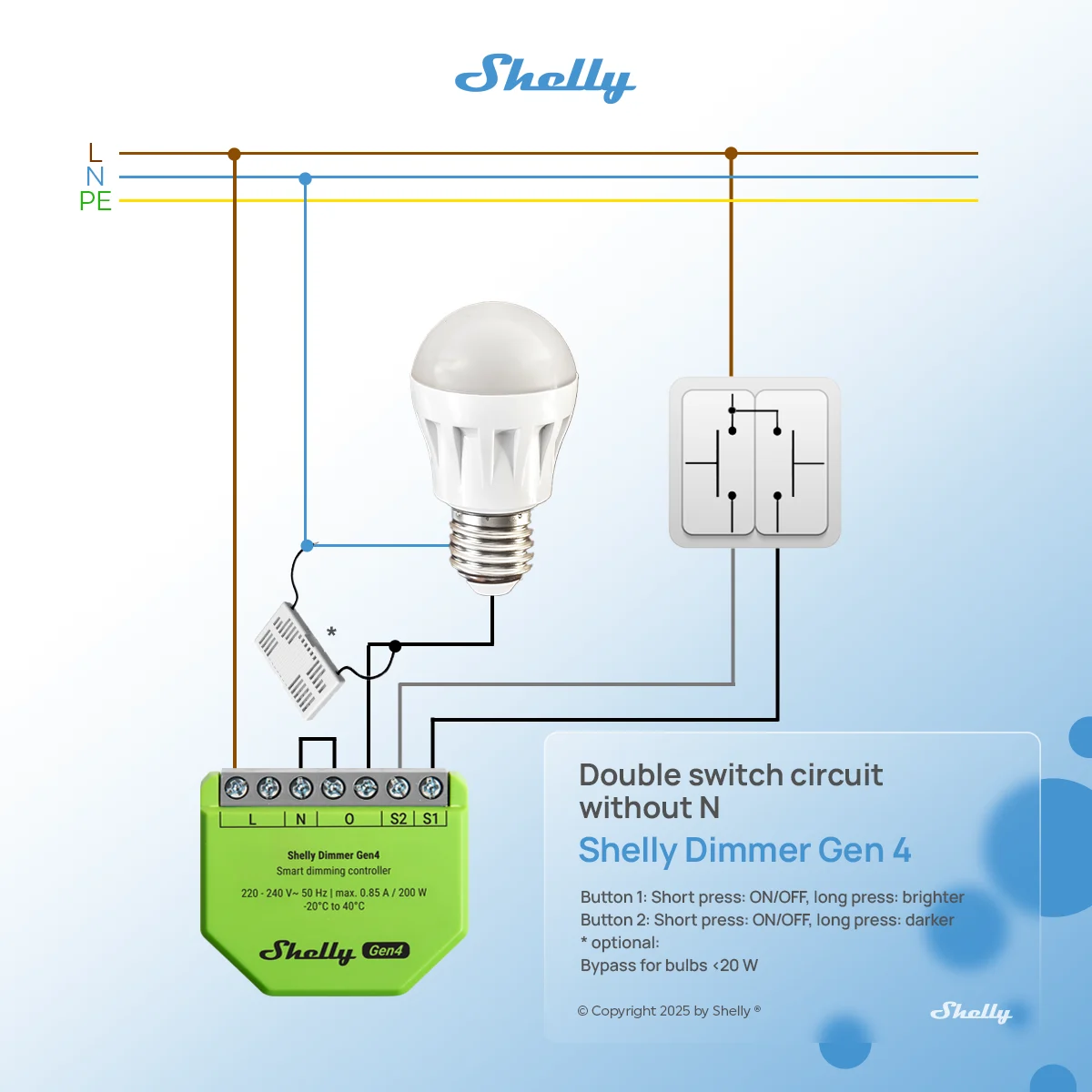

接线图

基本接线图1

电线

L：火线（220-240 V~）

N：零线

设备端子

L（x2）：2 个火线端子

N：零线端子

O（x2）：2 个输出端子连接负载

S1，S2：开关/按键输入端子用于灯光控制
