Shelly Plus RGBW PM
说明书
接线图
接线说明
图 1：灯光模式布线
图 2：RGBW模式布线

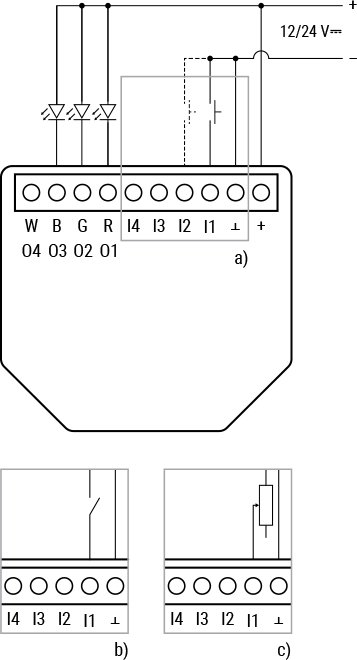

图 3：RGB模式接线
图 4：Shelly 四通道解耦器、Shelly RGBW PM与RGBW LED灯带

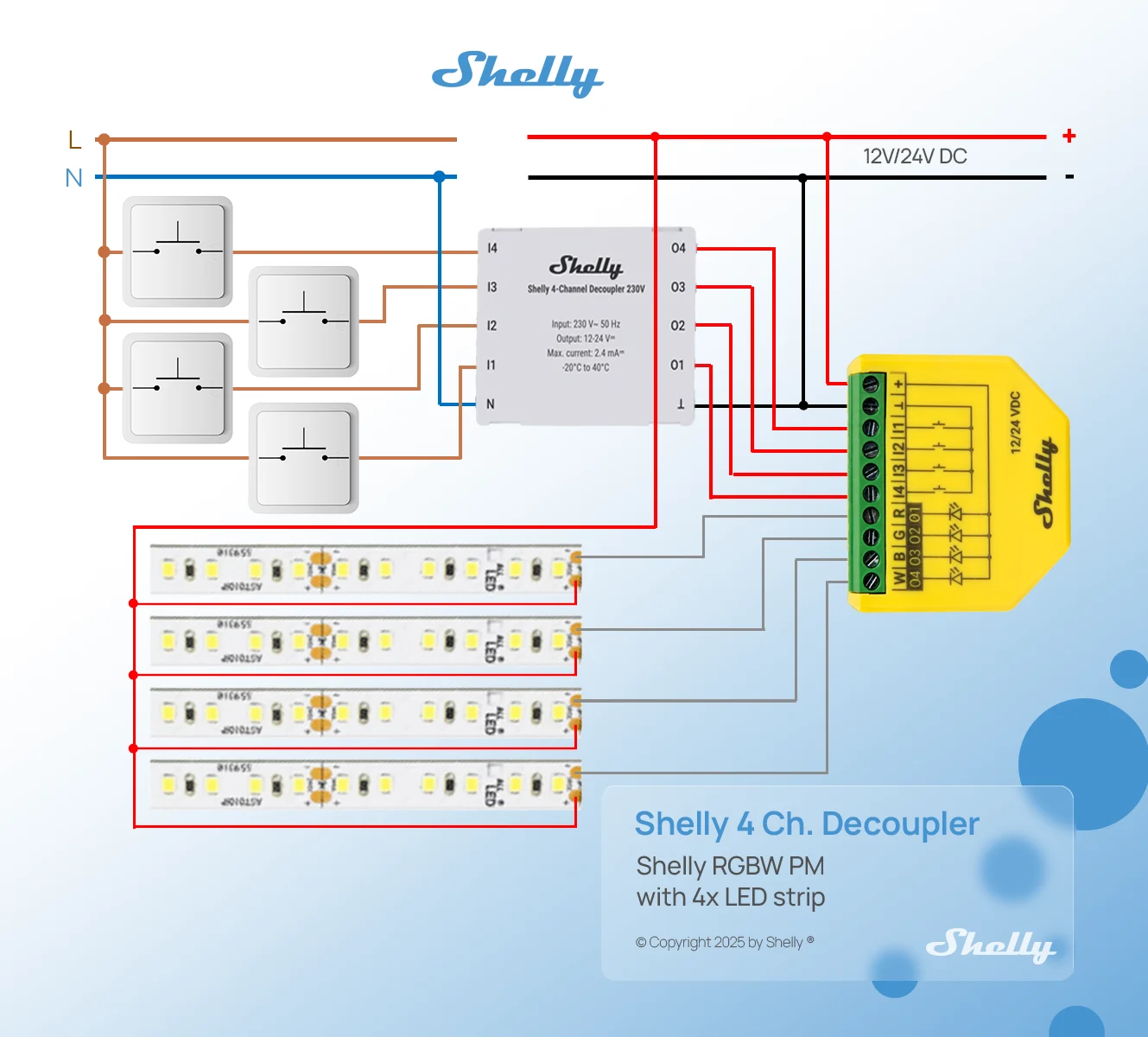

图 5：Shelly 四通道解耦器、Shelly RGBW PM带4条LED灯带

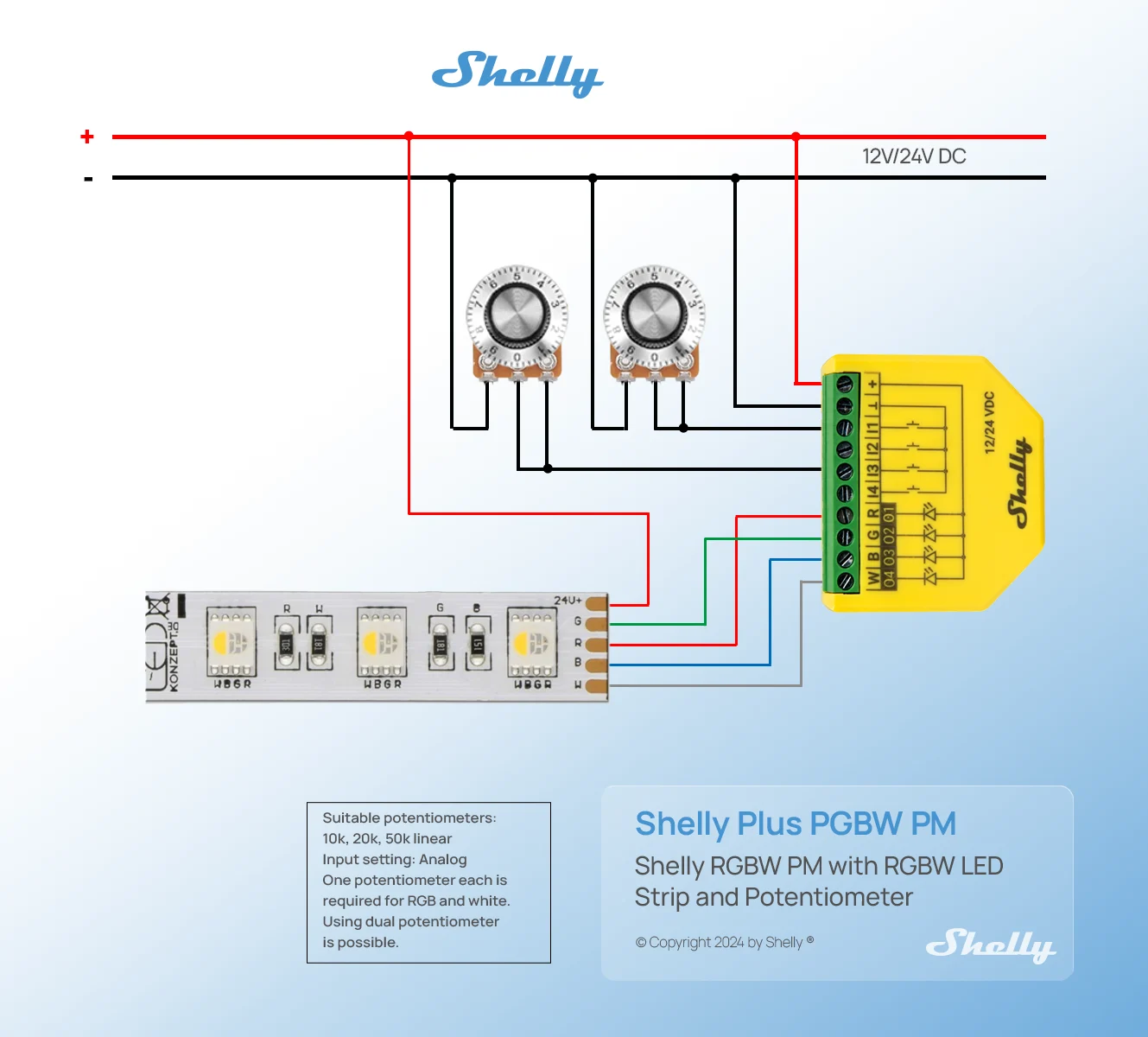

图 6：带 RGBW LED 灯带和电位器的 Shelly RGBW PM

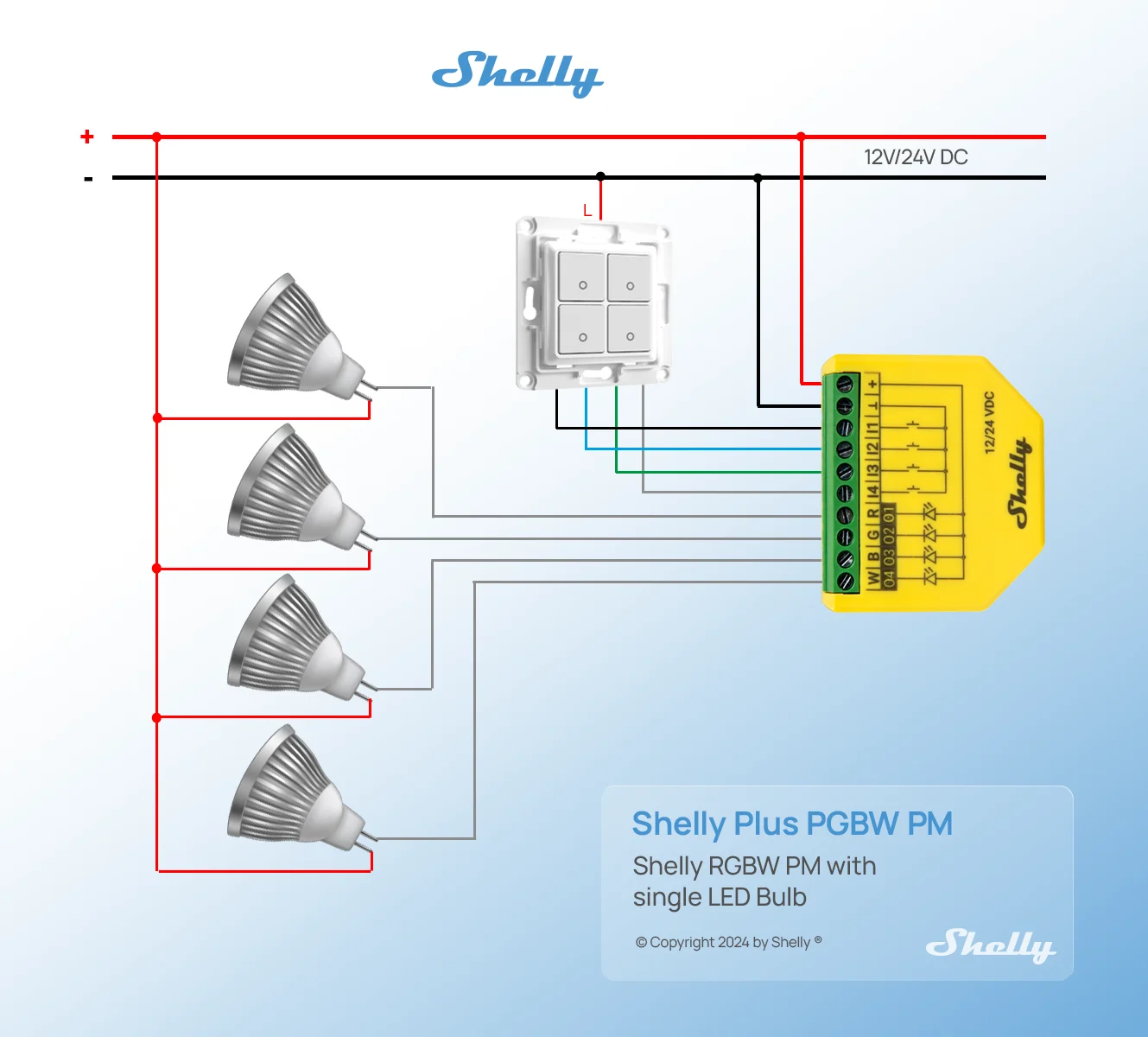

图 7：带单个LED灯泡的Shelly RGBW PM

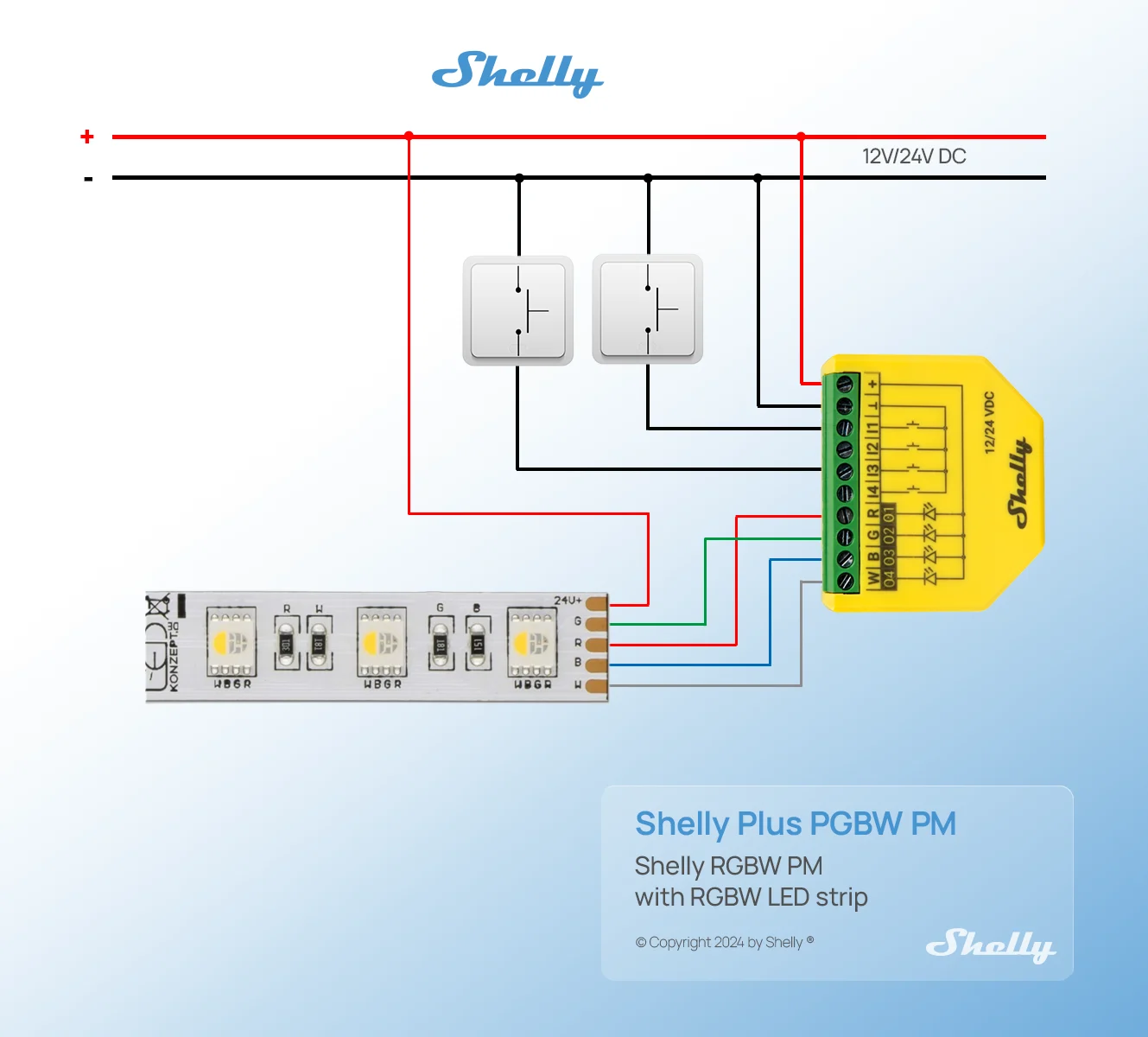

图 8：带RGBW灯带的 Shelly RGBW PM

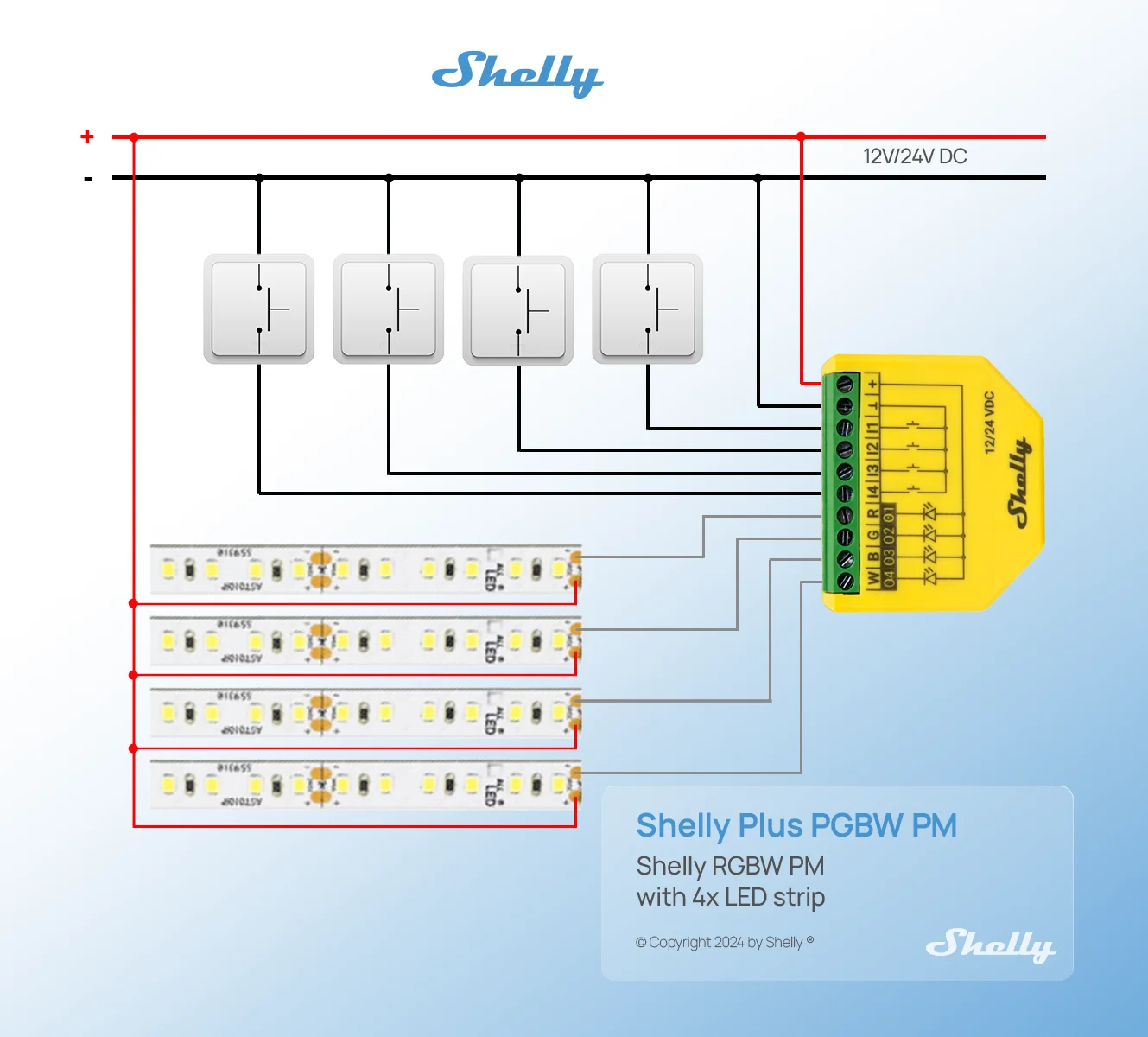

图 9：Shelly RGBW PM 带4条LED灯带
电线
+：正极线
-：负极线
————
设备端子
+：12/24 VDC 正极端子
⊥：12/24 VDC 负极端子
I1，I2，I3，I4：用于灯光控制的开关/按钮/电位器输入端子
R，G，B：红、绿、蓝通道输出（在 RGB 或 RGBW 模式下）
W：白色通道输出（在 RGBW 模式下）
O1，O2，O3，O4：灯光输出（在灯光模式下）
安装教程
